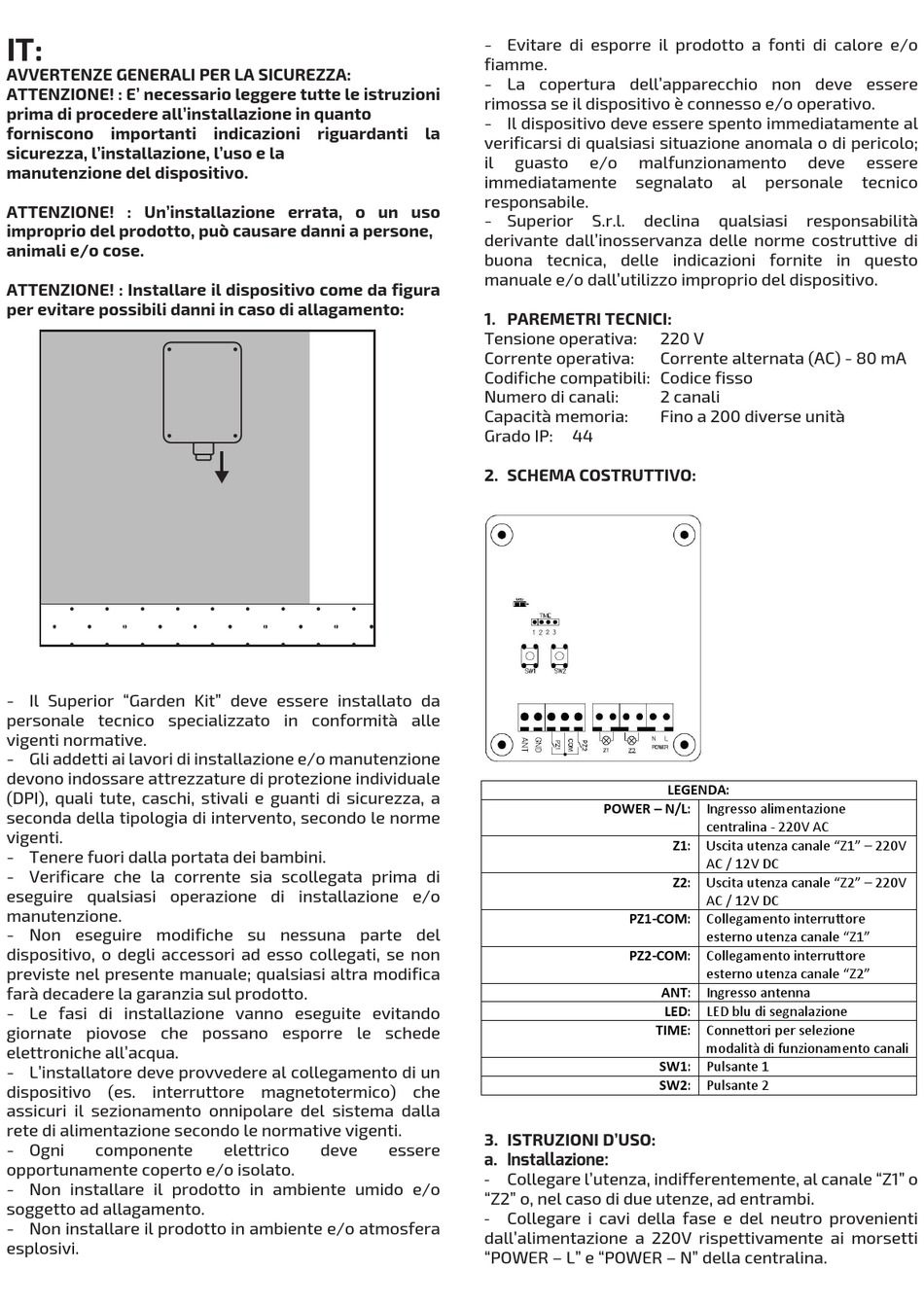

Superior Electronics Garden Kit Manual

IT:
AVVERTENZE GENERALI PER LA SICUREZZA:
ATTENZIONE! : E' necessario leggere tutte le istruzioni
prima di procedere all'installazione in quanto
forniscono importanti indicazioni riguardanti la
sicurezza, l'installazione, l'uso e la
manutenzione del dispositivo.
ATTENZIONE! : Un'installazione errata, o un uso
improprio del prodotto, può causare danni a persone,
animali e/o cose.
ATTENZIONE! : Installare il dispositivo come da figura
per evitare possibili danni in caso di allagamento:
- Il Superior "Garden Kit" deve essere installato da
personale tecnico specializzato in conformità alle
vigenti normative.
- Gli addetti ai lavori di installazione e/o manutenzione
devono indossare attrezzature di protezione individuale
(DPI), quali tute, caschi, stivali e guanti di sicurezza, a
seconda della tipologia di intervento, secondo le norme
vigenti.
- Tenere fuori dalla portata dei bambini.
- Verificare che la corrente sia scollegata prima di
eseguire qualsiasi operazione di installazione e/o
manutenzione.
- Non eseguire modifiche su nessuna parte del
dispositivo, o degli accessori ad esso collegati, se non
previste nel presente manuale; qualsiasi altra modifica
farà decadere la garanzia sul prodotto.
- Le fasi di installazione vanno eseguite evitando
giornate piovose che possano esporre le schede
elettroniche all'acqua.
- L'installatore deve provvedere al collegamento di un
dispositivo (es. interruttore magnetotermico) che
assicuri il sezionamento onnipolare del sistema dalla
rete di alimentazione secondo le normative vigenti.
- Ogni componente
opportunamente coperto e/o isolato.
- Non installare il prodotto in ambiente umido e/o
soggetto ad allagamento.
- Non installare il prodotto in ambiente e/o atmosfera
esplosivi.
elettrico deve essere
- Evitare di esporre il prodotto a fonti di calore e/o
fiamme.
- La copertura dell'apparecchio non deve essere
rimossa se il dispositivo è connesso e/o operativo.
- Il dispositivo deve essere spento immediatamente al
verificarsi di qualsiasi situazione anomala o di pericolo;
il guasto e/o malfunzionamento
immediatamente segnalato
responsabile.
- Superior S.r.l. declina
derivante dall'inosservanza delle norme costruttive di
buona tecnica, delle indicazioni fornite in questo
manuale e/o dall'utilizzo improprio del dispositivo.
1. PAREMETRI TECNICI:
Tensione operativa:
Corrente operativa:
Codifiche compatibili: Codice fisso
Numero di canali:
Capacità memoria:
Grado IP: 44
2. SCHEMA COSTRUTTIVO:
POWER – N/L: Ingresso alimentazione
PZ1-COM: Collegamento interru�ore
PZ2-COM: Collegamento interru�ore
TIME: Conne�ori per selezione
3. ISTRUZIONI D'USO:
a. Installazione:
- Collegare l'utenza, indifferentemente, al canale "Z1" o
"Z2" o, nel caso di due utenze, ad entrambi.
- Collegare i cavi della fase e del neutro provenienti
dall'alimentazione a 220V rispettivamente ai morsetti
"POWER – L" e "POWER – N" della centralina.
deve
al personale
qualsiasi responsabilità
220 V
Corrente alternata (AC) - 80 mA
2 canali
Fino a 200 diverse unità
LEGENDA:
centralina - 220V AC
Z1: Uscita utenza canale "Z1" – 220V
AC / 12V DC
Z2: Uscita utenza canale "Z2" – 220V
AC / 12V DC
esterno utenza canale "Z1"
esterno utenza canale "Z2"
ANT: Ingresso antenna
LED: LED blu di segnalazione
modalità di funzionamento canali
SW1: Pulsante 1
SW2: Pulsante 2
essere
tecnico
