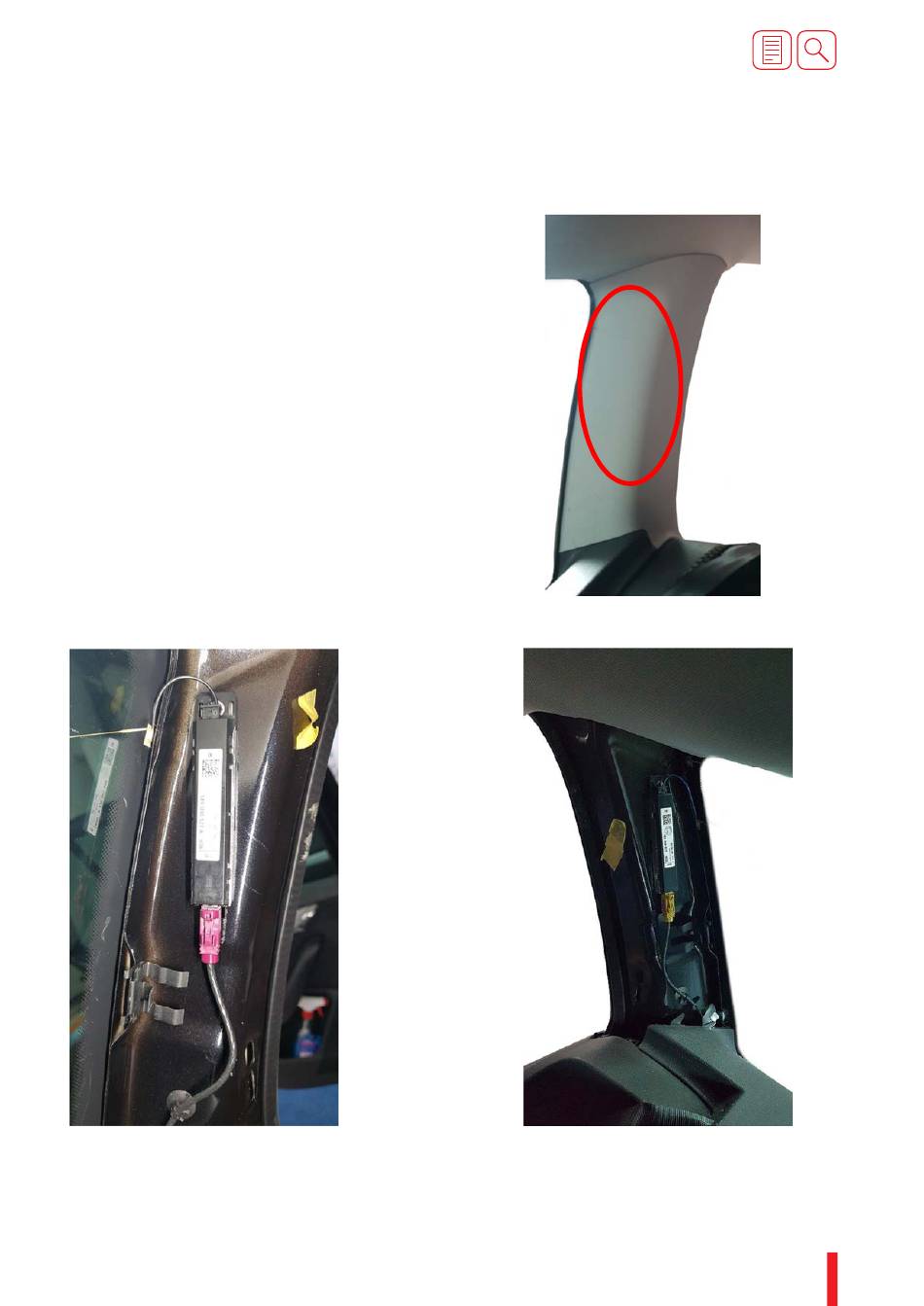

- Page 1 Wissensdatenbank Ein Service für den Fachhandel Einbaubeispiel vom 203.055-0 am Skoda Octavia Kombi (Bj. 2014) Installation example of 203.055-0 at Skoda Octavia Estate (Cy. 2014) 1. Einbauort Antennenverstärker Location aerial amplifier Die Antennenverstärker befinden sich an der linken und rechten C-Säule.
- Page 2 Wissensdatenbank Ein Service für den Fachhandel 2. Die drei TX25-Schrauben entfernen und die Verkleidung lockern. Remove the three TX25-screws and loosen the trim. Die C-Säulenverkleidung zuerst unten lösen und danach oben herausziehen. First loosen the C-pillar trim at the bottom and then pull out at the top. 3.
- Page 3 Wissensdatenbank Ein Service für den Fachhandel 4. Die Schraube entfernen und Antennenverstärker in Pfeilrichtung entnehmen. Remove the screw and remove the antenna amplifier in the direction of the arrow. 5. Den DAB+ Verstärker mit dem originalen Antennenstecker verbinden. Das rosa Kabel muss auf Pin 1 angesteckt werden.
- Page 4 Wissensdatenbank Ein Service für den Fachhandel 6. Den FAKRA-Stecker verbinden und die Masseleitung an der Karosserie befestigen Connect the FAKRA connector and attach the ground cable to the body. 7. DAB+ Signal Splitter / DAB+ signal splitter Vor dem Einpinnen des FAKRA-Steckers empfiehlt es sich zu prüfen auf welcher Leitung das DAB+ Signal anliegt.
