Atlantic ATLCK60X20X Operating And Installation Instructions

Built-in vitroceramic hob
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE
ATLCK60X20X
R- Nummer: 1017001500
S- Nummer: 10280020

Advertisement

Table of Contents
loading

Summary of Contents for Atlantic ATLCK60X20X

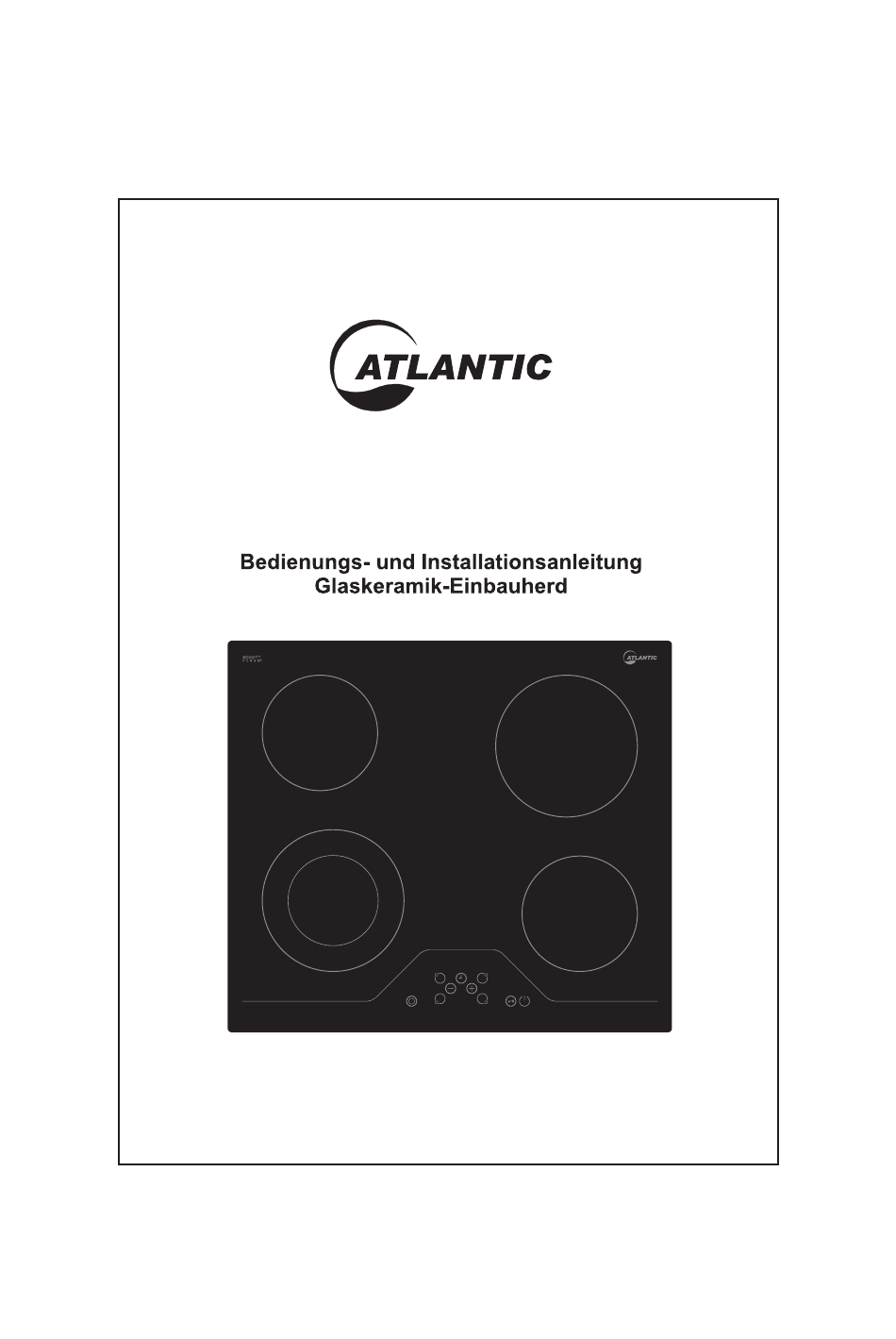

  • Page 1 ATLCK60X20X R- Nummer: 1017001500 S- Nummer: 10280020...

  • Page 2: Table Of Contents

    INHALT 1. Übersicht über das Gerät 2. Sicherheitshinweise 3. Installation 4. Elektrischer Anschluss 5. Betrieb 6. Touch Control-Sicherheitsfunktionen 7. Reinigung und Pflege...
  • Page 3 Lieber Kunde! Vielen Dank für den Kauf unseres Atlantic-Kochfeldes. Die Sicherheitshinweise und Empfehlungen in dieser Anleitung dienen Ihrer eigenen Sicherheit und der Sicherheit anderer Personen. Hier erfahren Sie auch, wie Sie die Funktionen Ihres neuen Gerätes optimal nutzen können. Bitte bewahren Sie diese Anleitung an einem sicheren Ort auf. Eventuell möchten Sie zukünftig darin nachschlagen - zum Beispiel, wenn Fragen...

  • Page 4: Übersicht Über Das Gerät

    Übersicht über das Gerät Vor der ersten Inbetriebnahme Lesen Sie die Anleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Vergewissern Sie sich nach dem Auspacken, dass nichts beschädigt ist. Im Zweifelsfall wenden Sie sich bitte an Ihren Händler oder an einen qualifizierten Techniker. Entfernen Sie sämtliches Verpackungsmaterial, lassen Sie das Verpackungsmaterial (Kunststoffbeutel, Bänder und ähnliche Dinge) nicht in Kinderhände geraten;...

  • Page 5: Sicherheitshinweise

    2. SICHERHEITSHINWEISE LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG. DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT.
  • Page 6 decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab. - WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen. - WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden. - Für Kochfelder mit Abdeckung: Entfernen Sie vor dem Öffnen der Abdeckung alle Verunreinigungen darauf.
  • Page 7 -Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben - VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z.
  • Page 8 · Geben Sie gut Acht, wenn Sie kleine Haushaltsgeräte wie Bügeleisen in der Nähe der Glaskeramik verwenden. · Benutzen Sie die Kochzonen nicht, wenn sich leeres Kochgeschirr oder überhaupt kein Kochgeschirr darauf befindet. · Vergewissern Sie sich, dass sämtliche Bedienelemente abgeschaltet sind, wenn Sie das Gerät nicht benutzen.

  • Page 9: Installation

    Installation Der elektrische Anschluss dieses Kochfeldes sollte von einer autorisierten Fachkraft oder einem qualifizierten Elektriker ausgeführt werden; dabei sind die Anweisungen in dieser Anleitung sowie zutreffende Richtlinien zu beachten. · Überzeugen Sie sich vor der Installation, dass örtliche Stromversorgung und Einstellung des Gerätes aufeinander abgestimmt sind.
  • Page 10 · Verlegen Sie das einseitig klebende Dichtungsband um die gesamte äußere Unterseitenkante des Kochfeldes. Dehnen Sie das Band nicht. · Schrauben Sie die 4 Arbeitsplattenklemmen an die Seitenflächen des Produktes. Arbeitsplattenklemme...

  • Page 11: Elektrischer Anschluss

    Elektrischer Anschluss Elektrischer Anschluss · Bevor Sie mit dem elektrischen Anschluss beginnen, überzeugen Sie sich zunächst davon, dass Stromversorgung und Herdanschlussdose für den maximalen Leistungsbedarf des Kochfeldes ausgelegt sind. · Die elektrische Installation im Haus sowie der Netzstecker müssen geerdet sein und den Vorschriften zur elektrischen Sicherheit entsprechen.

  • Page 12: Betrieb

    Betrieb Das Gerät wird über Sensortasten ("Touch Control") bedient, sämtliche Funktionen werden durch optische und akustische Signale bestätigt. HINWEIS: Falls in den Anzeigen ein blinkendes "H" angezeigt werden sollte, lesen Sie bitte im Abschnitt "Kochfeld zurücksetzen" nach. Das Gerät wird mit Strom versorgt, sämtliche Bereitschaftsmodus S-Modus Kochstufenanzeigen sind ausgeschaltet;...
  • Page 13 Gerät ein- und ausschalten. Wenn sich das Gerät im Bereitschaftsmodus befindet, können Sie es in den Betriebsmodus versetzen, indem Sie die Ein-/Austaste mindestens 1 Sekunde lang gedrückt halten. Der Vorgang wird durch ein akustisches Signal bestätigt. Bei sämtlichen Kochstellen wird die Kochstufe 0 angezeigt, die Dezimalpunkte in sämtlichen Kochstufenanzeigen blinken.
  • Page 14 Kochstufe mit und ohne Zusatzhitze einstellen Sämtliche Kochstellen sind mit einer Zusatzhitze-Funktion ausgestattet. Wenn die Zusatzhitze aktiv ist, heizt sich die Kochstelle über einen bestimmten Zeitraum, der von der gewählten Kochstufeneinstellung abhängt, mit Maximalleistung auf. Dies wird durch ein blinkendes A, das abwechselnd mit der Kochstufeneinstellung angezeigt wird (z.
  • Page 15 Sie können eine Kochstelle auch abschalten, indem Sie die Kochstufe auf 0 reduzieren. Wenn "0" in der Kochstufenanzeige angezeigt wird, erlischt auch der Dezimalpunkt in der Anzeige der ausgewählten Kochstelle. Falls bei dieser Kochstelle noch Restwärme vorhanden ist, wird dies durch ein blinkendes "H"...
  • Page 16 Kindersicherung Mit der Kindersicherung können Sie das Gerät durch mehrere Schritte gegen unerwünschte Bedienung absichern. ein- und ausgeschaltet werden. Die Kindersicherung kann lediglich im S-Modus Halten Sie zunächst gedrückt, bis Sie einen Signalton hören. Anschließend halten mindestens eine halbe Sekunde, jedoch maximal eine Sekunde lang gleichzeitig gedrückt.

  • Page 17: Touch Control-Sicherheitsfunktionen

    Touch Control-Sicherheitsfunktionen Die folgenden Sicherheitsfunktionen wirken, um unbeabsichtigte Betätigung der Kochfeld-Bedienelemente zu unterbinden. Sensor-Sicherheitsabschaltung Um unerwünschte, zufällige Betätigung von Sensortasten zu vermeiden, werden die Sensortasten auf bestimmte Weise überwacht. Falls eine oder mehrere Tasten länger als 12 Sekunden lang betätigt werden, wird dieser Zustand (zum Beispiel ausgelöst durch Kochgeschirr, das auf der Sensortaste abgestellt wurde oder Fehlfunktionen des Sensors) durch ein akustische Signal angezeigt und das Gerät abgeschaltet.
  • Page 18 Nachdem das Kochfeld abgekühlt ist, verschwindet das "t" aus der Anzeige, das Gerät wechselt in den Bereitschaftsmodus. Dies bedeutet, dass Sie das Gerät durch Berühren von wieder einschalten können. Restwärmeanzeige Wenn das Kochfeld nach dem Einsatz abgeschaltet wird, bleibt die Glaskeramik noch einige Zeit heiß...

  • Page 19: Reinigung Und Pflege

    Reinigung und Pflege Kochgeschirr mit unebenem Boden (oder mit Rückständen am Boden) sollte nicht benutzt werden, da dies die Glaskeramik verkratzen kann. Der Boden des Kochgeschirrs sollte so dick und flach wie nur möglich sein. Bevor Sie Kochgeschirr benutzen, überzeugen Sie sich davon, dass der Boden sauber und trocken ist. Stellen Sie das Kochgeschirr grundsätzlich zuerst auf die Kochstelle auf, bevor Sie sie einschalten.
  • Page 20 Dies gilt insbesondere für Zucker, Sirup und ähnliche stark zuckerhaltige Lebensmittel, die irreparable Beschädigungen der Oberfläche verursachen können, wenn sie sich einbrennen. Falls solche Produkte auf der Glaskeramik schmelzen, sollten diese sofort (solange die Glaskeramik noch heiß ist) mit einem Schaber entfernt werden, damit es nicht zu irreparablen Beschädigungen der Oberfläche kommt.
  • Page 21 ATLCK60X20X...
  • Page 22 Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Um sicherzustellen dass dieses Produkt korrekt entsorgt wird, tragen Sie dazu bei, negative Folgen für die Umwelt und die menschliche Gesundheit, die durch unsachgemäße Entsorgung dieses Produkts verursacht werden könnten, zu ver hindern.
  • Page 23 ATLCK60X20X R- Nummer: 1017001500 S- Nummer: 10280020...
  • Page 24 CONTENTS 1. DESCRIPTION OF THE HOB 2. SAFETY INSTRUCTIONS 3. INSTALLATION 4. ELECTRICAL CONNECTION 5. USAGE 6. TOUCH CONTROL SAFETY FUNCTIONS 7. CLEANING AND CARE...
  • Page 25 Dear Customer, Thank you for purchasing this Atlantic Cooking Hob.The safety precautions and recommendations in these instructions are for your own safety and that of others. They will also provide a means by which to make full use of the features offered by your appliance.

  • Page 26: Description Of The Hob

    DESCRIPTION OF THE HOB BEFORE USING FOR THE FIRST TIME Read the instructions carefully before installing and using the appliance. After unpacking the appliance, make sure it is not damaged. In case of doubt, do not use the appliance and contact your supplier or a qualified engineer.
  • Page 27 PART 2 SAFETY WARNINGS READ THESE INSTRUCTIONS CAREFULLY AND COMPLETELY BEFORE USING YOUR APPLIANCE, AND KEEP IT IN A CONVENIENT PLACE FOR REFERENCE WHEN NECESSARY. THIS MANUAL IS PREPARED FOR MORE THAN ONE MODEL IN COMMON. YOUR APPLIANCE MAY NOT HAVE SOME OF THE FEATURES THAT ARE EXPLAINED IN THIS MANUAL. PAY ATTENTION TO THE EXPRESSIONS THAT HAVE FIGURES, WHILE YOU ARE READING THE OPERATING MANUAL.
  • Page 28 - WARNING: If the surface is cracked, switch off the appliance to avoid the possibility of electric shock. - For hobs incorporating a lid, any spillage should be removed from the lid before opening. And also the hob surface should be allowed to cool before closing the lid.
  • Page 29 Installation Warnings - Do not operate the appliance before it is fully installed. - The appliance must be installed by an authorized technician and put into use. The producer is not responsible for any damage that might be caused by defective placement and installation by unauthorized people.
  • Page 30 · Be careful when using small household appliances, such as irons, near the elements. · Do not use the cooking zones with empty cookware or without cookware. · Make sure all the controls are in the off position when not in use. ·...

  • Page 31: Installation

    INSTALLATION The electrical connection of this hob should be carried out by an authorised service personal or a qualified electrician, according to the instructions in this guide and in compliance with the current regulations. · Prior to installation, ensure that the local distribution conditions and the adjustment of the appliance are compatible.
  • Page 32 · Apply the one-sided self-adhesive sealing tape supplied all the way round the lower edge of the cooking surface along the outer edge of the glass ceramic panel. Do not stretch it. · Screw the 4 worktop mounting brackets on the side walls of product. worktop mounting bracket...

  • Page 33: Electrical Connection

    ELECTRICAL CONNECTION Electrical connection of your hob · Before proceeding with the electrical connection, verify that the current carrying capacity of the system and the socket is adequate for the maximum power rating of the hob. · Electrical installation of the residence and the electrical current plug in use must be earthed and conform with safety regulations.

  • Page 34: Usage

    USAGE The appliance is operated by touching buttons and the functions are confirmed by displays and acoustic signals. NOTE: See the section on HOB RESET if you see a flashing H in any of the displays. The mains are applied to the hob control Stand-By-Mode S-Mode and all heater displays are off or a residual...
  • Page 35 Turning the appliance on / off . If the appliance is in Stand-By-Mode, it is put in Operating-Mode by pressing the On/Off button at least 1 second. A beep indicates a successful operation. On all heaters a ´0` appears and all Decimal Point of the heater flashes. If there is no operation within 10 sec, the display of all heaters will turn off.
  • Page 36 Set Cooking Level With and Without Heat Boost A l l h e a t e r s a r e e q u i p p e d w i t h h e a t b o o s t f u n c t i o n a l i t y. If the heat boost is active, then the heater will be operated with maximum power for the period of the heat boost time, which is dependent on the selected heat setting.
  • Page 37 The heater can also be turned off by reducing the heat setting to ´0`. When Heater Display indicates ´0`, the Decimal Point of the selected heater will also turn off. If there is a residual heat for this heater remaining, this will be indicated by a static display ´H` in the heat setting display.
  • Page 38 Child Lock Child lock functionality is foreseen to lock the appliance in a complicated Multi-Step process. Child locking and unlocking is only available in the S-Mode. First has to be pressed until the buzzer beeps, then the have to be pressed for at least 0,5 sec, but max 1 sec. simultaneously. Following ´L` is showed as a confirmation.

  • Page 39: Touch Control Safety Functions

    TOUCH CONTROL SAFETY FUNCTIONS The following safety functions are available to avoid unintended operations of the hob control. Sensor Safety Cut Off To prevent the appliance from unwanted, random sensor operation, sensor monitoring is included. In case of one or more buttons are pressed longer than 12 sec, the sensor monitoring routine indicates with a beep, that wrong operation (pot or other object placed on the button, sensor failure, etc.) and switches off the appliance.
  • Page 40 After the hob cools the ´t` displays will be erased and the hob control enters standby mode. This means that the user can reactivate the appliance by touching Residual Heat Functions After the hob is turned off when cooking is finished, there is some heat stored in the vitroceramic glass called residual heat.

  • Page 41: Cleaning And Care

    CLEANING AND CARE Cookware with rough bottoms should not be used since these can scratch the ceramic surface. The bottom of the cookware should be as thick and flat as possible. Before use, make sure that cookware bottoms are clean and dry.
  • Page 42 This is especially true in the case of sugar/syrup mixtures which could permanently pit the surface of the hob if left to burn on it. If any of these products has melted on the ceramic surface, you should remove it immediately (when the surface is still hot) by using a scraper to avoid any permanent damage to the surface of the hob (available from the s t o r e w h e r e...
  • Page 44 The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this...
  • Page 45 ATLCK60X20X R- Nummer: 1017001500 S- Nummer: 10280020...
  • Page 46 TABLE DES MATIÈRES 1. DESCRIPTION DE L'APPAREIL 2. CONSIGNES DE SÉCURITÉ 3. INSTALLATION 4. BRANCHEMENT ELECTRIQUE 5. UTILISATION 6. FONCTIONS SECURITAIRE DU BOUTON DE COMMANDE 7. NETTOYAGE ET ENTRETIEN...
  • Page 47 Chère cliente, cher client, Merci d'avoir acheté la présente table de cuisson de marque Atlantic. Les précautions de sécurité et les recommandations contenues dans les présentes instructions sont destinées à votre propre sécurité et à celle de vos proches. Elles vous donneront par ailleurs un moyen avec lequel utiliser entièrement toutes les fonctions offertes par votre appareil.

  • Page 48: Description De L'appareil

    DESCRIPTION DE L'APPAREIL AVANT D'UTILISER VOTRE APPAREIL POUR LA PREMIERE FOIS Lisez attentivement les instructions avant d'installer cet appareil et de l'utiliser. Après l'avoir enlevé de son emballage, assurez-vous qu'il n'est pas endommagé. En cas de doute, n'utilisez pas l'appareil mais contactez plutôt votre fournisseur ou un technicien qualifié.

  • Page 49: Consignes De Sécurité

    2. CONSIGNES DE SÉCURITÉ LISEZ INTEGRALEMENT ET ATTENTIVEMENT CES INSTRUCTIONS AVANT DE COMMENCER A UTILISER VOTRE APPAREIL. GARDEZ BIEN CE MANUEL CAR VOUS POUVEZ LE CONSULTER EN CAS DE BESOIN. CE MANUEL EST CONÇU POUR ETRE UTILISE PAR PLUSIEURS MODELES. CERTAINS FONCTIONNALITES DECRITES DANS CE MANUEL PEUVENT ETRE INACTIVES AVEC VOTRE VERSION.
  • Page 50 - Pour les plaques à couvercle, tout déversement doit être enlevé du couvercle avant l'ouverture de la plaque. Avant de poser le couvercle, il faut s'assurer que la surface de la plaque s'est refroidie. - Cet appareil ne doit pas être actionné par une minuterie externe ou par une télécommande séparée du système.
  • Page 51 - Assurez-vous que le câble d'alimentation n'est pas coincé. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou par tout technicien qualifié afin de prévenir tout danger. Avertissements d'installation - N'utilisez l'appareil que lorsque l'installation est terminée. - L'appareil doit être installé...

  • Page 52: Installation

    INSTALLATION Le branchement électrique de cette table de cuisson doit être effectué par un personnel du service agrée ou par un électricien qualifié, selon les instructions contenues dans ce guide et conformément aux réglementations en vigueur. · Avant toute installation, assurez-vous que les conditions de distribution et le réglage de l'appareil sont compatibles.
  • Page 53 · Appliquez le ruban d'étanchéité autocollant unilatéral fourni tout autour du côté inférieur de la surface de cuisson, le long du côté extérieur du panneau vitrocéramique. Ne l'étirez pas. · Vissez les 4 crochets de montage du plan de travail sur les parois latérales du produit.

  • Page 54: Branchement Electrique

    BRANCHEMENT ELECTRIQUE Branchement électrique de votre table de cuisson · Avant de procéder au branchement électrique, vérifiez que la capacité de transport actuelle du système et la prise sont appropriées pour la puissance nominale maximale de la table de cuisson. ·...

  • Page 55: Utilisation

    UTILISATION Pour faire fonctionner votre appareil, appuyez sur les touches et les fonctions sélectionnées seront confirmées par des affichages et des signaux acoustiques. REMARQUE: Reportez-vous à la section relative au REGLAGE DE LA TABLE DE CUISSON dans le cas où vous voyez un H clignotant dans l'un des affichages.
  • Page 56 Allumer/Eteindre l'appareil. Si l'appareil est en mode de veille, vous pouvez le mettre en mode de fonctionnement si vous appuyez sur la touche On/Off (Marche/Arrêt) pendant au moins 1 seconde. Un bip sera émis pour indiquer que l'opération a été effectuée avec succès. Sur tous les éléments chauffants, un ´0` apparaît et tout point décimal de l'élément chauffant clignote.
  • Page 57 Réglez le niveau de cuisson avec ou sans pompe à chaleur Tous les éléments chauffants comportent la fonctionnalité de la pompe à chaleur. Si la pompe à chaleur est active, le fonctionnement de l'élément chauffant se fera alors avec une puissance maximale pendant la période de la durée de la pompe à...
  • Page 58 Vous pouvez également éteindre l'élément chauffant en réduisant le réglage de chaleur à ´0`. Lorsque l'écran d'affichage indique 0`, le point décimal de l'élément chauffant sélectionné s'éteindra aussi. S'il y a un reste de chaleur résiduelle pour cet élément chauffant, celui-ci sera indiqué...

  • Page 59: Fonctions Securitaire Du Bouton De Commande

    FONCTIONS SECURITAIRE DU BOUTON DE COMMANDE Les fonctions sécuritaires suivantes sont disponibles pour éviter les fonctionnements non voulus de la commande de la table de cuisson. Coupure du capteur de sécurité Pour éviter au capteur de l'appareil de rencontrer un fonctionnement involontaire et hasardeux, un détecteur de contrôle est inclus.
  • Page 60 Après refroidissement de la table de cuisson, ´t` est effacé et la commande de ladite table passe en mode de veille. Ceci signifie que l'utilisateur peut réactiver l'appareil en appuyant sur la touche Fonctions de la chaleur résiduelle Après que la table de cuisson soit éteinte à la fin de l'opération, il y a une quantité...
  • Page 61 Sécurité enfants La fonction Sécurité enfants est prévue pour verrouiller l'appareil dans un processus complexe à plusieurs étapes. Le mécanisme de verrouillage et de déverrouillage est uniquement disponible en mode S. Tout d'abord, appuyer sur le bouton jusqu'à ce que le vibreur émette un bip, ensuite, appuyer simultanément sur les boutons pendant au moins 0,5 seconde, maximum une seconde.

  • Page 62: Nettoyage Et Entretien

    NETTOYAGE ET ENTRETIEN Les ustensiles de cuisson aux fonds durs ne doivent pas être utilisés dans la mesure où ils peuvent rayer la surface en céramique. Le fond de l'ustensile de cuisson doit être aussi épais et plat que possible. Avant toute utilisation, assurez-vous que les fonds de l'ustensile en question sont propres et secs.
  • Page 63 Il s'agit notamment des produits comme le sucre/les mélanges de sirop qui pourraient ronger en permanence la surface de la table de cuisson si un nettoyage préalable n'est pas effectué avant la prochaine utilisation. Si l'un de ces produits a fondu sur la surface en céramique, vous devez l'enlever immédiatement (lorsque la surface est encore chaude) en utilisant un grattoir afin d'éviter tout dommage permanent à...
  • Page 65 Le symbole figurant sur le produit ou sur son emballage indique qu'il ne doit pas être traité comme les autres ordures ménagères. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En veillant à ce que l'élimination du présent produit se fasse dans de bonnes conditions, vous participez ainsi à...
