Summary of Contents for El-Björn NodBoj LW 48/20

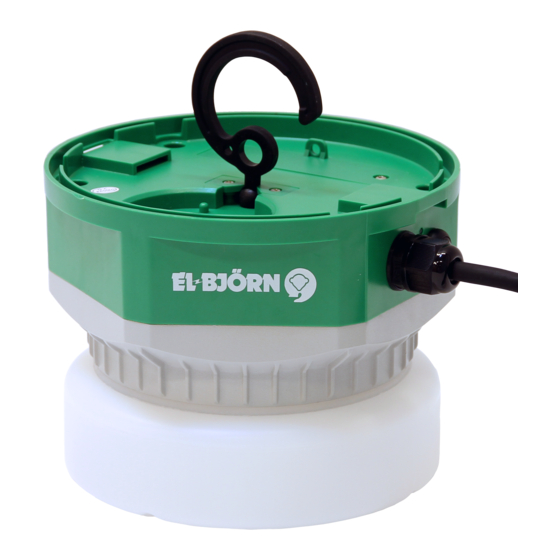

- Page 1 Manual EBL NödBoj 48/20 LW EBL NödBoj 230/20 LW...
- Page 2 SÄKERHET OBS! Vid service av EBL NödBoj LW skall spänningen brytas! BESKRIVNING EBL NödBoj LW är utrustad med infällbar El-Björns egenutvecklade LED belysning kombikrok vilket ger olika val av upphängnings- EBL NödBoj LW är en rundstrålande bländfri möjligheter eller som kabelavlastning vid sling- arbetsplatsbelysning med extremt lång livslängd belysning.
- Page 3 TEKNISK DATA NÖDBOJ 48/20 LW NÖDBOJ 230/20 LW Effekt: Spänning: 48VAC 230VAC Livslängd: >80 000h. L70 >80 000h. L70 Batteri: Lithium 3,7V 3300 mAh Lithium 3,7V 3300 mAh Färgtemperatur: 5000 K 5000 K Ljusflöde: 2500 lm 2500 lm Ljusflöde nödljus: 270lm 270 lm Ljuskvalitet:...
- Page 4 LED INDIKATOR BATTERITEST 1) Lysdioden blinkar rött och grönt: batteriet Ett fullt uppladdat batteri håller lampan lysande laddas. i 1x3 h. Batterifunktionen skall provas regelbundet. 2) Lysdioden lyser grönt: uppladdningen är klar. FUNKTION TESTKNAPP Spänningsatt armatur 48VA/230VAC 3) Lysdioden lyser gult: fel på batteri eller batteri Vid tryck på...
- Page 5 SIKKERHET OBS! Ved service på EBL NödBoj LW skal spenningen brytes! BESKRIVELSE El-Björns egenutviklede LED-belysning EBL EBL NödBoj LW er utstyrt med innfellbar NödBoj LW er en rundstrålende, blendingsfri kombikrok, noe som gir ulike opphengs- arbeidsplassbelysning med ekstremt lang levetid muligheter eller som kabelavlastning ved >80 000h.
- Page 6 TEKNISKE DATA NÖDBOJ 48/20 LW NÖDBOJ 230/20 LW Effekt: 20 W 20 W Spenning: 48 VAC 230 VAC Levetid: > 80 000 t. L70 > 80 000 t. L70 Batteri: Litium 3,7 V 3300 mAh Litium 3,7 V 3300 mAh Fargetemperatur: 5000 K 5000 K...
- Page 7 BATTERITEST LED-INDIKATOR Et fullt oppladet batteri holder lampen lysende i 1) Blinkende rødt og grønt lys: lampen lades 1 x 3 t. Batterifunksjonen må testes regelmessig. 2) Lysdioden lyser grønt: ladingen er fullført. FUNKSJON TESTKNAPP 3) Fast gult lys: feil på batteri eller batteri mangler Spenningssatt armatur 48 VA/230 VAC Ved trykk på...
- Page 8 TURVALLISUUS HUOM! Kytke virtalähde irti aina ennen EBL NödBoj LW:n huoltoa. KUVAUS EBL NödBoj LW on varustettu sisäänkääntyvällä El-Björnin kehittämä LED-valaisin EBL NödBoj monitoimikoukulla, joka mahdollistaa erilaiset LW on ympärisäteilevä, häikäisemätön kiinnitystavat ja toimii vedonpoistajana työmaavalaisin, jonka käyttöikä on erittäin pitkä silmukkakytkennöissä.
- Page 9 TEKNISET TIEDOT NÖDBOJ 48/20 LW NÖDBOJ 230/20 LW Teho: 20 W 20 W Jännite: 48 VAC 230 VAC Käyttöikä: >80 000 h L70 > 80 000 h L70 Akku: Litium 3,7 V 3300 mAh Litium 3,7 V 3300 mAh Värilämpötila: 5000 K 5000 K Valovirta:...
- Page 10 LED-ILMAISIN AKKUTESTI 1) Vilkkuva punainen ja vihreä valo: lamppua Täyteen ladattu akku pitää valaisimen toiminnassa ladataan 1 x 3 h. Akkutoiminto on testattava säännöllisesti. TESTIPAINIKKEEN TOIMINTA 2) Led-valo palaa vihreänä: lataus on valmis. Jännitteinen valaisin 48 VA/230 VAC 3) Kiinteä keltainen valo: vika akussa tai akku TEST-painikkeen painaminen yli 3 sekuntia puuttuu käynnistää...
- Page 11 SAFETY NOTE! Always disconnect the EBL NödBoj LW. power supply before servicing the DESCRIPTION EBL NödBoj LW has a fold-away multi-purpose The EBL NödBoj LW is an LED lamp designed hook that allows it to be suspended in various by El-Björn that provides all-round, glare-free ways or can provide cable strain relief when used workplace lighting and has an extremely long in daisy chain lighting.
- Page 12 TECHNICAL DATA NÖDBOJ 48/20 NÖDBOJ 230/20 Power: 20 W 20 W Voltage: 48 VAC 230 VAC Lifespan: > 80,000 hours. L70 > 80,000 hours. L70 Battery: Lithium 3.7 V 3,300 mAh Lithium 3.7 V 3,300 mAh Colour temperature: 5,000 K 5,000 K Luminous flux: 2,500 lm...
- Page 13 BATTERY TEST LED INDICATOR A fully charged battery will provide lighting for 1) Red & Green flashing: lamp is charging 1x3 hours. Check the operation of the battery regularly. 2) Green light duration: charging is complete. USING THE TEST BUTTON 3) Yellow light duration: battery is defective or With light fitting connected to 48 VAC/230 without battery inside...
- Page 14 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 15 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 16 El-Björn AB Box 29, SE-334 21 Anderstorp, Sweden, +46 (0)371-588 100 info@elbjorn.se, www.elbjorn.com...
