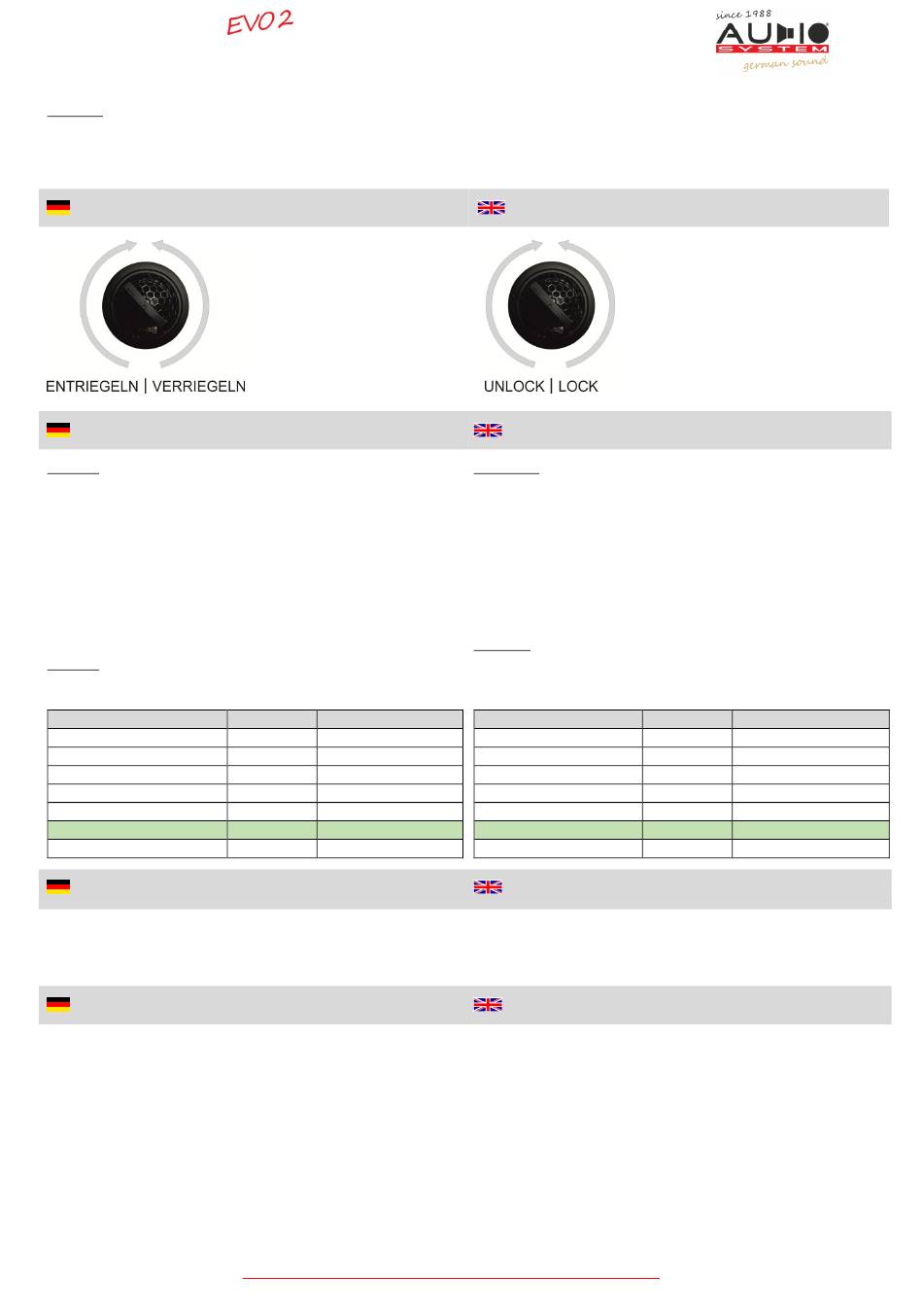

Audio System XFIT EVO2 Manual page 2

X-Series
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
Ausbauwerkzeug des Hochtöner
Hochtöner (Frequenzweiche FWK TW EVO)
Wichtig: Das Lautsprechersystem lässt sich an die jeweilige
Akustik des Fahrzeuges, Musikrichtung und an den persönlichen
Geschmack über die Frequenzweiche anpassen. Je nach Lage der
Lautsprecher kann die Weiche so eingestellt werden, dass der
Frequenzgang mit diesen geometrischen Gegebenheiten optimiert
wird.
Je nach Installationsort des Hochtöners ist es nötig, den
Frequenzgang tonal sowie den Lautstärkepegel anzupassen, z.B.
bei einer Montage des Hochtöners in der A-Säule, im
Spiegeldreieck oder in der Türverkleidung.
Achtung: Freie Kabelenden müssen unbedingt isoliert werden.
Nichtbeachtung kann zu einem Kurzschluss führen!
Farbe
Rot(4.8mm Stecker)
Schwarz(2.8mm Stecker)
Rot(Rundhülse)
Schwarz(Rundstecker)
Jumper 2,7µF + Parking
Jumper 3,9µF + Parking
Jumper 2,7µF + 3,9µF
Tief-Mitteltöner (Frequenzweiche FWK MW)
Bitte verbinden Sie die Frequenzweiche FWK MW mit dem AS130
EVO und dem CONNECTOR 012. Es sind keine Einstellmöglich-
keiten vorhanden.
Optionales Einbauzubehör
- ALUBUTYL 1500, 2000
EVO
und ALU 500 selbstklebende Dämmmatten
EVO
- Dämmung: DOORKIT 1.0 und DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Lautsprecherkabel
audio system germany - falltorstrasse 6 - 76707 hambrückeN
ANLEITUNG / USER MANUAL
Das beiliegende Ausbauwerk-
zeug greift mit den Nasen in die
Löcher des Hochtönergitters.
Durch drehen nach links wird
der Hochtöner in der Halterung
verriegelt, durch drehen nach
rechts entriegelt.
Signal Verwendung
Eingang + Zu CONNECTOR 005
Eingang - Zu CONNECTOR 005 -
Hochtöner + Zum Hochtöner
Hochtöner - Zum Hochtöner -
-3dB HT im Spiegeldreieck
(2.7µF)
0dB HT in der Türverkleidung
(3,9µF)
+3dB HT in der A-Säule
(6.6µF)
, 3000 und 4000, ALU 200
EVO
audio-system
www.
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen and/or to measure it.
Lock/Unlock Tool Tweeter
Tweeter (Crossover FWK TW EVO)
Important: The speaker system can be adapted to the particular
acoustics of the vehicle, the genre of music and to the personal
taste via the crossover. Depending on the position of the
speakers, the switch can be adjusted so that the frequency
response is optimized with these geometric conditions.
Depending on the installation location of the tweeter, it is
necessary to adjust the frequency response tonal and volume
technology, e.g. when mounting the tweeter in the A-pillar, in the
mirror triangle or in the door trim.
Attention: Free cable ends must be isolated.
Non-compliance can lead to a short circuit!
Color
+ Red(4.8mm Plug)
Black(2.8mm Plug)
+ Red(Round Sleeve)
Black(Round Plug)
Jumper 2,7µF + Parking
Jumper 3,9µF + Parking
Jumper 2,7µF + 3,9µF
Mid-Woofer (Crossover FWK MW)
Please connect the crossover FWK MW to AS130 EVO and
CONNECTOR 012. It is a non-configurable fixed crossover.
Optional Mounting Accessories
- ALUBUTYL 1500, 2000
EVO
and ALU 500
EVO
- Damping: Doorkit 1.0 and Doorkit 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Oxygen-Free Speaker Cable
The attached lock/unlock tool is
designed to fit in the holes of the
tweeter-grille. Turning the tweeter to the
left will lock the tweeter into the
housing, turning to the right will unlock
the tweeter.
Signal
Input + To CONNECTOR 005
Input - To CONNECTOR 005 -
Tweeter + Connect to Tweeter
Tweeter - Connect to Tweeter -
-3dB Tweeter in Mirror Cover
(2.7µF)
0dB Tweeter in Door Panel
(3.9µF)
+3dB Tweeter in A-Pillar
(6.6µF)
, 3000 und 4000,ALU 200
EVO EVO
Self Adhesive Damping Material
.de
Application
+
+
EVO
