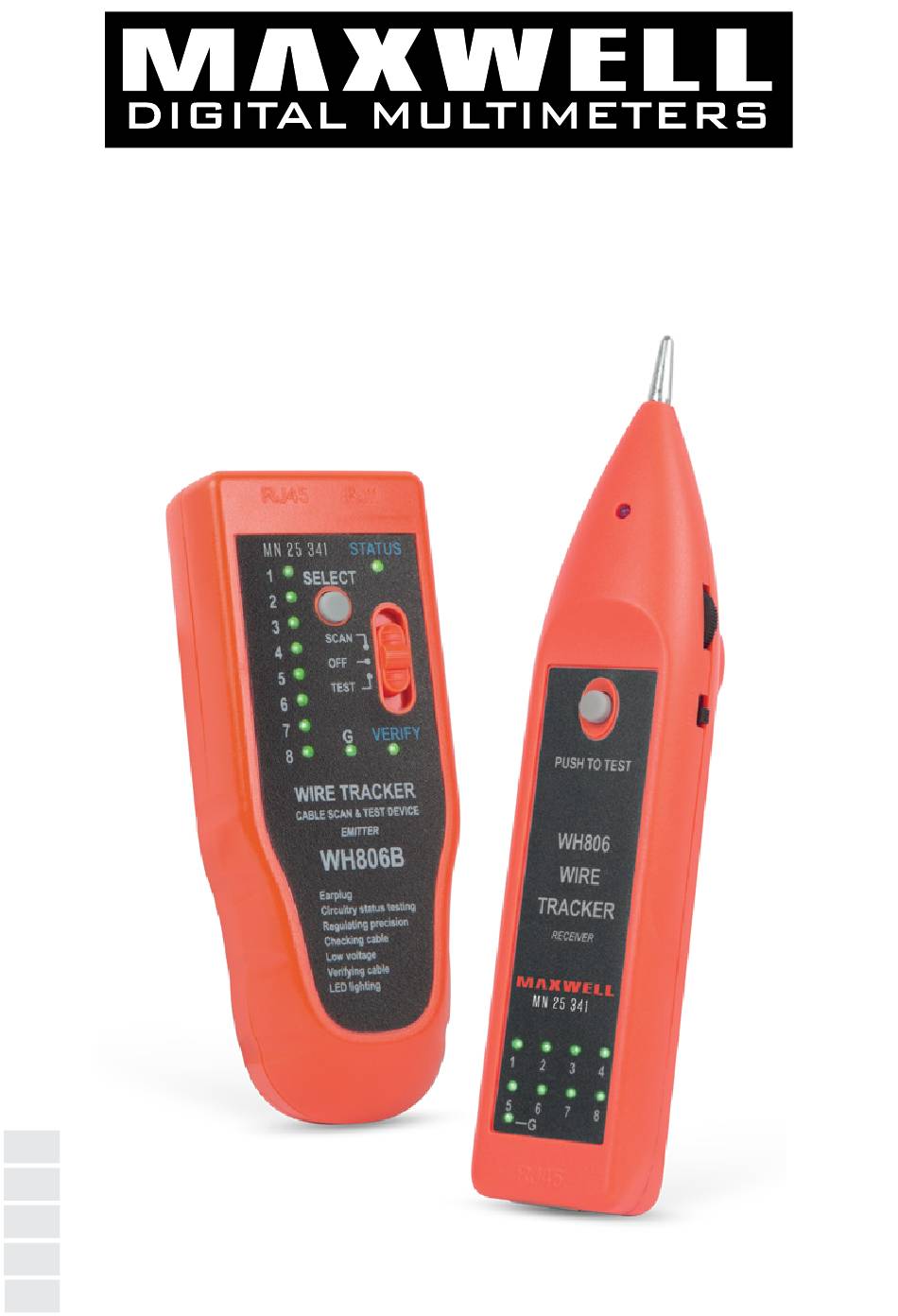

WIRE TRACKER WITH SOUND ALERT, LED - RJ45 CABLE TESTER
HU: ÉRPÁRKERESŐ HANGJELZÉSSEL, LED-DEL - RJ45 KÁBEL TESZTERREL
CZ: VYHLEDÁVAČ KABELOVÝCH PÁRŮ SE ZVUKOVOU SIGNALIZACÍ, LED - RJ45 TESTEREM KABELŮ
SK: VYHĽADÁVAČ KÁBLOVÝCH PÁROV SO ZVUKOVOU SIGNALIZÁCIOU, LED - RJ45 TESTEROM KÁBLOV
RO: TESTER PT. PERECHI DE CABLURI, CU LED - CU TESTER CABLU RJ45
25341
U
M
EN
ser
anUal
H
HU
asználati Utasítás
n
CZ
ávod k poUžití
n
SK
ávod na poUžitie
M
RO
anUal de Utilizare
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Maxwell Digital Multimeters WH806
Summary of Contents for Maxwell Digital Multimeters WH806
- Page 1 WIRE TRACKER WITH SOUND ALERT, LED - RJ45 CABLE TESTER HU: ÉRPÁRKERESŐ HANGJELZÉSSEL, LED-DEL - RJ45 KÁBEL TESZTERREL CZ: VYHLEDÁVAČ KABELOVÝCH PÁRŮ SE ZVUKOVOU SIGNALIZACÍ, LED - RJ45 TESTEREM KABELŮ SK: VYHĽADÁVAČ KÁBLOVÝCH PÁROV SO ZVUKOVOU SIGNALIZÁCIOU, LED - RJ45 TESTEROM KÁBLOV RO: TESTER PT.
- Page 2 Probe Signal indicator RJ45 Socket Flashlight RJ11 Socket Volume adjust Earphone socket (jack) Wire nding indicator Flashlight switch Wire sequence indicator SELECT button Teszt button Function switch Verify LED Wire sequence indicator RJ45 Socket Open circuit of short circuit testing function: ccessories Set function switch on emitter to position of “TEST”, •...
- Page 3 4. During testing, select button can be pressed for Specification switch single-tone or dual-tone. Name Wire tracker Network wire finding function Power supply 9 V 6F22 5. Directly insert network wire with RJ45 plug into the RJ45 socket of the wire tracker’s emitter; Emitter: ≤...
- Page 4 LED jelzőfény RJ45 csatlakozó Zseblámpa LED RJ11 csatlakozó Hangerő szabályozó Fülhallgató csatlakozó Vezeték kereső jelzés Zseblámpa kapcsoló Kábel érpár jelző Funkcióválasztó gomb Teszt gomb Üzemmód választás Állapotjelző LED Kábel érpár jelző RJ45 csatlakozó Rövidzárlat-tesztelési funkció megszakadt artozékok áramköre: • Küldő eszköz Állítsa a küldő...
- Page 5 tetején található érzékelő szondát a célvezeték Funkciók megkereséséhez a kábel másik végén. 4. A tesztelés során a választógomb megnyomásával DC szint tesztelés válthat az egyhangú vagy a kéthangú mód között. Alacsony feszültség jelzés Hálózati vezeték keresési funkció: 1. Közvetlenül dugja be a hálózati vezetéket a küldő Fülhallgató(tartozék) ...
- Page 6 Hlava Signalizační svetlo RJ45 konektor Baterka RJ11 konektor Nast. zvuku (Jack) konektor sluchátka Signalizace vyhl. kabelu Tlačítko baterie Indikátor kabelových párů Tlačidlo na výber funkce Testové tlačítko Výber režimu LED stavu Indikátor párov káblov RJ45 konektor Funkce testování zkratu říslUšenství Nastavte přepínač...
- Page 7 Funkce vyhledávání síťového kabelu Funkce 1. Připojte napájecí kabel přímo do konektoru RJ45 na odesílajícím zařízení. Sluchátka (v balení) 2. Nastavte na vysílači tlačítko funkce do pozácie Baterka "SCAN", pak začne blikat "STATUS" LED neboli vysílač funguje správně. Nastavení...
- Page 8 Hlava Signalizačné svetlo RJ45 konektor Baterka RJ11 konektor Nast. zvuku (Jack) konektor slúchadla Signalizácia vyhľ. kábov Tlačidlo baterky Indikátor káblových párov Tlačidlo na výber funkcie Testové tlačidlo Výber režimu LED stavu Indikátor párov káblov RJ45 konektor Funkcia testovania skratu ríslUšenstvo Nastavte prepínač...
- Page 9 Funkcia vyhľadávania sieťového kábla Funkcie 1. Pripojte napájací kábel priamo do konektora RJ45 na odosielajúcom zariadení. Slúchadlá(v balení) 2. Nastavte na vysielači tlačidlo funkcie do pozácie Baterka „SCAN” , potom začne blikať „STATUS” LED, čiže vysielač funguje správne. Nastavenie hlasitosti ...
- Page 10 Lumină de semnalizare Conector RJ45 LED lanternă Conector RJ11 Control volum sonor Mufă pt. cască (jack) Semnalizare căutare Întrerupător lanternă Indicator pereche de cablu Buton selector de funcţii Buton Test Selectare mod de lucru Indicator de statut LED Indicator pereche de ablu Conector RJ45 4.
- Page 11 RJ11 de pe unitatea de emisie. Funcţii 2. Setați comutatorul de funcții a unităţii de emisie pe poz. „SCAN”, apoi LED-ul „STATUS” va clipi, ceea Căutarea cablurilor electrice ce înseamnă, că unitatea de emisie funcționează Căutarea secvenţei cablurilor corect. ...
