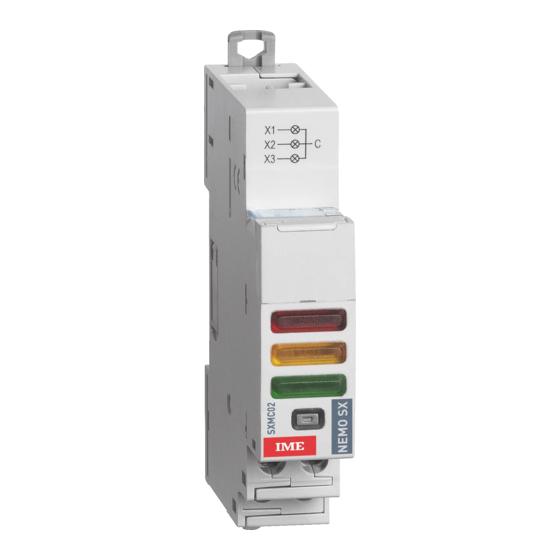

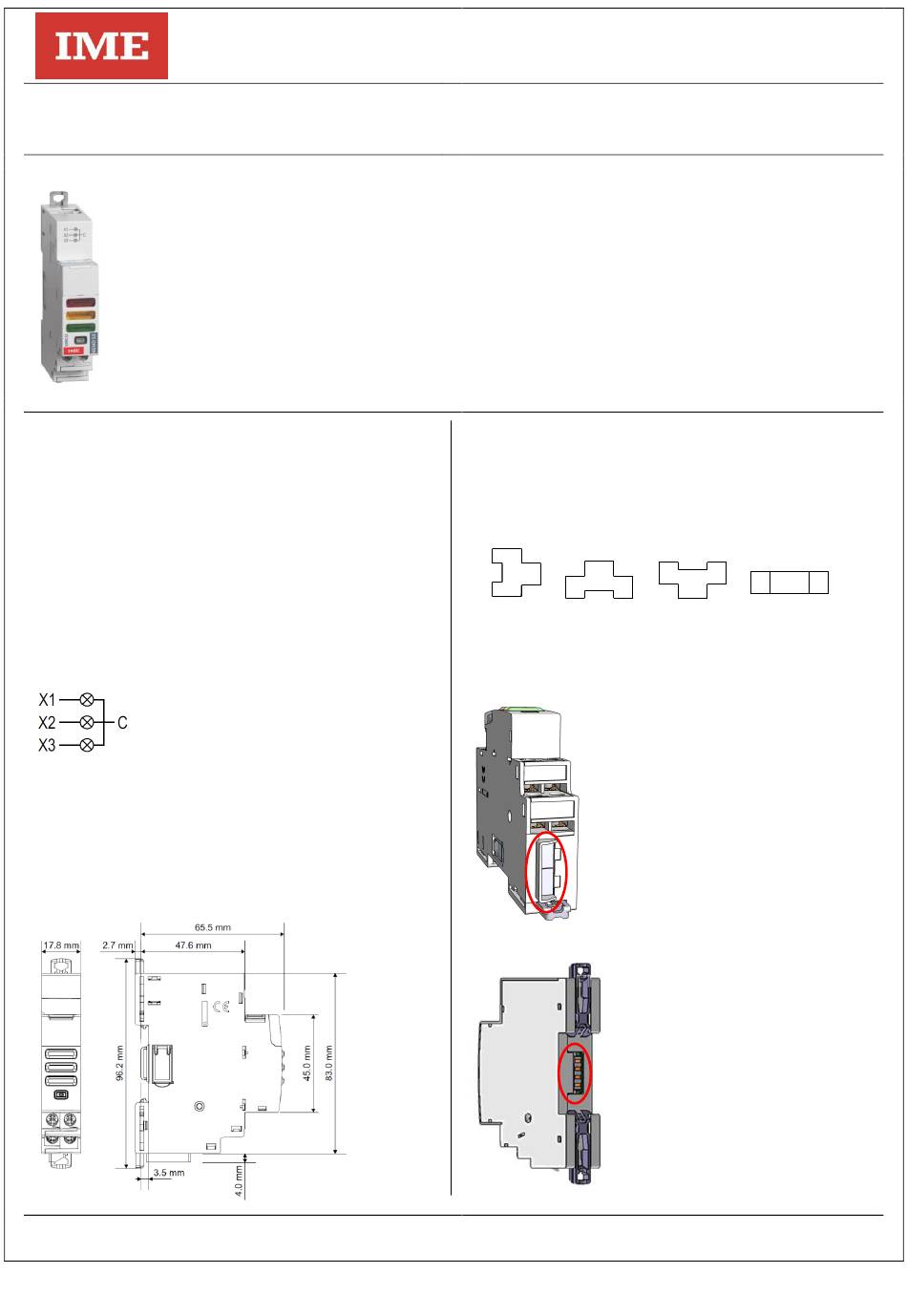

Nemo SX - Modulo di stato
multifunzione
1. DESCRIPTION - USE
. Modulo dedicato all'uso nel sistema Nemo SX.
. Permette di avere una chiara indicazione sullo stato di un circuito, di
un dispositivo modulare (Interruttori magnetotermici, magnetotermico-
differenziali, differenziali puri, ...) e/o di potenza (interruttori scatolati,
...) tramite contatti SPST-NO liberi da potenziale.
. Equipaggiato con micro-interruttori (sul lato) che permettono di
configurare:
- il tipo di informazioni restituite dal dispositivo:
aperto, chiuso scattato per dispositivi di protezione
comportamento del LED
... altre configurazioni (vedi § "Configurazione del modulo")
Simbolo:
2. GAMMA
. Art. SXMC02: Modulo di Stato Multifunzione; 3 ingressi da contatto
SPST-NO libero da potenziale con un morsetto per il comune.
Larghezza:
. 1 modulo. Larghezza 17,8 mm.
3. DATI DIMENSIONALI
Informativa di Prodotto: IDP000169IT_04
BTicino SpA
Vale Borri 231 - 21100 Varese - Italy
Tel. +39 0244878.1 - Fax +39 024503448
Codice: SXMC02
4. MESSA IN OPERA - COLLEGAMENTO
Fissaggio:
. Su rotaia simmetrica EN/IEC 60715 o guida DIN 35.
Posizione di funzionamento:
. Verticale,
Alimentazione:
. 12 VDC, tramite lo specifico modulo di alimentazione art. SXAA230
. Due modalità:
tramite gli specifici cavi di connessione (artt. SXAC250/500/1000)
da connettere nella parte bassa attraverso le porte dedicate.
tramite le specifiche guide comunicanti (artt. SXAR18/24/36) e
connettori dedicati nella parte posteriore del modulo.
Modificata il: 30/09/2020
