Summary of Contents for Stage Line electronic DSP3A

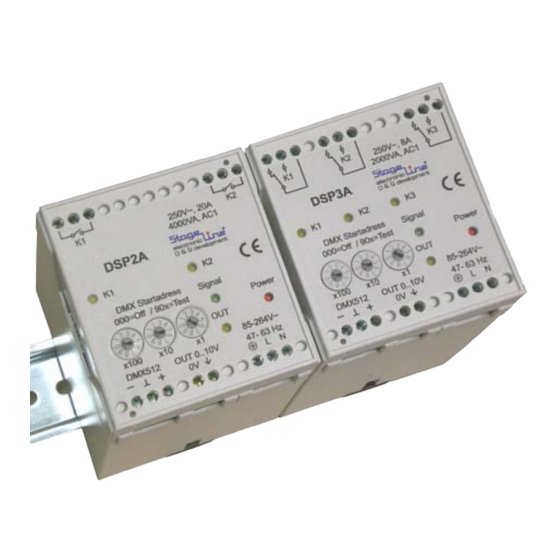

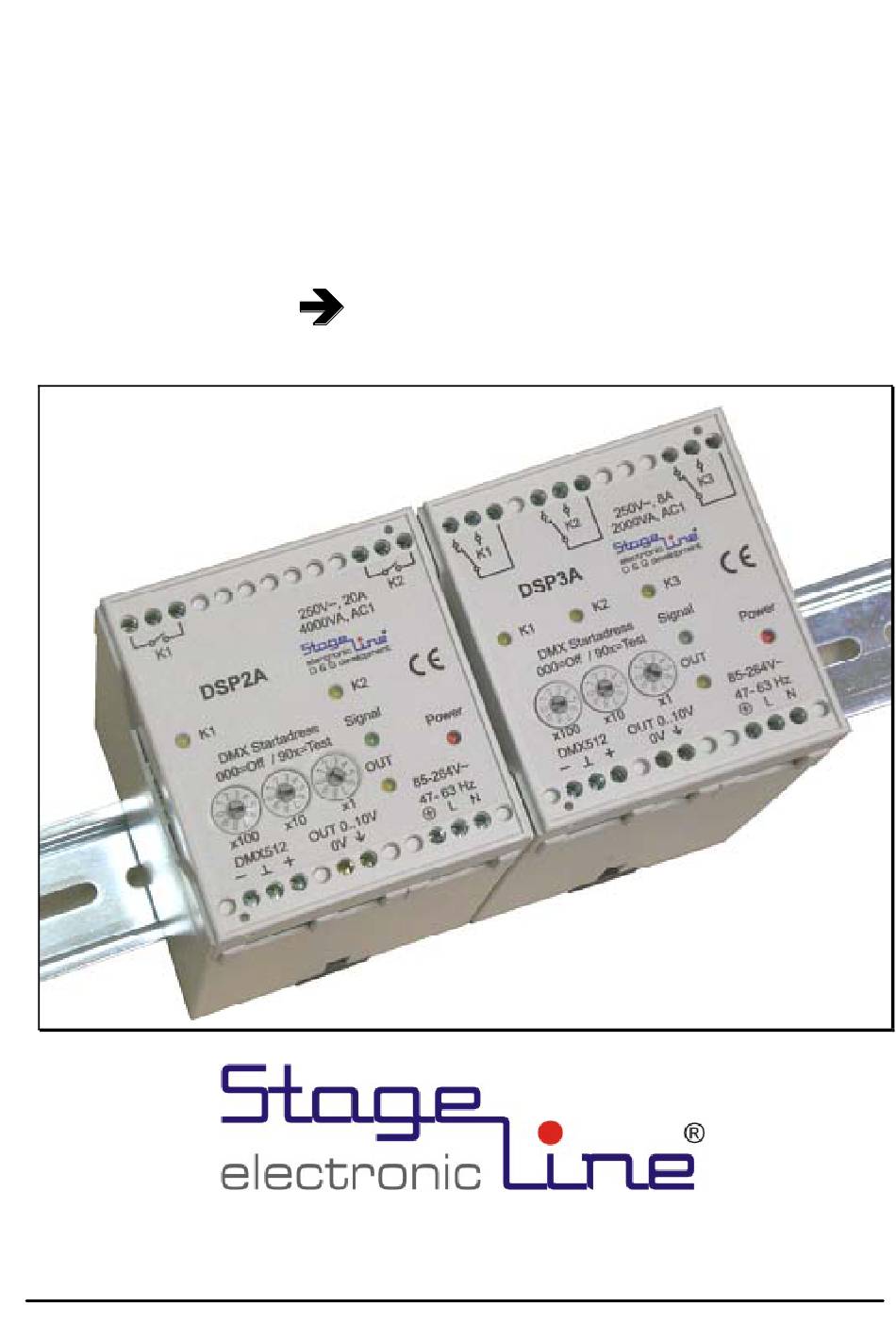

- Page 1 Beschreibung / Operating Manual DSP3A DMX512 3x Relay & 1x 0..10V DSP2A & DSP3A mounted on DIN-Rail w w w . s t a g e l i n e . d e Made in Germany...
- Page 2 DSP3A deutsch Übersicht V1.01 3 x Relaiskontakt ----------------------- Anzeigen -------------------- Wechsler Schaltzustand DMX Signal 0-10V Netz Start Adresse DMX512 0-10V 50mA Netzanschluss und Tests Eingang Ausgang 100-240V~ Diese Baugruppe benötigt das 230V~ Stromnetz und ist zum nachträglichen Einbau in ein bestehendes Gerät, geschlossenes Gehäuse oder einen Schaltschrank gedacht und darf nur von...
- Page 3 DSP3A Das DSP3A (neue Version des DSP3plus) besitzt 3 Schaltkanäle mit potentialfreien Relaiskontakten 1xUM 250V∼,8A, 2000VA (cosϕ =1) und zusätzlich einen 0..+10V Ausgang mit 50mA Quelle & Senke. Die Ansteuerung erfolgt über eine DMX512 Schnittstelle. Die Startadresse wird dreistellig, dezimal an den Drehkodierschaltern eingestellt.
- Page 4 Gehäuserand vorbei gehen (nicht Aufstehen) Ende einer DMX512 Linie muss 120ohm Abschlusswiderstand mit angeschlossen werden. Das DSP3A kann wie ein Sicherungsautomat auf eine Hutschiene aufgerastet werden. Technische Daten: Stromversorgung: 100-240V∼, +/-10%, 47-63Hz, 5W Kontaktbelastung: 250V∼, 8A, 2000VA (cosϕ =1) Kontaktmaterial: AgSnO (gegen Kontaktschweißen, niederohmig, für hohe Einschaltströme)
- Page 5 DSP3A english Overview V1.01 3 x Relay contacts ------------------------ Display ---------------------- SPDT switching state DMX signal 0-10V supply Start address DMX512 0-10V 50mA Supply input and tests Input Output 100-240V~ This piece of equipment needs the ac mains for power supply. It is provided to the installation into a control cubicle, an comparable piece of equipment or other closed system-unit cover.
- Page 6 DSP3A The DSP3A, controlled by a DMX512 universe, has three channels with potential-free SPDT relay contacts. Each contact is able to switch 250V∼, 8A, 2000VA (cosϕ =1). A further feature is the additional 0-10V output which is able to source or sink up to 55mA. (especially for electronic ballasts).
- Page 7 At the end of a DMX512 Line, generally a 120 ohm resistor should be connect between the DMX Terminals - / + . The DSP3A is fitted in a case for DIN-rail mounting. Optional a transparent top-cover is available. Technical data:...
- Page 8 DSP3A Lieferprogramm, delivering program: DSP2A = 2 Relais je 20A , Schließer 2 relays 20A each, SPST DSP3A = 3 Relais je 8A, Wechsler 3 relays 8A each, SPDT Weitere DMX512 Schaltplatinen, further DMX512 switch boards: DSP8 8 Relais, Kontakte 250V~, 8A ac1, Steckverbinder...
