SBM Defort DWP-1000 User Manual
  1. Manuals
  2. Brands
  3. SBM Manuals
  4. Welding System
  5. Defort DWP-1000
  6. User manual

SBM Defort DWP-1000 User Manual

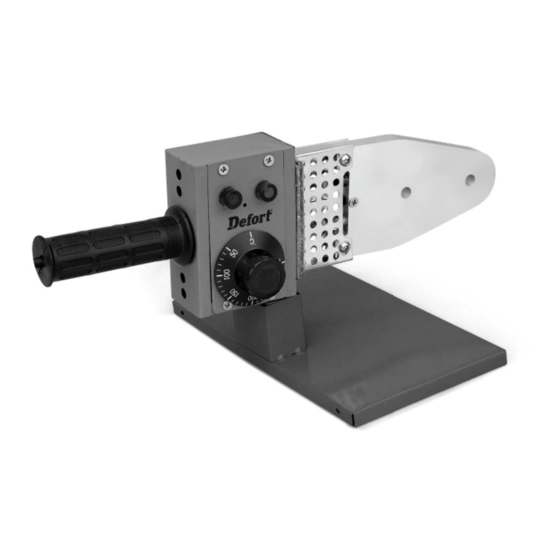

Plastic tube welding machine
