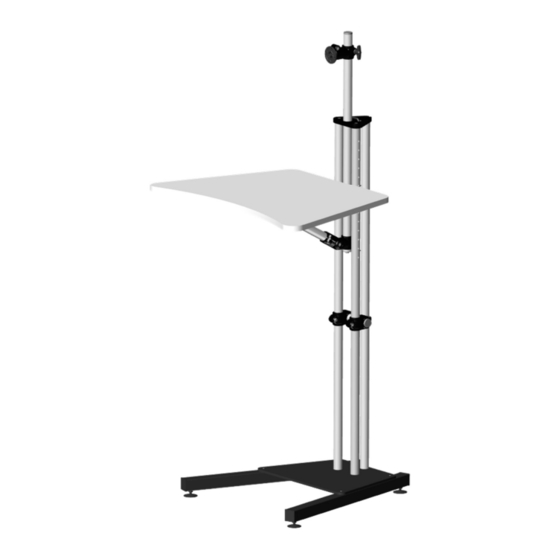

Summary of Contents for Phoenix RK Rose+Krieger 193000078C66

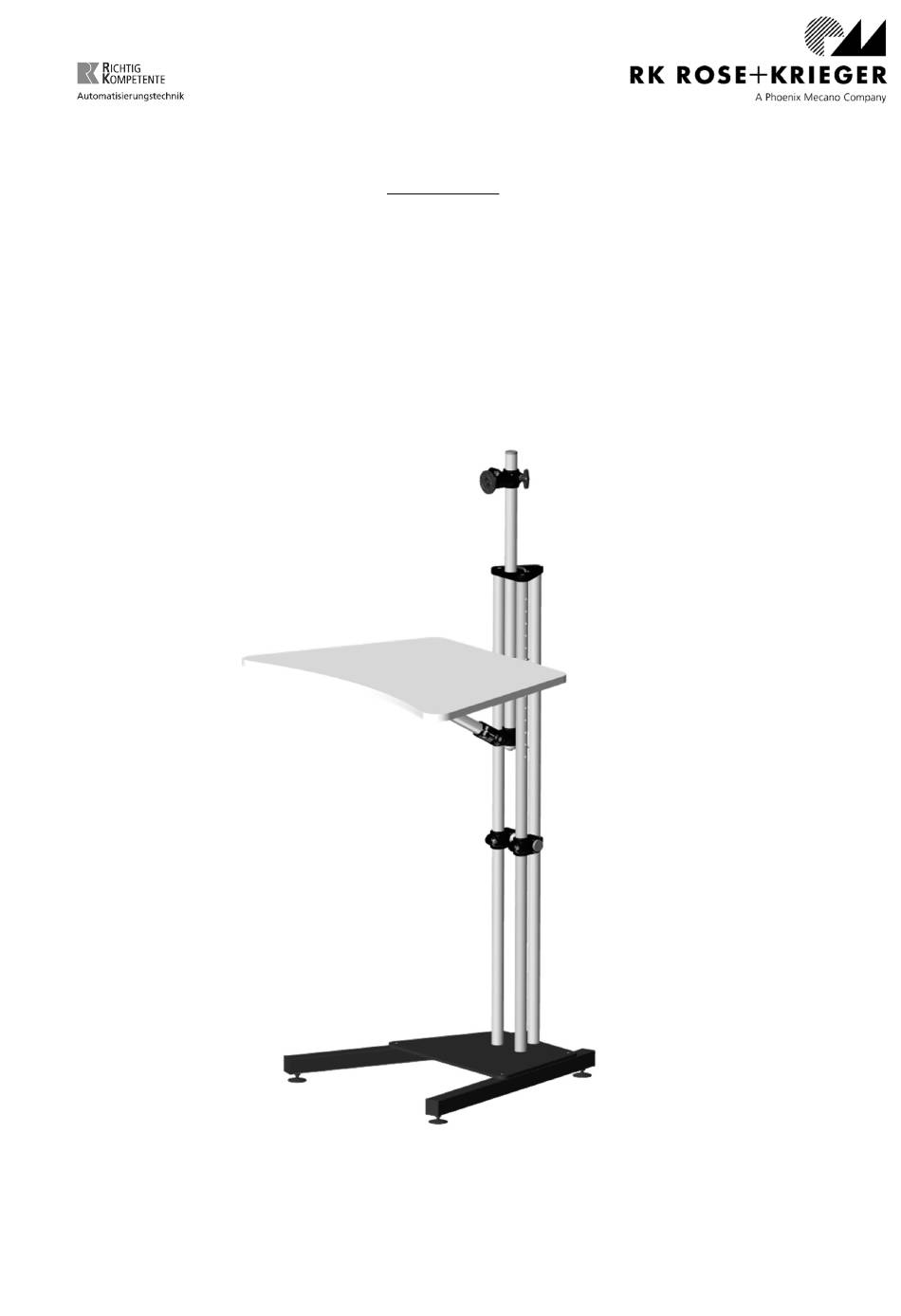

- Page 1 RK Rose+Krieger GmbH Postfach 1564 , D-32375 Minden/Germany, E-Mail info@rk-online.de Technische Anleitung Monitorständer höhenverstellbar Technical instruction Monitor floor stand adjustable (page 5) Bestell-Nr. : 193000078C66 Ausgabe : 01.2020 Version: 2-0 Seite 1 von 8...
- Page 2 Lieferumfang: ⑫ ⑦ ⑥ M8 x 12 ⑪ ⑪ ⑧ ① M8 x 35 ② ⑤ M6 x 30 ⑨ ③ ⑩ ④ Für den Aufbau empfehlen wir, eine zweite Person zur Hilfe zu rufen! Befestigen Sie die Monitorständer Säule mithilfe von zwei Zylinderschrauben (Pos.8) und Scheiben (Pos.11) an der Platte.
- Page 3 1. Den Winkel der Stützstrebe auf 30° einstellen und fixieren. 2. Befestigen Sie die Tischplatte des Monitorständers an der Säule mithilfe von zwei Zylinderschrauben mit Unterlegscheiben (Pos.6). 3. Die Tischplatte mit einer Wasserwaage ausrichten und fixieren. (Pos. 7+11) 30° Um das Zugband einzusetzen, verstellen Sie die Höhe der Tischplatte indem Sie den Arretierbolzen herausziehen und die Tischplatte nach oben drücken.
- Page 4 Kabelführung Zum Verstellen der Stellfüße müssen die Abdeckkappen herausgenommen werden. Kompatibel mit Empfohlene Maximalbelastung der Ablagefläche = 10 kg Monitorhalterung Drehflansch Monitorhalterung Kugelgelenk Monitorhalterung compact Nr. 193000030C11 Nr. 193000042C11 Nr. 193000052C11 Weitere Informationen finden Sie unter diesem QR-Code. Anschlussplatte VESA 50/75 Anschlussplatte VESA 75/100 Lenkrolle Nr.
- Page 5 RK Rose+Krieger GmbH Postfach 1564 , D-32375 Minden/Germany, E-Mail info@rk-online.de Technical instruction Monitor floor stand adjustable Order No.: 193000078C66 Issue: 01.2020 Version: 1-0 Seite 5 von 8...
- Page 6 Scope of delivery ⑫ ⑦ ⑥ M8 x 12 ⑪ ⑪ ⑧ ① M8 x 35 ② ⑤ M6 x 30 ⑨ ③ ⑩ ④ We recommend that a second person be called in to help you with the assembly! Attach the monitor stand column to the plate using two hexagon socket screws (item 8) and washers (item 11).
- Page 7 1. Set the angle of the support strut to 30° and fix it. 2. Attach the table top of the monitor floor stand to the column using two hexagon socket screws with washers (item 6). 3. Align and fix the table top horizontally (item 7+ 11) using a spirit level.
- Page 8 cable duct Remove the covers to set the adjustable feet. Recommended maximum load on the table top = 10 kg Compatible with Rotary flange monitor mounting Ball joint monitor mounting Monitor mounting compact Nr. 193000030C11 Nr. 193000042C11 Nr. 193000052C11 For more information see the flyer Monitor Mounting Adaptor plate VESA 50/75 Adaptor plate VESA 75/100...
