STAZO nutlock
gecertificeerd door de nationale en internationale autoriteiten. STAZO
nutlock
verzekeringsmaatschappijen.

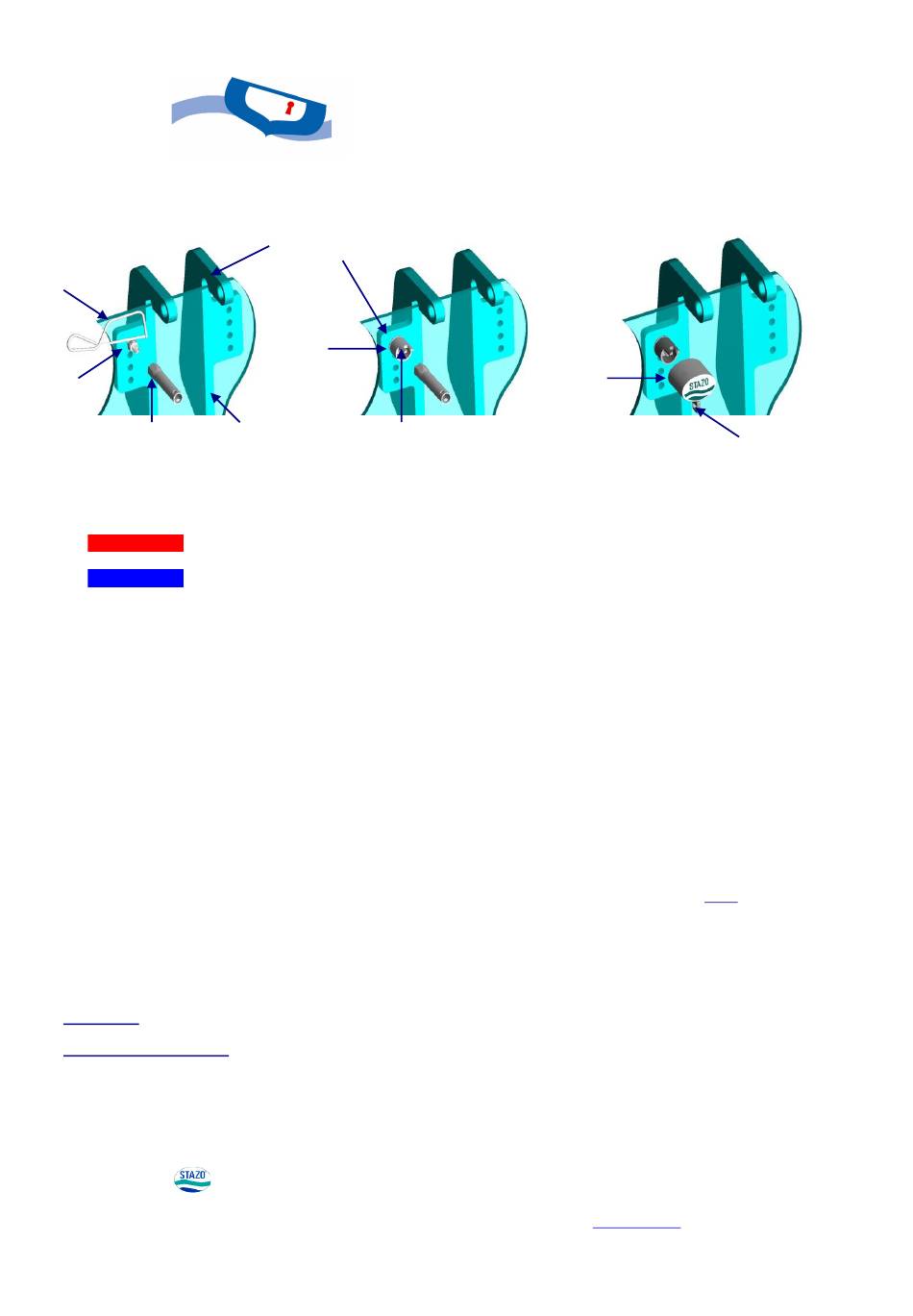

Aangegeven onderdelen: 1 = motorsteun, 2 = ijzerzaag , 3 = slotmoer en bout (niet meegeleverd), 4 = pijpsleutel
(niet meegeleverd), 5 = spiegel van het vaartuig, 6 = slotvoet, 7 = slotvoetring (achter slotvoet), 8 = slothuis, 9 =
sleutel
1. Schuif de bevestigingsbout over de ring door de motorsteun door het boutgat aan de buitenzijde in de spiegel
van uw vaartuig. Teken 25 mm lengte af op de bout gerekend vanaf de spiegel richting draadeinde van de
bout. Deze 25 mm is zou in principe de totale lengte moeten vertegenwoordigen van de dikte van de ring, de
slotvoetring, de slotvoet en de moer. Wij raden u aan dit te controleren.
2. Kort vervolgens de bout af op de gewenste lengte met een ijzerzaag. Gebruik een vijl om eventuele bramen te
verwijderen.
3. Breng vervolgens de slotvoet aan met de slotmoer. De slotvoetring bevindt zich achter de slotvoet.
4. Gebruik een pijpsleutel om de slotvoet door middel van de moer stevig te bevestigen. De plastic sluiting van de
borgmoer voorkomt lostrillen.
You now have installed the STAZO nutlock
5. Breng nu het slothuis aan over de slotvoet en druk het geheel krachtig tegen de spiegel. De sleutel dient zich
tegenover de sluitlip van de slotvoet te bevinden.
6. Vervolgens sluit u het slot met de sleutel.
7.
Om het STAZO nutlock
vervolgens het slot door de sleutel om te draaien. Gebruik bij het draaien van de sleutel nooit geweld.
U heeft nu het STAZO nutlock
van de buitenboordmotor worden bevestigd, of op elke ander plaats waar een motorsteun kan worden bevestigd
aan de spiegel, door middel van een bout/moer verbinding.
Belangrijk: Bewaar de sleutel en de sleutelcodekaart nooit op dezelfde plaats
Andere toepassingen: Het STAZO nutlock
voorkoming van diefstal.
