Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
BA_BZU-10-02.pdf | 2021-04-26
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Typ
BZU 10-02
Eingang
Frequenzbereich
254...294 MHz (D258...D290 | S15...S19) @ VHF selective
398...438 MHz (D402...D434 | S33...S37) @ UHF selective
5...2700 MHz @ broadband
Anschluss
Impedanz
Rückflussdämpfung
Pegelmessung
Bereich
60...105 dBµV selectiv
80...125 dBµV broadband
Auflösung
5 dBµV +/- 2,5dB
Allgemein
Betriebsspannung
9 VDC (PP3) *
Leistungsaufnahme
630 mW (max.)
Stromaufnahme
70 mA (max.)
Stromaufnahme in
10 µA (max.)
Standby
Maße (B × H × T) ca.
60 x 120 x 26 mm
Anmerkungen
* 9 V Batterie nicht im Lieferumfang enthalten
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
BZU 10-02
F-Buchse
75 Ω
basic-line
> 10 dB
CATV-Signaltester
Betriebsanleitung
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for axing BZU 10-02 basic-line
Summary of Contents for axing BZU 10-02 basic-line

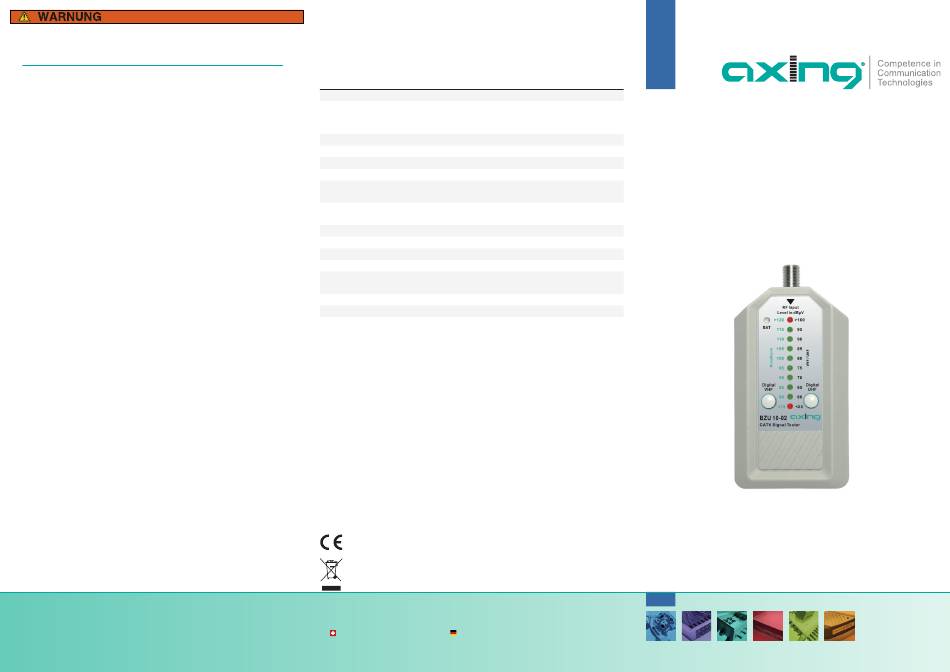

- Page 1 Maße (B × H × T) ca. 60 x 120 x 26 mm Anmerkungen * 9 V Batterie nicht im Lieferumfang enthalten Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltetenden Richtlinien entsprechen. Betriebsanleitung WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen.
- Page 2 Produktbeschreibung: LEDs und Tasten: Anwendungsbeispiele: Das BZU 10-02 ist ein CATV-Signaltester für rein digital belegte CATV-Anlagen. Hausanschlussverstärker Das Gerät besitzt zwei selektive Haupt-Messbereiche, zusätzlich kann LED zur Anzeige der Batterieladung Die oberste LED leuchtet wie folgt: breitbandig gemessen werden. grün volle Batterie Grün Pegel um 100 dBµV (+/- 2,5dB)
- Page 3 (W × H × D) appr. Comments * 9 V battery not included in delivery Herewith AXING AG declares that the marked products comply with the valid guidelines. Operation instructions WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of as residual waste, it must be disposed of separately.
- Page 4 Product discription: LEDs and Buttons: Application examples: The BZU 10-02 is a CATV signal tester for purely digital CATV systems. The House connection amplifier device has two selective main measuring ranges, additionally broadband LED to indicate battery charge The top LED lights up as follows: measurement is possible.
