AEB 725A Assembly & Instruction Manual

Switch with fuel engine cranking
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Commutatore con avviamento BENZINA
•
Utilizzo su vetture ad iniezione con riduttore elettronico
•
Riprogrammabile:
- Impostabile con avviamento a benzina e cambio in DECELERAZIONE (Impostazione
di default) o cambio in ACCELERAZIONE
- Possibilità di utilizzo con differenti tipi di sensore:
- A.E.B.
- 0÷4700 Ohm
- 0÷90 Ohm
- RISERVA
- Riferimento giri per il cambio modifi cabile
N.B.: se il commutatore viene installato su di una vettura dove è presente il
Variatore d'Anticipo cod. 549N, è necessario collegare il fi lo MARRONE del
commutatore con il fi lo NERO del Variatore d'Anticipo.
LED GIALLO
•
Safety-Car incorporato per l'abilitazione delle elettrovalvole del GAS solo con motore
acceso, attiva il blocco automatico dell'erogazione del GAS entro 1 secondo dallo
spegnimento accidentale del motore.
•
Possibilità d'installazione tramite apposita staffa di sostegno inclusa nella confezione
•
Possibilità d'installazione ad incasso nel cruscotto, tramite apposito tranciante termico
(da richiedere a parte)
N.B.: Il commutatore è fornito privo di sensori, quindi per ottenere l'indicazione
del livello carburante si deve richiedere a parte l'apposito sensore (METANO o
G.P.L.
1 - 10
IS725AN-1.indd 1
IS725AN-1.indd 1
Manuale Istruzioni di Montaggio
Codice 725A
Descrizione funzioni base

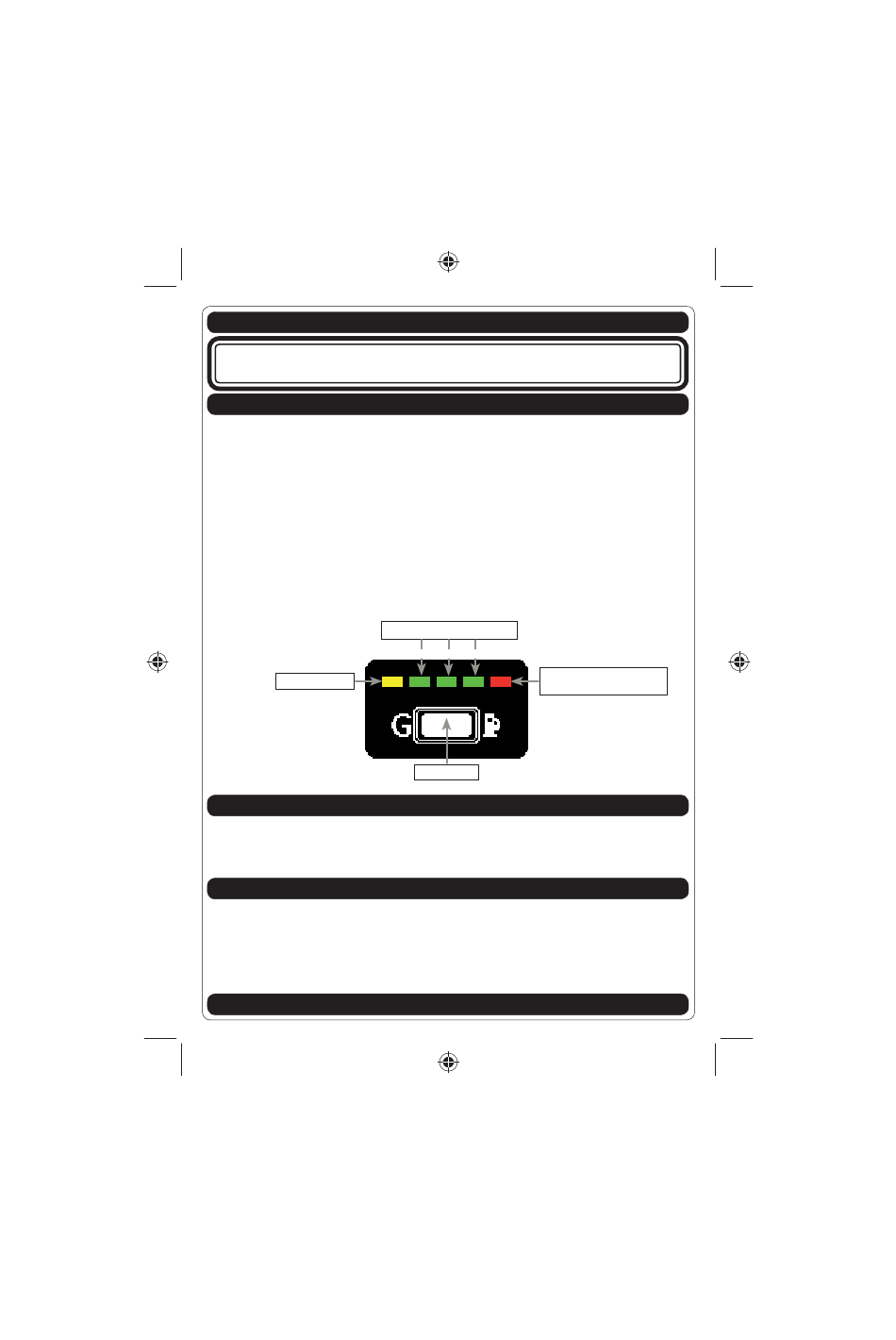

3 LED VERDI
G
1/4
2/4
3/4
PULSANTE
Dispositivo di sicurezza
Installazione
Italiano
4/4 o B
LED BICOLORE
ROSSO/VERDE
IS725AN-1 Rev. 110908-0
11/09/2008 9.11.00
11/09/2008 9.11.00

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 725A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AEB 725A

Summary of Contents for AEB 725A

  • Page 1 Manuale Istruzioni di Montaggio Commutatore con avviamento BENZINA Codice 725A Descrizione funzioni base • Utilizzo su vetture ad iniezione con riduttore elettronico • Riprogrammabile: - Impostabile con avviamento a benzina e cambio in DECELERAZIONE (Impostazione di default) o cambio in ACCELERAZIONE - Possibilità...

  • Page 2: Avvertenze Generali

    Avvertenze Generali Per evitare malfunzionamenti del commutatore si consiglia di: - passare i fi li del commutatore il più lontano possibile dai cavi dell’alta tensione. - Fare delle buone connessioni elettriche evitando l’uso dei “rubacorrente”. Si tenga presente che la migliore connessione elettrica è la saldatura debitamente isolata.
  • Page 3 IS725AN-1.indd 3 IS725AN-1.indd 3 11/09/2008 9.11.16 11/09/2008 9.11.16...
  • Page 4 Programmazione 1. Assicurarsi che il commutatore sia connesso e la chiave sia posi- zionata su OFF. 4/4 o B 2. Tenere premuto il pulsante sul commutatore. 3. Girare la chiave d’accensione su ON e avviare l’autovettura. 4. Led bicolore (Rosso/Verde) lampeggiante. 5.

  • Page 5: Funzionamento

    Funzionamento Ad ogni pressione del pulsante si passa dal funzionamento GAS a BENZINA e viceversa FUNZIONAMENTO A GAS PROGRAMMATO COME AVVIAMENTO A BENZINA CON PASSAGGIO AUTOMATICO A GAS IN DECELERAZIONE 1/4 2/4 3/4 4/4 • GIALLO lampeggiante • VERDI indicano la quantità di GAS •...

  • Page 6: Safety Device

    Assembly Instruction Manual Switch with FUEL engine cranking Code 725A Description of basic functions • Use on injection vehicles with electronic reduction gear • Reprogrammable: - Can be set with fuel cranking and changeover during DECELERATION (default set- ting) or changeover during ACCELERATION - Possibility to be used with different sensor types: - A.E.B.

  • Page 7: General Warnings

    General Warnings In order to avoid switch malfunctions: - Lay the switch wires as far as possible from the high voltage cables. - Make good electrical connections without using cable clamps. Remember that the best electrical connection is duly insulated solder- ing.
  • Page 8 IS725AN-1.indd 8 IS725AN-1.indd 8 11/09/2008 9.11.17 11/09/2008 9.11.17...
  • Page 9 Programming 1. Make sure the switch is connected and the key is positioned on OFF. 4/4 o B 2. Keep the button on the switch pressed down. 3. Turn the ignition key to ON and start the vehicle. 4. Two-colour LED (Red/Green) blinking. 5.

  • Page 10: Gas Operation

    Operation Operation changes over from GAS to FUEL and vice versa every time the button is pressed GAS OPERATION PROGRAMMED AS FUEL CRANKING WITH AUTOMATIC CHANGEOVER TO GAS DURING DECELERATION 1/4 2/4 3/4 4/4 • YELLOW LED blinking: • GREEN LEDs indicate the quantity of GAS •...
