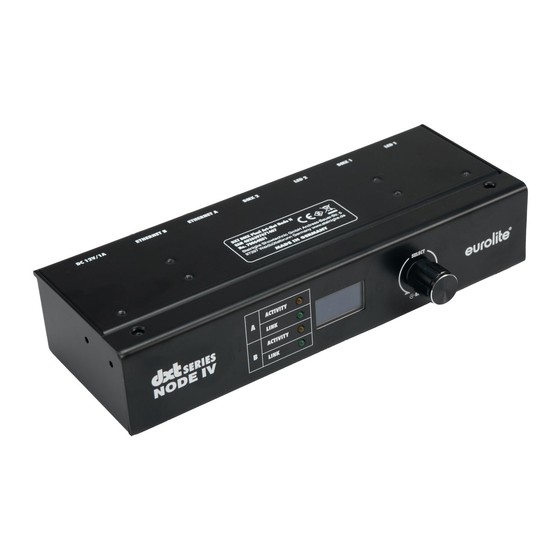

Summary of Contents for DXT Eurolite Node IV

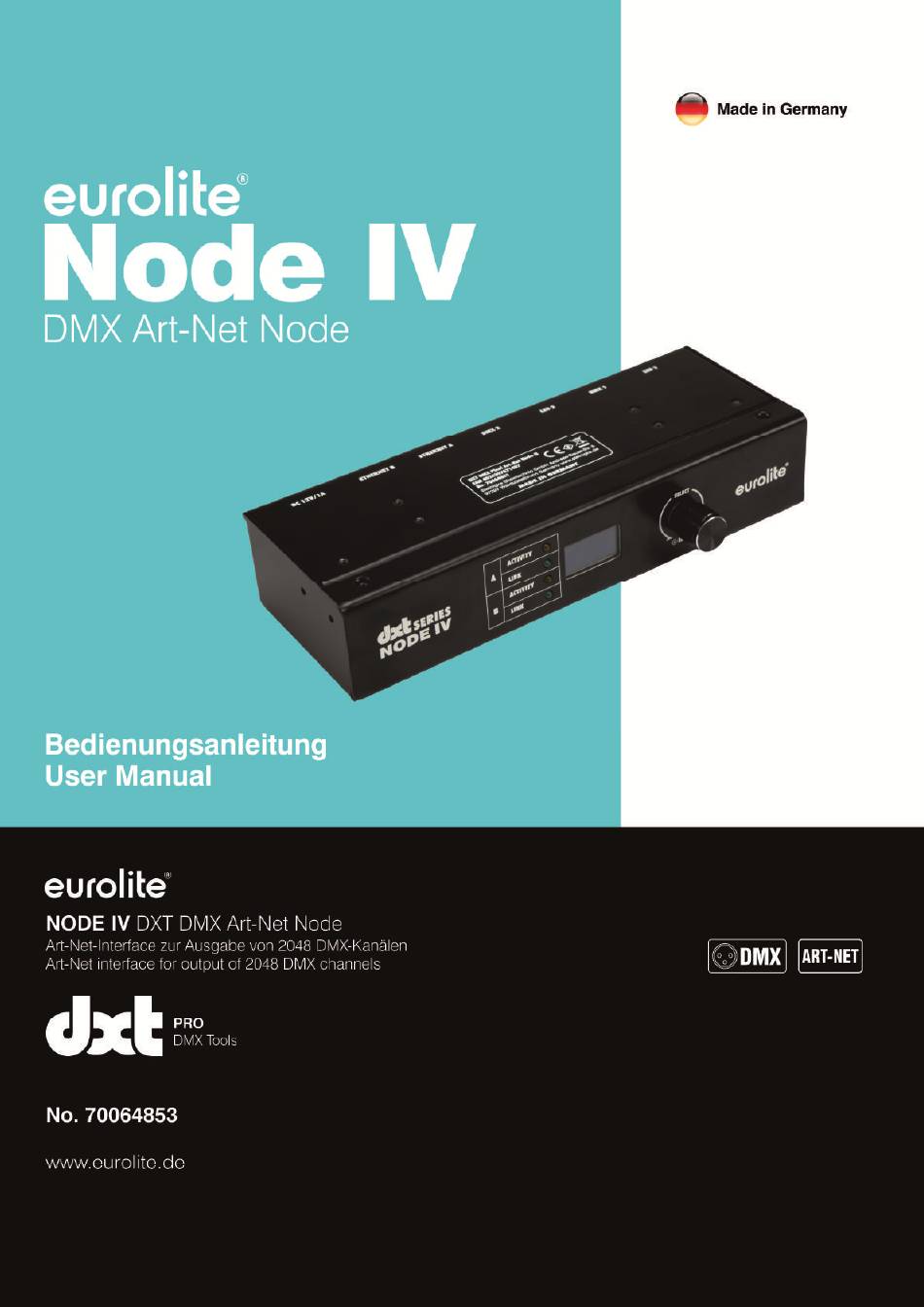

- Page 1 1 • DE...
-
Page 2: Table Of Contents
INHALT EINFÜHRUNG ............. 3 Produktmerkmale ........... 3 Lieferumfang ............3 WICHTIGE SICHERHEITSHINWEISE ....4 BEDIENELEMENTE UND ANSCHLÜSSE ... 5 INBETRIEBNAHME ..........6 Gerät aufstellen/aufhängen ........6 Rackeinbau ............. 6 Stromversorgung herstellen ........6 Netzwerkverbindung herstellen ......6 DMX-Geräte anschließen ........6 Anwendungsbeispiel .......... -
Page 3: Einführung
EINFÜHRUNG Willkommen bei Eurolite! Ihr neuer DXT DMX Art-Net Node IV ist Teil der DXT- Erleben Sie Eurolite. Serie von Eurolite, die zuverlässige und leistungsstarke DMX-Tools made in Videos zum Produkt, Germany umfasst. Der Node IV ermöglicht auf 4 Ports jeweils die Ausgabe von passendes Zubehör,... -
Page 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Überkopfmontage ACHTUNG! Betriebsbedingungen WARNUNG! Das Gerät ist für die Benutzung in Verletzungsgefahr durch Herabfallen Innenräumen ausgelegt. Schützen Sie es Über Kopf installierte Geräte können beim vor Feuchtigkeit und Nässe. Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das GEFAHR! Gerät sicher installiert ist und nicht Elektrischer Schlag durch Kurzschluss... -
Page 5: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Drehencoder Hauptbedienelement · Klick: Cursorwechsel oder Bestätigung · Drehung im Uhrzeigersinn: Menüwechsel nach rechts, Werteauswahl weiter unten oder Werte erhöhen · Drehung gegen den Uhrzeigersinn: Menüwechsel nach links, Werteauswahl weiter oben oder Werte verringern OLED-Anzeige Statusdisplay der Geräteeinstellungen. -
Page 6: Inbetriebnahme
INBETRIEBNAHME Gerät aufstellen/aufhängen Stellen Sie das Gerät auf einer ebenen Fläche auf oder befestigen Sie es mit dem optional erhältlichen Bügel (Artikelnr. 51786552) an einer Traverse oder einer anderen geeigneten Struktur. Achten Sie bei Überkopfmontage auf eine ausreichende Tragfähigkeit und bringen Sie eine geeignete Sicherungsvorrichtung an. Achtung! Beachten Sie alle Sicherheitshinweise auf Seite 4. -
Page 7: Menüeinstellungen
MENÜEINSTELLUNGEN Das Menü ist wie folgt aufgebaut: ein weiß hinterlegter Cursor wechselt rechts und links durch die Untermenüs oder ändert den − ausgewählten Parameter ein Unterstrich wechselt in der Struktur nach oben oder unten − Die beiden Cursor werden mit einem kurzen Knopfdruck umgeschaltet −... -
Page 8: Einstellen Der Netzwerkparameter Ip-Adresse Und Subnetzmaske
Einstellen der Netzwerkparameter IP-Adresse und Subnetzmaske Netzwerk IP Adresse 192.168.001.020 Netzmaske 255.255.255.000 Wechseln Sie mit Hilfe des Drehknopfes in das Menü „Netzwerk“. Mit einem Knopfdruck öffnen Sie dieses Menü. Der Cursor wechselt auf einen Unterstrich. Wechseln Sie nun auf den einzustellenden Parameter. Klicken Sie den Knopf. -
Page 9: Einstellungsmenü
Einstellungsmenü Einstellungen Reset ? Nein Sprache: Deutsch Display Time: 30s · Der Node kann auf Werkseinstellungen zurückgesetzt werden: IP: 192.168.178.20 − Subnetzmaske: 255.255.255.0 − Art-Net Net: 0 − Art-Net Subnet: 0 − Kanal 1: − DMX Ausgang 40 Hz − Universe 0 −... -
Page 10: Website
WEBSITE Die Konfigurationsseite ist über die Geräte-IP erreichbar. Sie kann jederzeit auf dem Gerät im Statusmenü abgelesen werden. Beide Geräte (Node und PC) müssen sich dazu im gleichen Netzwerk befinden. 10 • DE... -
Page 11: Art-Net
ART-NET Über den „DMX-Workshop“ sind einstellbar: Art-Net Lang Name (pro Node) − Art-Net Kurz Name (pro Node) − Art-Net Net (pro Node) − Art-Net Subnet (pro Node) − Art-Net Universe (pro Port) − Art-Net Identify − IP-Adresse − Subnetz − Node Werkseinstellungen −... -
Page 12: Reinigung Und Wartung
Gewicht: 0,7 kg Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden. Steckerbelegung: Zubehör Best.-Nr. 51786552 Omega-Bügel für DXT-Serie Best.-Nr. 70064874 Montagerahmen für DXT Serie 2x (19") Best.-Nr. 70064875 Rackwinkel für DXT-Serie 12 • DE... - Page 13 CONTENTS INTRODUCTION ..........14 Product features ............. 14 What is included ............. 14 IMPORTANT SAFETY INSTRUCTIONS ....15 OPERATING ELEMENTS AND CONNECTIONS . 16 SETUP ..............17 Installation ............... 17 Rack installation ............17 Connection to the power supply ......17 Network connection ..........
-
Page 14: Introduction
INTRODUCTION Welcome to Eurolite! Your new DXT DMX Art-Net Node IV is part of Eurolite’s Experience Eurolite. DXT series, which consists of high-performance and reliable DMX tools made Product videos, suitable in Germany. The Node IV features four channels that can output up to 512 DMX accessories, firmware channels each or control up to 2048 channels. -
Page 15: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS Overhead installation CAUTION! Operating conditions WARNING! This device has been designed for indoor Risk of injury caused by falling objects use only. Keep this device away from rain Devices in overhead installations may and moisture. cause severe injuries when crashing down. -
Page 16: Operating Elements And Connections
OPERATING ELEMENTS AND CONNECTIONS Element Function Rotary encoder Main user interface · Click: Cursor switch or Enter · Rotation clockwise: menu switch to the right, value selection further down or value up · Rotation counter clockwise: menu switch to the left, value selection further up or value decrement OLED screen Displays device status information. -
Page 17: Setup
SETUP Installation Setup the device on a plane surface or fasten it to a truss or similar rigging structure using the optional holder (item no. 51786552). Observe sufficient load-bearing capacity and connect an appropriate safety feature in case of overhead installation. Caution! Observe all safety instructions on page 15. -
Page 18: Menu Settings
MENU SETTINGS The menu is structured as following: A highlighted cursor moves right and left through the pages or edits the parameter − A underlined cursor moves up and down in the menu structure − You can toggle the cursors by clicking the encoder button −... -
Page 19: Ip Address And Subnet Mask
IP address and subnet mask Network IP Address 192.168.001.020 Net Mask 255.255.255.000 Use the encoder to cycle to the network menu. Pressing the encoder switches the cursor to an underscore. Now you can cycle to the desired parameter, which you can edit after pressing (highlighted in white). Press again to save and apply the parameter. -
Page 20: Configuration Menu
Configuration menu Settings Reset ? Language: English Display time: 30s · The device can be reset to factory settings: IP: 192.168.178.20 − Subnet mask: 255.255.255.0 − Art-Net Net: 0 − Art-Net Subnet: 0 − Channel 1: − DMX Out 40 Hz −... -
Page 21: Website
WEBSITE The configuration website can be accessed with the device IP. It is displayed in the device status menu. Both devices (node and PC/console) have to be in the same subnet. 21 • EN... -
Page 22: Art-Net
ART-NET With DMX Workshop you can configure: Art-Net long name (per node) − Art-Net short name (per node) − Art-Net Net (per node) − Art-Net Subnet (per node) − Art-Net Universe (per port) − Art-Net Identify − IP Address − Subnet −... -
Page 23: Cleaning And Maintenance
Specifications are subject to change without notice due to product improvements. Pin connection: Accessories No. 51786552 Omega Holder for DXT Series No. 70064874 Mounting frame for DXT series 2x (19") No. 70064875 Rack Brackets for DXT series 23 • EN... - Page 24 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-tr. 5 · 97297 Waldbüttelbrunn · Germany D00129839 Version 1.0 Publ. 31/07/2020...
