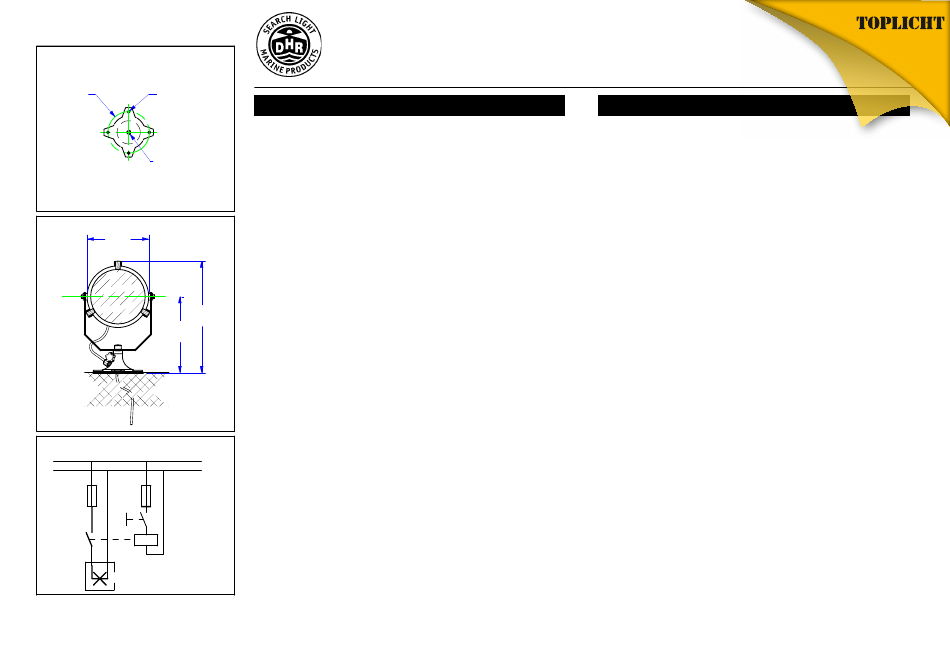

Toplicht DHR 180 Mounting Instructions

1
Ø 125 Ø 7
Ø 12 - For cable
[mm]
2
186
337
230
[mm]
3
12VDC - 24VDC
+
-
F8A F1A
S1
Relais min. 20A
Relay min. 20A
Sealed beam lamp
Den Haan Rotterdam B.V.
WFascinatio Boulevard 1182
2909 VA Capelle a/d IJssel
The Netherlands
DHR 180 - Dekbediening
DHR 180 - Deck operated
NEDERLANDS
Installatie instructies
1) Boor de verschillende montagegaten volgens figuur 1
2) Plaats het zoeklicht
3) Zet de boordspanning uit
4) Sluit het zoeklicht aan op de elektrische installatie volgens figuur 3
5) Zet de boordspanning weer aan
6) In geval van twijfel raadpleeg een installateur
Tips voor juist gebruik
• Schakel het zoeklicht direct na gebruik uit. Dit verlengt de levensduur van de
sealed beam lamp
• Verlicht geen opjecten die op minder dan 2 meter afstand van het zoekl. staan
• Maak het zoeklicht regelmatig schoon met water
• Richt de lichtbundel niet op mensen of dieren
Vervangen lamp
1) Schakel de spanning uit
Waarschuwing! : Laat de lamp eerst afkoelen, alvorens verder te gaan
2) Roteer de kop horizontaal en open de kop
3) Druk de sealed beam lamp uit de glasrand, door zachtje op glas te drukken
4) Controleer of de neopreen afdichting nog in orde is. Vervang indien
noodzakelijk de afdichting
5) Wrijf de neopreen afdichting in met talkpoeder
6) Vervang de lamp, zie reserve onderdelen
7) Volg de stappen 1 t/m 3 in omgekeerde volgorde
8) Het zoeklicht is weer klaar voor gebruik
Reserve onderdelen
DHR 180DS Art. code
Lamp PAR56 - 170W-26V GE6045
Lamp PAR56 - 100W-12V GE4545
Afdichting, neopreen 18001
Glasrand 18002
Relais BURT151 (Niet meegeleverd)
Technische specificatie
Pmax
: Max. 250W
Unom
: 12V of 24V
Sealed beam lamp PAR 56 - 26V/170W
lichtsterkte / bereik / spreiding
: 230000 cd / 480 meter / 9x8°
Sealed beam lamp PAR 56 - 12V/100W
lichtsterkte / bereik / spreiding
: 225000 cd / 475 meter / 9x5°
Kabelafdichting
: PG9 / PG13,5
Kabel
: H05RN-F 2 x 1,5
Isolatieklasse
: III
Beschermingsgraad
: IPX6
Omgevingstemperatuur
: -25°C - 40°C
Weight
: 2,3 kg
Den Haan Rotterdam aanvaart geen enkele aansprakelijkheid voor schade als gevolg van een
verkeerde toepassing of installatie van het zoeklicht
Het zoeklicht voldoet aan de Europese norm EN NEN 60598
ENGLISH
Mounting instructions
1) Drill the mounting holes according to figure 1
2) Mount the searchlight
3) Switch off the main power on board
4) Connect the searchlight to the electrical installation (see figure 3)
5) Switch on the main power
6) When in doubt consult an electrical technician
Tips for correct use
• Switch off the searchlight immediately after use. This increases the life
span of the sealed beam lamp
• Do not light-up objects closer than 2 metre
• Clean the searchlight regularly with water
• Point the light beam not at humans or animals
Lamp replacement
1) Switch off the main power
Caution - hot lamp. Let the lamp cool off before going any further
2) Rotate the drum horizontal and open it
3) Push the sealing with sealed beam lamp out of the metal ring
4) Check the sealing for wear and tear, if so replace
5) Rub the neoprene sealing with talcum powder
6) Replace the lamp - see spare parts
7) Follow the steps 1 to 3 in reverse order
8) The searchlight is ready for use
Spare parts
DHR 180DS Art. code
Lamp PAR56 - 170W-26V GE6045
Lamp PAR56 - 100W-12V GE4545
Sealing 18001
Ring 18002
Relay BURT115 (not included)
Technical specification
Pmax
Unom
Sealed beam lamp PAR - 56 24V/170W
Light Intensity / range / divergency
Sealed beam lamp PAR - 56 12V/100W
Light Intensity / range / divergency
Cable gland
Cable
Protective isolation class
Protection class
Ambient temperature
Weight
Den Haan Rotterdam accepts no responsibility for any damage if the searchlight is improper used
or installed
The Searchlight is constructed conform the European standard IEC 598
Schiffsausrüster
Handl ZL180DS-001
06-02-08 / V 3.3
Tel.: +49 ( 0 ) 40 - 88 90 100
www.toplicht.de
: Max. 250W
: 12V or 24V
: 230000cd / 480 metre / 9x8°
: 225000cd / 475 metre / 9x5°
: PG9 /PG13,5
: H07RN-F 2 x 1,5
: III
: IPX6
: -25°C - 40°C
: 2,3 kg
