Alldaq ADQ-USB 2.0-ISO Quick Start Manual

USB 2.0 High-Speed-Isolator
Kurzanleitung für ADQ-USB 2.0-ISO-Serie
Der ALLDAQ USB 2.0 High-Speed USB-Isolator ermöglicht eine galvanische Tren-
nung zwischen Host-PC und USB-Gerät bis 500 V. Dies schützt vor Überspannung
und Masseschleifen, welche häufig Ursache von Störungen sind.
Host-PC
USB 2.0 Typ A

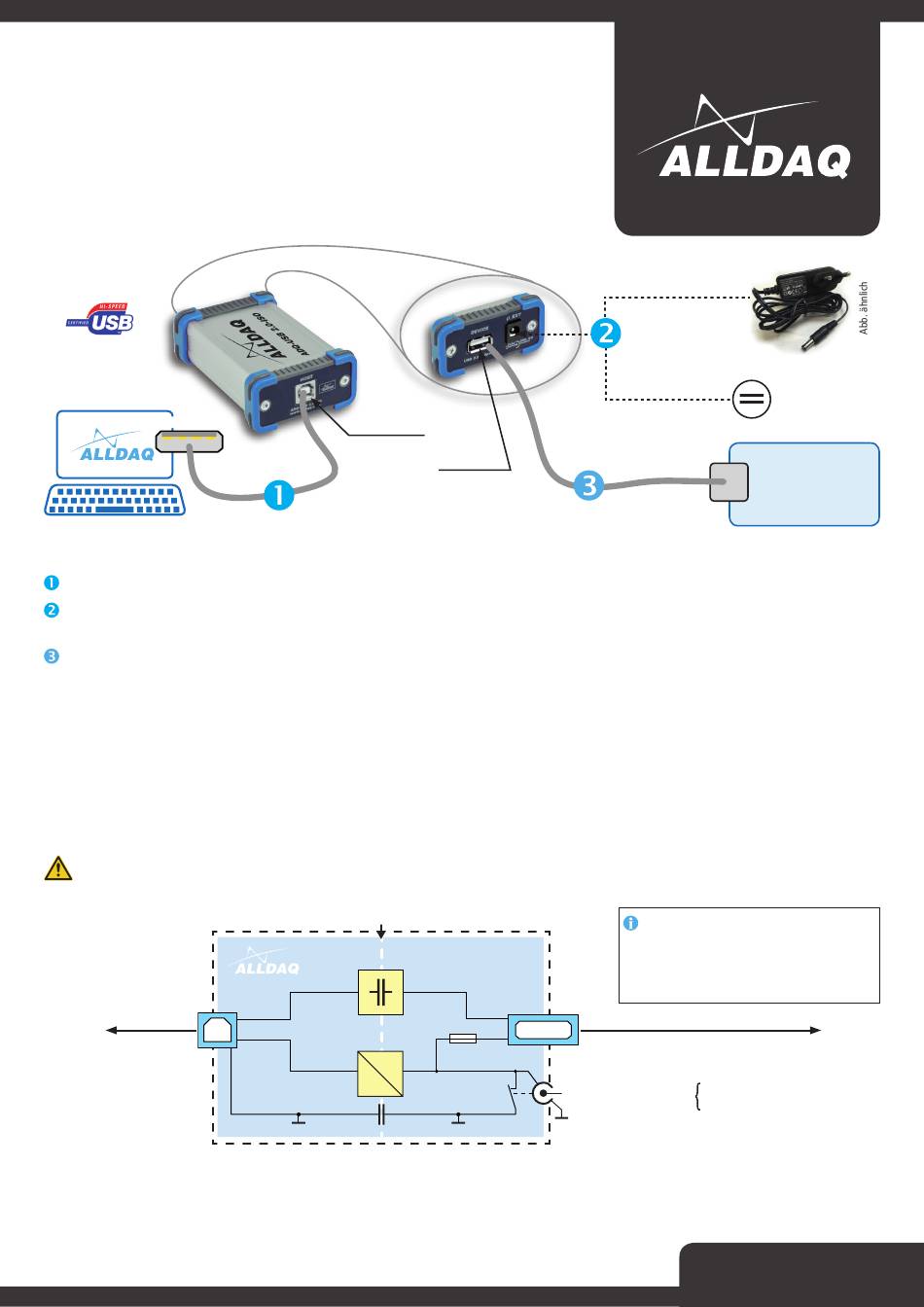

Vorgehensweise:
Verbinden Sie den Host-Port des USB-Isolators mit einem USB-Port Ihres Rechners (passendes USB-Kabel im Lieferumfang)
Falls Stromaufnahme des USB-Geräts > 300 mA: Verbinden Sie den Eingang für die externe Versorgung (U_EXT) mit einem geeigneten
Steckernetzteil (empfohlenes Steckernetzteil als Zubehör erhältlich, Art.-Nr. 133587)
Verbinden Sie den Device-Port des USB-Isolators mit dem USB-Gerät (z. B. USB-Oszilloskop)
Hinweise:
• Stellen Sie sicher, dass U_EXT eingehalten wird! (ADQ-USB 2.0-ISO Standard: +5 VDC
• Der USB-Isolator verhält sich transparent (keine Treiberinstallation notwendig).
• Die Isolationsspannung beträgt 500 V. Das Aluminiumgehäuse ist potentialfrei.
• Die max. Länge der USB-Verbindung darf nicht überschritten werden (Gesamtlänge PC zu Gerät).
• Ohne externe Versorgung stehen 300 mA für das USB-Gerät zur Verfügung. Mit externer Versorgung 1 A.
• Wir empfehlen den USB-Isolator direkt am PC (USB-Root-Port) anzuschliessen (ohne USB-Hub dazwischen).
Sicherheitshinweis: Dieses Modell ist nicht für medizintechnische Anwendungen freigegeben.
Gehäuse ist potentialfrei
Blockschaltbild:
Zum Rechner
Typ B
* Externe Versorgung für ADQ-USB 2.0-ISO (Art.-Nr. 130363): Falls Sie mehr als 300 mA Strom für Ihr USB-Gerät benötigen, empfehlen wir das Steckernetzgerät (Art.-Nr. 133587). Dieses medizi-
nisch geprüfte Netzteil stellt Ihrem USB-Gerät bis zu 1 A zur Verfügung. Die Verwendung dieses Netzteils gewährleistet die Einhaltung der Spezifikation des USB-Isolators.
** Externe Versorgung für ADQ-USB 2.0-ISO-W (Art.-Nr. 132972): Falls Sie mehr als 300 mA Strom für Ihr USB-Gerät benötigen, müssen Sie eine externe Versorgung zur Verfügung stellen, welche
die Einhaltung der Spezifikation des USB-Isolators gewährleistet.
ALLDAQ – a division of ALLNET GmbH | Maistraße 2 | D-82110 Germering
Tel.: +49 (0)89 / 894 222 74 | Fax: +49 (0)89 / 894 222 33 | E-Mail: support@alldaq.com
USB 2.0 Typ B
USB 2.0 Typ A
Isolierung
ADQ-USB 2.0-ISO
Daten
5V Versorgung
Sicherung
D C
D C
GND Host GND Device
ADQ-USB 2.0-ISO *
opt. externe 5 V-Versorgung
opt.
über empfohlenes Stecker-
netzgerät (Art.-Nr. 133587)*
ADQ-USB 2.0-ISO-W **
USB 2.0 Typ B
* , ADQ-USB 2.0-ISO-W: 7..25 VDC
Sicherung:
Die +5 V-Versorgung für das USB-Gerät ist
kurzschlussfest und durch eine selbstrückstel-
lende Sicherung geschützt. Die Rückstellzeit
ist abhängig von der Stärke der Überlastung
und kann einige Sekunden betragen.
Zum Gerät
Typ A
max. 300 mA bzw. 1 A bei externer Speisung
+5 VDC (Std.) Anschluss über 5,5 mm
U_EXT
+7..25 VDC (-W) Niedervoltsteckverbinder
GND_ISO
opt. externe
7..25 VDC Versorgung**
USB-Gerät
(High-Speed/Full-
Speed/Low-Speed)
** )
Rev. 1.3 DE
alldaq.com
