Inhalt
1. Bestimmungsgemäße Verwendung .............................................................................................................. 1
2. Lieferumfang.................................................................................................................................................... 1
3. Abmessungen.................................................................................................................................................. 2
4.
Technische Daten .................................................................................................................................... 2
4.1
Allgemein ............................................................................................................................................... 2
4.2
Elektrische Kenndaten AC-Version und 230 V DC ............................................................................... 3
4.3
Elektrische Kenndaten DC-Version ....................................................................................................... 3
5. Normenkonformität/ Kennzeichnungen ........................................................................................................ 4
6. Inbetriebnahme................................................................................................................................................ 5
6.1
Sicherheitshinweise............................................................................................................................... 5
6.2
Montage und Installation ....................................................................................................................... 6
7. Wartung, Service, Instandhaltung ................................................................................................................. 8
8. Außerbetriebnahme, Demontage und Entsorgung ...................................................................................... 8
1. Bestimmungsgemäße Verwendung

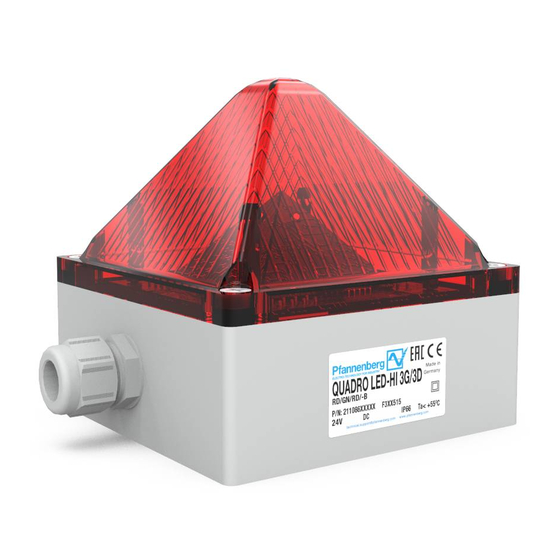

Multifunktionsleuchten der Type Quadro LED-HI-3G/3D sind für die optische Signalisierung von z.B. Gefahrzu-
ständen oder für die Zustandsanzeige von Maschinen und Anlagen bestimmt. Die Lichtsignale werden durch
LEDs mit hoher Lebenserwartung und robusten mechanischem Aufbau erzeugt.
Die Leuchten sind für den Einsatz in explosionsgefährdeter Umgebung der Zone 2 gemäß EN 60079-10-1 und
Zone 22 gemäß EN 60079-10-2 geeignet. Die Leuchten können für Gase der Temperaturklassen T1, T2, T3,
T4, T5 und T6 eingesetzt werden.
Die Leuchten können ebenfalls in Umgebungen mit nichtleitenden Stäuben eingesetzt werden. Eine Oberflä-
chentemperatur des Gehäuses von 80°C wird nicht überschritten.
Die
Geräte
nur
in
Die Geräte sind für den Einsatz im Innen- und Außenbereich geeignet und nur für die ortsfeste Montage be-
stimmt.
2. Lieferumfang
Der Lieferumfang besteht aus:
1x Signalgerät
1x Satz Befestigungslaschen
1x Kurz-Betriebsanleitung
1x CE-Erklärung
05/2019
it
ru
unbeschädigtem
Zustand
Betriebsanleitung Quadro LED-HI-3G/3D
innerhalb
der
spezifizierten
Seite 1 / 8
Kenndaten
betreiben.
086200013
