COMEXIO Universal-Actuator Manual

Anleitung / Manual:

Universal-Aktor /

Universal-Actuator

Erweiterte Technische Daten und Anschlussbeispiele finden Sie auf der Homepage

www.comexio.com

Die Installation sollte nur durch eine Elektro-Fachkraft oder eine elektrotechnisch

unterwiesene Person erfolgen

Hinweis für Ausgänge: kapazitive Verbraucher müssen entstört (Einschaltstrombegrenzer)

oder über Koppelrelais geschaltet werden. (z.B. Schaltnetzteile, Vorschaltgeräte)

Achtung: Ausgänge sind nicht Potentialfrei!

Advanced Specifications and connection examples can be found on the website

www.comexio.com

Installation should only be performed by a qualified electrician or an electro-technically

instructed person

Note for outputs: capacitive loads must be suppressed (inrush current limiters) or switched

via coupling relays. (e.g., switching power supplies, ballasts)

Attention: Outputs are not potential free!

Version 1V0

Table of Contents

Need help?

Do you have a question about the Universal-Actuator and is the answer not in the manual?

Page 1 Version 1V0 Anleitung / Manual: Universal-Aktor / Universal-Actuator Erweiterte Technische Daten und Anschlussbeispiele finden Sie auf der Homepage www.comexio.com Die Installation sollte nur durch eine Elektro-Fachkraft oder eine elektrotechnisch unterwiesene Person erfolgen Hinweis für Ausgänge: kapazitive Verbraucher müssen entstört (Einschaltstrombegrenzer) oder über Koppelrelais geschaltet werden.
Page 2 Ein- 1. Connect all necessary inputs and outputs to the Ausgänge an den Universal-Aktor an. Universal-Actuator. 2. Verbinden Sie die Erweiterung in Reihe mit 2. Connect the extension in series with your IO Server via an extension cable (ZC008) or a Ihrem IO-Server, über ein Extension-...

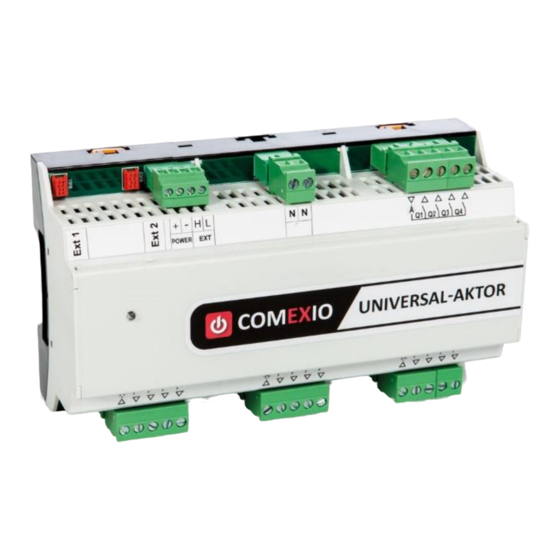

Page 3 Übersicht (Bild 3.) Overview (Figure 3.) 1. Anschluss Extension Verbinder 1. Connection Extension connector 2. Stromversorgung 24V DC 2. Power supply 24V DC 3. Extension Bus (Erweiterungsbus) 3. Extension bus 4. Neutralleiteranschluss 4. Neutral conductor connection 5. Leistungsausgänge mit integrierter Strom- 5.
Page 4 Permissible current group IO-Server Typ: CMS110 Extension-Verbinderkabel / Extension connector cable Typ: ZC008 Netzteil / Power Supply - 24V DC 30W Typ: ZC101 Eisenberger Str. 56a 67304 Kerzenheim Deutschland Telefon: 06351 - 47804 0 Fax: 06351 - 47804 99 http://www.comexio.com info@comexio.com...
