Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile
Original instructions – Safety instructions – Spare parts
Notice originale – Consignes de sécurité – Pièces de rechange
Originální návod k použití – Bezpečnostní pokyny – Náhradní díly
Eredeti használati utasítás – Biztonsági tudnivalók – Pótalkatrészek
Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi
Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio
Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies
Instrukcja oryginalna – Wskazówki bezpieczeństwa – Części zamienne
Instrucţiuni originale – Securitatea în lucru – Piese de schimb
Originálný návod na použitie – Bezpečnostné pokyny

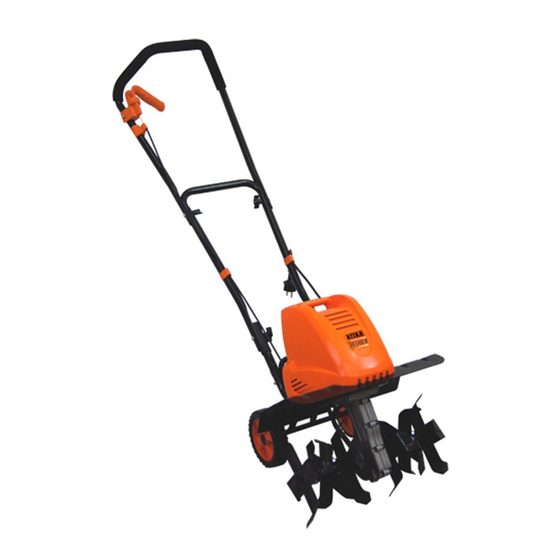

BH 1400 N
Bodenhacke
Оригинално ръководство за експлоатация
Указания за безопасност – Резервни части
Elektrická motyka
Rotációs kapa
Reserveonderdelen
Kultywator ogrodowy
Elektrická motyka
Izvirna navodila – Varnostni napotki
Seite 3
Tiller
Page 13
Bineuse
Page 22
Mотика
Стр. 32
Str 42
oldal 51
Kultivator
Strana 61
Zappa
Pagina 70
Bodemhak
Blz. 80
Stronie 90
Prăşitoare
Pag. 100
Strana 110
Náhradné dielce
Prekopalnik
Stran 119
Nadomestni deli
