Summary of Contents for Wallbox ONYX

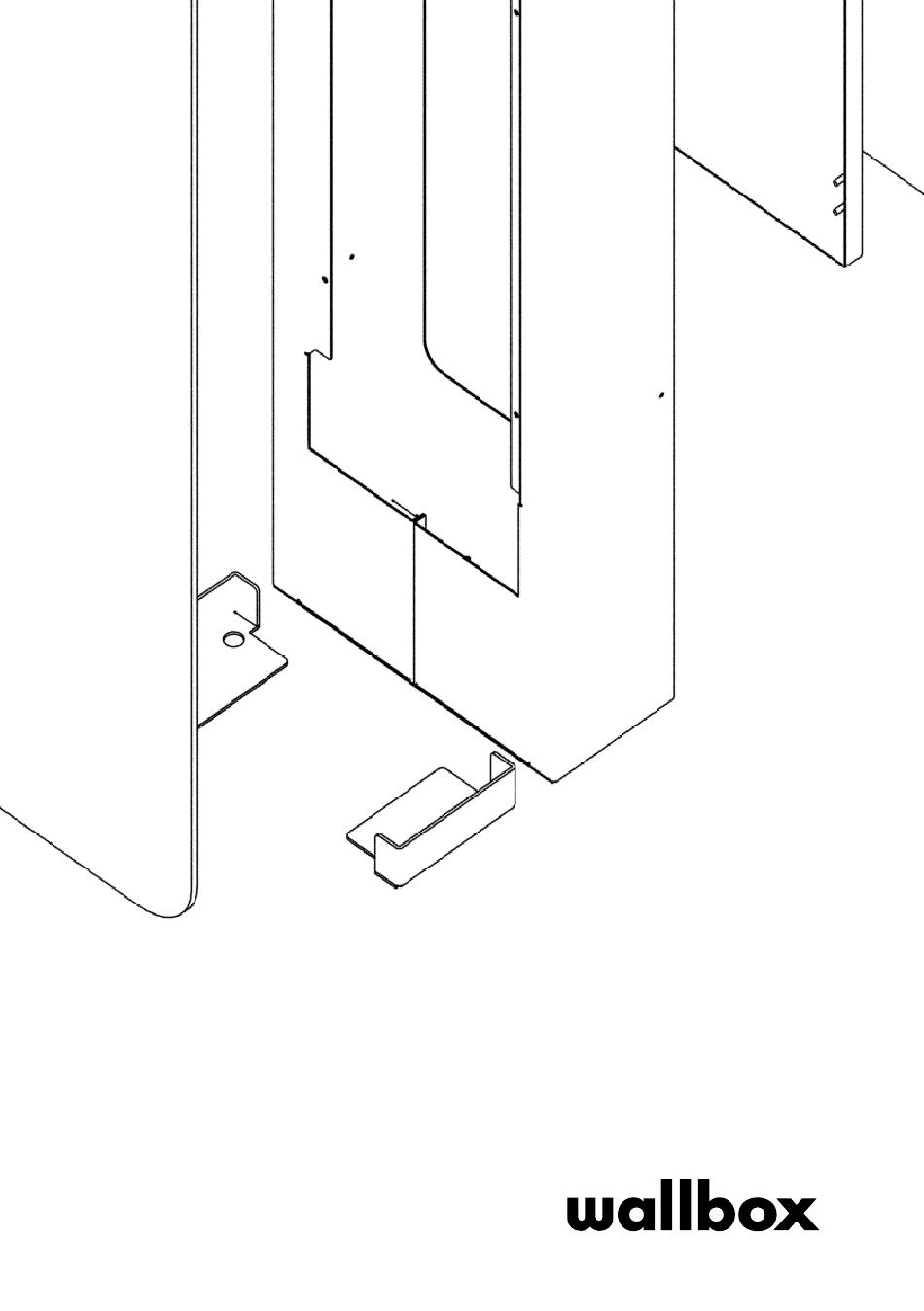

- Page 1 ONYX Installation Guide...
-
Page 2: General Specifications
General Specifications ES Especificaciones generales A - Modelo Onyx B - Peso 45 kg C - Dimensiones generales 1700 x 400 x 174 mm D - Temperatura de almacenamiento de -40 ºC a 70 ºC E - Propiedades antiimpacto del vidrio IK10 Spécifications générales... -
Page 3: Electrical Specifications
IP65 – iht. EN 60529 / DIN VDE 0470-1 B - Beskyttelsesklasse C - Nominell isolasjonsspenning (UI) 400 V Especificacions elèctriques ONYX A - Carcassa elèctrica 12 mòduls IP65 - conforme a EN 60529/DIN VDE 0470-1 B - Classe de protecció... -
Page 4: Part Number Structure
Composición del número de pieza 1 - Tipo de instalación 2 - Modelo de cargador 3 - Personalizado MONO - pedestal Onyx de un solo cargador 4 - Revisión TWIN - pedestal Onyx de dos cargadores Structure du numéro de pièce 1 - Type d’installation... -
Page 5: Installation Instructions
B. El client ha de proporcionar una protecció adequada contra les col·lisions quan munti el pedestal Onyx a les places d’aparcament. C. El càlcul, el disseny i la fabricació de la base de formigó rau en l’àmbit de la responsabilitat del constructor de l’emplaçament. - Page 6 Wallbox • Tuberías de gas o salidas de vapor recomienda montar el pedestal Onyx en una base de hormigón. • Emisores de calor como radiadores o baterías G. Instala el pedestal en una zona suficientemente ventilada.
- Page 7 Overview Descripción general 1. El pedestal Onyx de instalación Mono está diseñado para la instalación de un solo cargador. 2. El pedestal Onyx de instalación Dual está diseñado para la instalación de dos cargadores. 3. Cada cargador Wallbox es compatible únicamente con un modelo específico de Onyx. Cargadores compatibles: En el caso de Onyx para instalación Dual, solo se pueden conectar cargadores del mismo modelo.
-
Page 8: Required Tools
H. Sluitringen 2. Rubberen afdichtingen en bekabeling zijn niet D. Bekabeling I. Schroeven For dual installation of Onyx, two installation kits are included in opgenomen in de installatiekit en moeten door E. Platte schroevendraaier 6mm J. Sleutels de klant worden aangeschaft. -
Page 9: Mounting Base
1 - Mounting Base 1 - Base de montaje A. Construye una base de hormigón con un conducto vacío y coloca todos los cables en el centro de la base. B. Asegúrate de que los cables tengan el exceso de longitud adecuado para facilitar la instalación. Longitud del cable 900 M C. - Page 10 2 - Perfuração A. Abre o painel frontal com as chaves fornecidas e posiciona a Onyx sobre os cabos e marca a posição para os orifícios de perfuração. B. Retira a base e fura quatro orifícios no betão com as seguintes dimensões: C.
- Page 11 A. Insere os suportes de reforço no fundo da Onyx. Puxa o cabo de alimentação através do centro da Onyx e insere os quatro cantos nas ancoragens. Aperta os parafusos do iNDEX até 60 Nm.
-
Page 12: Electric Connections
4 - Electric Connections 4 - Conexiones eléctricas A. Abre la tapa de la caja de conexiones. Retira las tapas de plástico según lo que requiera el cableado que vayas a utilizar. *Pasacables de goma no incluido. B. Pasa el cable de alimentación a través de los pasacables inferiores. Realiza las conexiones pertinentes según las fases como se indica en las páginas siguientes. - Page 13 5.a - Electric Wiring: Single Charger 5.a - Cableado eléctrico: cargador único A. Cargador único: monofásico 1. Cables de la puerta B. Cargador único: trifásico 2. Cables del cargador 3. Cables de entrada de alimentación Single Charger: Single Phase 5.a - Câblage électrique : chargeur unique 2.
- Page 14 5.b - Electric Wiring: Dual Chargers 5.b - Cableado eléctrico: cargador dual A. Dos cargadores: monofásico 1. Cables de la puerta B. Dos cargadores: trifásico 2. Cables del cargador 3. Cables de entrada de alimentación Two Chargers: Single Phase 2. Cables from charger 5.b - Câblage électrique : chargeurs doubles A.
- Page 15 • Installasjon, vedlikehold og service på Onyx-enheten må kun utføres av kvalifisert dekkes ikke av den begrensede garantien. • La instalación, el mantenimiento y el servicio posventa del pedestal Onyx solo debe normal. personell i henhold til gjeldende lokale forskrifter. Uautorisert installasjon og •...
- Page 16 +39 694804494 +351 308809158 +46 852503203 • De installatie van, het onderhoud en de service aan het Onyx-voetstuk mogen enkel als onjuist gebruik. worden uitgevoerd door gekwalificeerd personeel in overeenstemming met de • Behoudens voor zover toegestaan door de toepasselijke wetgeving, sluiten...
- Page 17 support.wallbox.com...
