Heinzmann Classic Mounting Instructions

Drehgriff analog, Montagehinweise
Bestandteile:
- Drehgriff mit integriertem Kabel und Stecker
Benötigte Werkzeuge und Hilfsmittel:
- Kreuzschlitzschraubendreher PH2
- Innensechskantschlüssel 4 mm
- Kabelbinder oder Spiralkabel
Montageschritte:
• Vorhandenen Griff vom Fahrradlenker entfernen.
Ggf. Schalthebel für die Gangschaltung von der rechten auf die
linke Seite des Fahrradlenkers umbauen

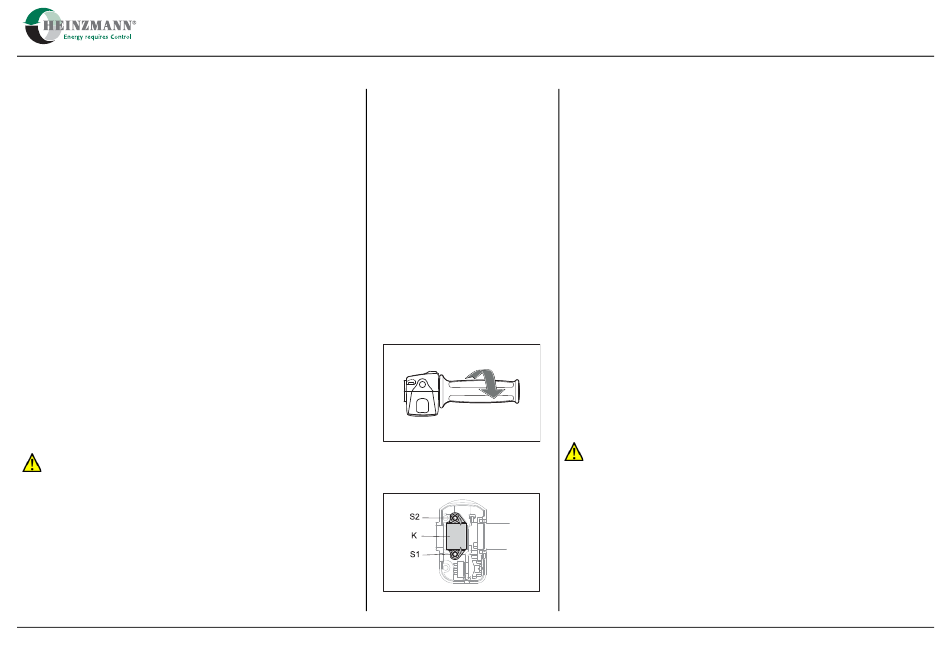

• Prüfen, ob der Drehgriff sich betätigen lässt und ob er sich auto-
matisch zurückstellt.
• Vorderteil des Gehäuses vom Drehgriff abschrauben und das
Gehäuse vorsichtig öffnen.
ACHTUNG!
Dabei beachten, dass die elektrischen Leitungen
nicht abreißen!
• Befestigungsschrauben S1 und S2 der Klemmschelle K im Dreh-
griff lösen, Klemmschelle aber nicht entfernen.
F 13 001 - d&e / 03-13
HEINZMANN GmbH & Co. KG
Am Haselbach 1
D-79677 Schönau / Germany
Montagehinweise Drehgriff, analog / Mounting instructions twist grip, analogue
Fitting the twist grip analoque
Components:
- Twist grip with integrated cable and plug
Required tools and auxiliaries:
- Crosstip screwdriver PH2
- Allen key 4 mm
- Cable ties or coiled cable
Sequence of steps:
• Remove the present handlebar grip. If necessary move the gear se-
lection lever from the right-hand end to the left-hand end of the hand-
lebar.
• Check if grip can be twisted and also check its automatic return to
start position.
• Now unscrew front part of twist grip housing and take it off carefully.
CAUTION!
Be sure not to tear off open wires of the grip!
• Loosen attachment screws S1 and S2 of clamp K inside twist grip
but do not dismount clamp.
