SAC -TWINSPOT-LED Manual

MANUAL

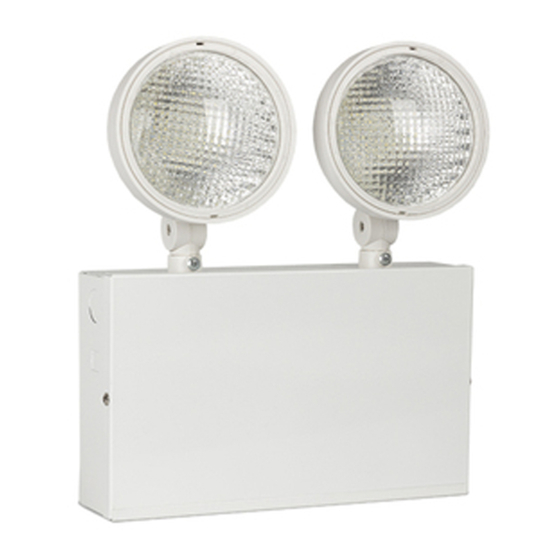

SAC-TWINSPOT-LED
STATUS LED
Green Red
Status
Grön Röd
On / Lyser
Flashing / Blinkar
Flashing / Blinkar
Flashes / blink
1 (PAUSE 4 sec)
4s
2 (PAUSE 4 sec)
4s
3 (PAUSE 4 sec)
4s
4 (PAUSE 4 sec)
4s
MANUAL TESTING
Push / Tryck Test duration / Testtid
1 x (within / inom 2 sec) 30 sec
2 x (within / inom 2 sec)
3 min
3 x (within / inom 2 sec) 30 min
4 x (within / inom 2 sec)
1h
AUTOTEST
Once the unit is powered up it will automatically initiate a self
test and diagnostics as follows:
• 24h after power up: Performs a 1 Hour test
• Every month : Performs a 3 minute duration test
• Every year : Performs a 1 Hour test
All test functions are factory preset and do not need eld adjustment
TECHNICAL DATA
Power supply: 220-240VAC, 50/60 Hz
Charge time: 24 hours
Discharge time: 1hr
Battery: NiMh, 9,6V 2,0Ah
Power consumption: Max. 5.5 W
Ta: 0 ° C - + 40 ° C
IP Rating: IP20
Test Facility: Test Manual / Auto Test
Lumen output: 1250lm
Color Temperature: 6000K
This product is designad to conform to relevant standards:
IEC60598-1, IEC60598-2-22, EN61000-3-2, EN61000-3-3,
EN 62471, EN62493, EN55015.EN61547.
SAC Nordic AB • Prästtorpsvägen 16 • S-341 51 Lagan • SWEDEN • www.sacnordic.com
Safe Security Solutions
Status
Normal operation / Normal drift
Testing / Test
Indication of error / Felindikation
Status
Battery is not connected / Batteriet är inte anslutet
Battery short or low battery voltage / Batteriet svagt eller snart slut
Charger board circuit fault / Kretsfel på laddaren
Transformer power fault / Transformator strömfel
NOTE
2 sec
När enheten startas upp initieras automatiskt ett självtest och
följs av ett varaktighets test enligt följande:
• 1 dygn efter inkoppling: Utförs ett 1 timme varaktighets test
• Varje månad: Utförs ett 3min varaktighets test
• Varje år: Utförs ett 1 timme varaktighets test
Alla testfunktioner är fabriksinställda och behöver inte justeras
Ø120 mm
TEKNISKA DATA
Strömförsörjning: 220-240VAC, 50/60 Hz
Laddtid: 24 timmar
Brinntid: 1 timme
Batteri: NiMh, 9,6V 2,0Ah
Strömförbrukning: Max. 5,5 W
Omgivande temperatur: 0 ° C - + 40 ° C
Kapslingsklass: IP20
Test: Manuell test / Auto test
Ljus öde : 1250lm
Färgtemperatur: 6000K
Uppfyller relevanta standarder:
IEC60598-1, IEC60598-2-22, EN 61000-3-2, EN 61000-3-3,
EN 62471, EN62493, EN55015.EN61547.
After repairing a service fault, press and hold the test button
for 2 seconds to reset the ashing indicator light to green.
Efter service tryck in testknappen i 2 sec för att återställa
den, tills den gröna lampan börjar lysa.
Symbolbeskrivning
Symbol Description
No light / Släckt
Lit / Lyser
Flashing / Blinkar
Flashing / Blinkar
Glass lens / Glas lins
ABS Plastic / ABS Plast
Metal housing / Metall
