Montage
. Befestigen Sie das CB‐Antennenkabel an der mit „ANT" gekennzeichneten Buchse des SWR‐20 bzw. SWR 30.
1
2. Verbinden Sie ein 60cm (oder weniger langes Stück) Koaxialkabel mit dem Antennenstecker Ihres CB Gerätes und der durch „XMTR"
gekennzeichneten Buchse Ihrer Stehwellenbrücke SWR‐20 bzw SWR‐30.
SWR‐Messung bei SWR 20 / SWR 30 (unterer Schalter auf SWR):
1. Bringen Sie den FWD/REF‐Schalter in FWD‐Position.
2. Schalten Sie Ihr Gerät ein und senden Sie versuchsweise ein Signal, indem Sie die Mikrofontaste drücken. Die Nadel des Messgerätes schlägt
nach rechts aus.
3. Bringen Sie die Nadel des Messgerätes auf die SWR‐Skala durch Betätigung des Drehreglers in SET‐Position.
4. Legen Sie jetzt den FWD/REF‐Schalter in REF‐Position. Die Nadel des Messgerätes weist nun auf der SWR‐Skala auf eine Zahl, die den SWR‐
Wert darstellt.
5. Stimmen Sie Ihre Antenne auf dem für Sie wichtigsten Kanal so ab, dass der SWR‐Wert so klein wie möglich ist. Ein Stehwellenverhältnis von
1 : 1 ist der Idealfall.
Werte um SWR = 3 und höher deuten auf schlechte Abstimmung und /oder einen Defekt hin (z.B. Kurzschluss im Stecker oder Unterbrechung)
Leistungsmessung (nur SWR 30)
1. Bringen Sie den unteren Schalter in Position PWR
2. Wählen Sie den Messbereich aus (10 W / 100 W)
3. Senden Sie mit dem Funkgerät und lesen Sie die Sendeleistung ab
Bitte beachten Sie die Hinweise auf der nächsten Seite. Das Messergebnis wird umso genauer, umso besser die Antenne angepasst ist. Wir
empfehlen, Leistungsmessungen möglichst nur mit einem Abschlusswiderstand vorzunehmen (Dummy Load). Die Leistungsangaben des SWR 30
gelten nur für den CB – und 10 m Bereich.

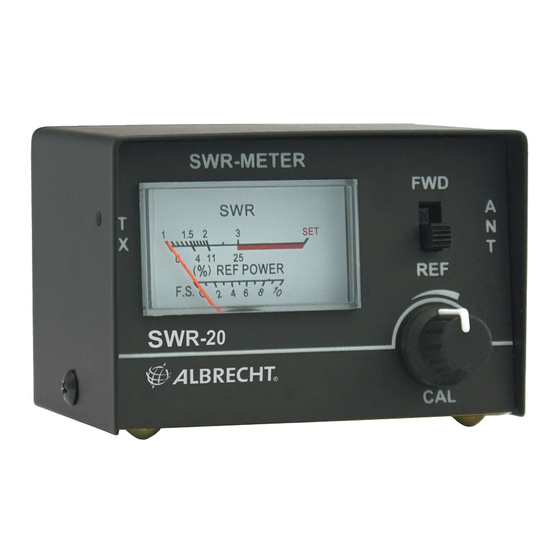

CB Stehwellenmessbrücke SWR‐20 /
SWR Messbrücke und CB Leistungsmesser SWR‐30
Advertisement
Subscribe to Our Youtube Channel
Summary of Contents for ALAN Electronics SWR-20
- Page 1 CB Stehwellenmessbrücke SWR‐20 / SWR Messbrücke und CB Leistungsmesser SWR‐30 Montage . Befestigen Sie das CB‐Antennenkabel an der mit „ANT“ gekennzeichneten Buchse des SWR‐20 bzw. SWR 30. 2. Verbinden Sie ein 60cm (oder weniger langes Stück) Koaxialkabel mit dem Antennenstecker Ihres CB Gerätes und der durch „XMTR“ gekennzeichneten Buchse Ihrer Stehwellenbrücke SWR‐20 bzw SWR‐30. SWR‐Messung bei SWR 20 / SWR 30 (unterer Schalter auf SWR): 1. Bringen Sie den FWD/REF‐Schalter in FWD‐Position. 2. Schalten Sie Ihr Gerät ein und senden Sie versuchsweise ein Signal, indem Sie die Mikrofontaste drücken. Die Nadel des Messgerätes schlägt nach rechts aus. 3. Bringen Sie die Nadel des Messgerätes auf die SWR‐Skala durch Betätigung des Drehreglers in SET‐Position. 4. Legen Sie jetzt den FWD/REF‐Schalter in REF‐Position. Die Nadel des Messgerätes weist nun auf der SWR‐Skala auf eine Zahl, die den SWR‐ Wert darstellt. 5. Stimmen Sie Ihre Antenne auf dem für Sie wichtigsten Kanal so ab, dass der SWR‐Wert so klein wie möglich ist. Ein Stehwellenverhältnis von 1 : 1 ist der Idealfall. Werte um SWR = 3 und höher deuten auf schlechte Abstimmung und /oder einen Defekt hin (z.B. Kurzschluss im Stecker oder Unterbrechung) Leistungsmessung (nur SWR 30) 1. Bringen Sie den unteren Schalter in Position PWR 2. Wählen Sie den Messbereich aus (10 W / 100 W) 3. Senden Sie mit dem Funkgerät und lesen Sie die Sendeleistung ab Bitte beachten Sie die Hinweise auf der nächsten Seite. Das Messergebnis wird umso genauer, umso besser die Antenne angepasst ist. Wir empfehlen, ...
- Page 2 Wichtige Informationen zum Betrieb von Funk‐Zubehörartikeln Als Zubehörteil für eine Funkanlage fällt dieses Gerät unter die Bestimmungen der EMV Gesetzgebung, des FTEG und der R&TTE Direktive der Europäischen Union. Als Zeichen dafür, dass dieses Funk‐Zubehörteil die europäischen Normen und Bestimmungen einhält, haben wir das CE‐Zeichen angebracht. Dieses Produkt wurde entsprechend der harmonisierten europäischen Normenreihe ...
- Page 3 CB Standing Wave Ratio Tester SWR‐20 / SWR und CB Power Tester SWR‐30 Installation . Plug the CB antenna cable into the „ANT“ socket of SWR‐20 / SWR‐ 30. 2. Connect a short coaxial cable ( e.g. 60cm or less) to the antenna plug of the CB radio and the XMTR socket of SWR‐20 / SWR‐30. SWR‐ Measurement procedure SWR‐ 20 / SWR‐ 30 (lower switch must be in SWR position) : 1. Start with FWD/REF‐Switch in FWD‐ position. 2. Transmit a signal with the CB radio : Press PTT button. The SWR Meter must show a deflection. 3. Turn the potentiometer to adjust the SWR Meter reading on the scale exactly to the SET‐ position. 4. Now switch the FWD/REF‐selector to REF‐position. Die needle of the SWR‐ meter will now show the SWR value. 5. Tune the antenna to best value (= lowest SWR reading) on your most important CB working channel. The smaller the SWR reading, the better is the SWR result (best theoretically obtainable value is VSWR 1:1 which corresponds to SWR = 1). Good antennas show SWR = 1.0 to 1.8, values of SWR = 3 and higher are a symptom for bad alignment and /or defective cable, short circuit or interruption in one of the plugs‐ Power Measurement (SWR‐ 30 only) 1. Switch the lower selector into PWR position 2. Select Power Range (10 W / 100 W) 3. Transmit with your radio, the reading shows the transmit power (max. accuracy about 10 %) The test result depends on the matching of the antenna. We recommend to perform Power Measurements only with Dummy Loads. The power values of SWR 30 are valid only for the CB and 10 m frequency ranges. ...
- Page 4 SWR30 SWR20 WATTMETRO/ROSMETRO WATTMETRO / ROSMETRO Istruzioni per l’uso Istruzioni per l’uso PROCEDURA DI CALIBRAZIONE: PROCEDURA DI CALIBRAZIONE: interporre l’SWR tra la radio e l’antenna. La radio deve essere connessa al connettore interporre l’SWR20 tra la radio e l’antenna. La radio deve essere connessa al connettore RTX (vedi pannello frontale) e l’antenna deve essere connessa al connettore ANT RTX (vedi pannello frontale) e l’antenna deve essere connessa al connettore ANT (vedi pannello frontale).
