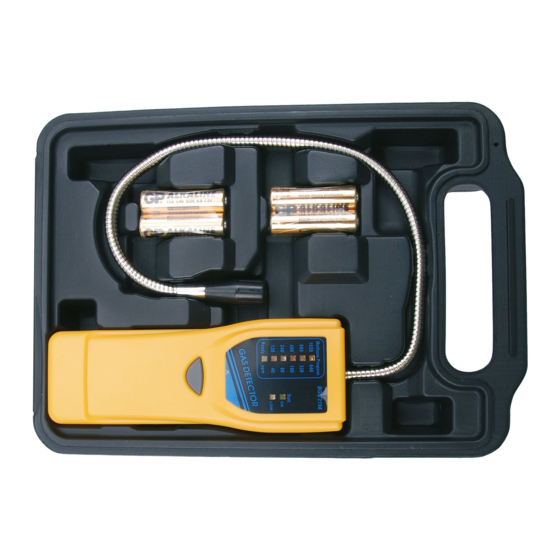

Bei diesem Messgerät handelt es sich um eins der modernsten Lecksuchgeräte für z.B. Fahrzeuge
mit Gas betriebenen Motoren. Es bietet die folgenden Funktionen:
-
Erkennt sowohl Methan- als auch Propangas
-
Lokalisiert Gaslecks auf schnelle Art und Weise
-
Kalibriert sich automatisch nach Einschalten des Geräts
-
Schaltet sich bei Nichtgebrauch eigenständig ab (Energiesparfunktion)
-
Kurze Aufwärmphase (60 Sekunden)
-
Reaktionszeit beträgt weniger als 10 Sekunden
-
Leuchtdiodenkette in fünf Stufen zur Anzeige der Gaskonzentration
-
über 440 mm lange, flexible Sonde zur Messung von Gaskonzentrationen
-
Standardanschluss für Kopfhörer
-
Flüstermodus wählbar (Signalton AUS)
Spezifikation
Sonde:
Halbleiter
Reaktionszeit:
< 10 Sekunden
Aufwärmphase:
< 60 Sekunden
Betriebstemperatur: -5°C bis 45°C
Energiesparmodus: Nach 10 Minuten ohne Nutzung
Stromversorgung:
4x Alkali-Batterien des Typs AA
Batterielaufzeit:
14 Stunden (ohne Unterbrechung)
Min. Spannung:
4,8 Volt
Länge der Sonde:
447 mm
Maße:
175 x 70 x 38 mm (HxBxT)
Anzeige:
Alarmton (akustisch) / Leuchtdiodenkette (visuell)
Messbereich bei:
- Methan
120 – 1920 ppm
- Propan
40 – 640 ppm
Messempfindlichkeit:
- Propan
40 ppm
- Methan
120 ppm
Einführung
1. Flexible Sonde
2. Sondenkappe
3. Leuchtdiodenkette
4. AN/AUS-Schalter
5. Kopfhöreranschluss (3,5 mm)
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Gasdetektor
6. Adapteranschluss
(außen 4 mm / innen 1,3 mm)
7. Schalter für Flüstermodus
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 2198
Advertisement
Related Manuals for BGS technic 2198
Summary of Contents for BGS technic 2198

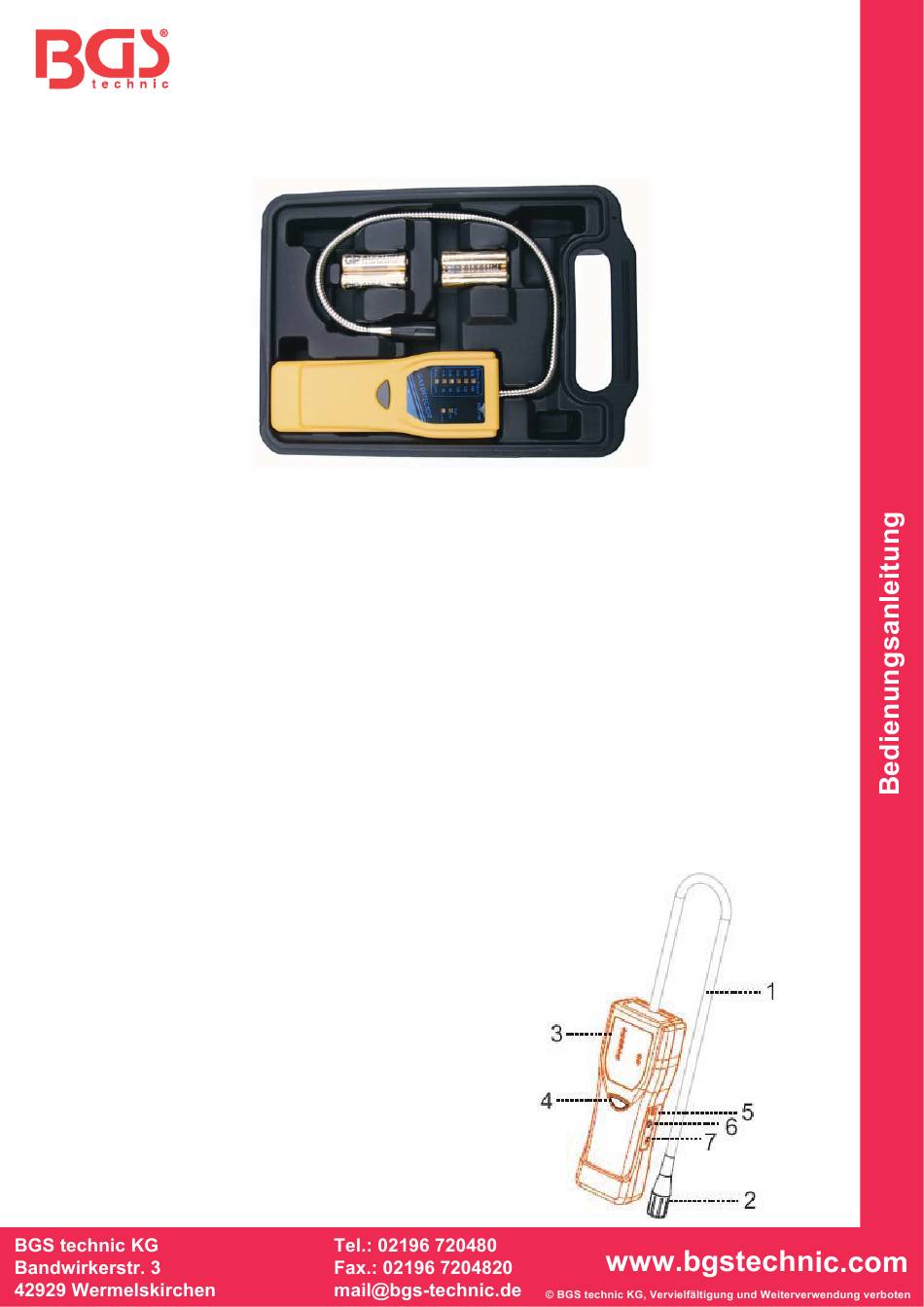

- Page 1 Art. 2198 Gasdetektor Bei diesem Messgerät handelt es sich um eins der modernsten Lecksuchgeräte für z.B. Fahrzeuge mit Gas betriebenen Motoren. Es bietet die folgenden Funktionen: Erkennt sowohl Methan- als auch Propangas Lokalisiert Gaslecks auf schnelle Art und Weise Kalibriert sich automatisch nach Einschalten des Geräts Schaltet sich bei Nichtgebrauch eigenständig ab (Energiesparfunktion)
- Page 2 Anzeige 1. Fünfstufige Leuchtdiodenkette (Methan) 2. Fünfstufige Leuchtdiodenkette (Propan) 3. Sondenanzeige (erleuchtet wenn Sonde betriebsbereit) 4. AN/AUS-Anzeige & Anzeige für Batteriestatus „OK“ 5. Anzeige für Batteriestatus „zu niedrig“ Bedienung Gerät einschalten Drücken Sie den AN/AUS-Schalter des Geräts für etwas mehr als 2 Sekunden um das Gerät einzuschalten.
- Page 3 Fehlerdiagnose am Gerät Das Gerät lässt sich nicht anschalten a) Haben Sie den AN/AUS-Schalter für mehr als 2 Sekunden gedrückt? b) Prüfen Sie die Batterien. Sind Sie richtig herum eingesetzt worden? c) Tauschen Sie die Batterien gegen frische Batterien aus. Versuchen Sie es erneut. Die Sondenanzeige leuchtet auch nach 60 Sekunden nicht auf a) Prüfen Sie, ob die Sonde einen guten Kontakt hat.
-
Page 4: Gas Detector
Art. 2198 Gas Detector This instrument is one of the most advanced leak detection equipment for example Vehicles with gas- powered engines. It has the following functions: - detects both methane and propane - locates gas leaks in a quick manner... - Page 5 Display 1. Five-LED row (methane) 2. Five-LED row (propane) 3. Probe display (lit when probe ready) 4. On / Off indicator & battery status display for "OK" 5. LED for battery status "too low" Operation Switch on Press On/Off switch of the device for longer than 2 seconds. If the device is on and the battery status is "OK", this is indicated by the LED No.4.
- Page 6 Diagnostics on the device The unit does not power on a) Have you pressed the On/Off switch for more than 2 seconds? b) Check the batteries. Were they the right way used? c) Replace the batteries with fresh batteries. Please try again. The probe LED don not light after 60 seconds a) Check whether the probe has a good contact.
- Page 7 Art. 2198 Rilevatore di gas Questo strumento è uno dei più avanzati dispositivi di rilevamento perdite per esempio per veicoli con motori alimentati a gas. Ha le seguenti funzioni: - Rileva sia metano che propano - Localizza le perdite di gas velocemente - Si calibra automaticamente, dopo l’accensione...
- Page 8 è “quasi scarico”, la batteria deve essere sostituita con una nuova. Fare in questo modo, rimuovere le 2 viti Phillips sul retro, rimuovere la cover e sostituire le batterie. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com...
- Page 9 NOTA: Se non si usa il misuratore per un lungo periodo, il dispositivo avrà bisogno di una fase di riscaldamento più lunga. Lo si può accendere di volta in volta, per evitare una lunga fase di riscaldamento. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr.
-
Page 10: Eu-Konformitätserklärung
We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Gas-Leck-Detektor / Suchgerät ( BGS Art. 2198 ) Gas Leak Detector Détecteur de fuite de gaz Detector de gas folgenden einschlägigen Bestimmungen entspricht:...
