Betriebsanleitung
Betriebsanleitung .................................................... Seite 1 - 16
Operating manual .................................................. page 17 - 32

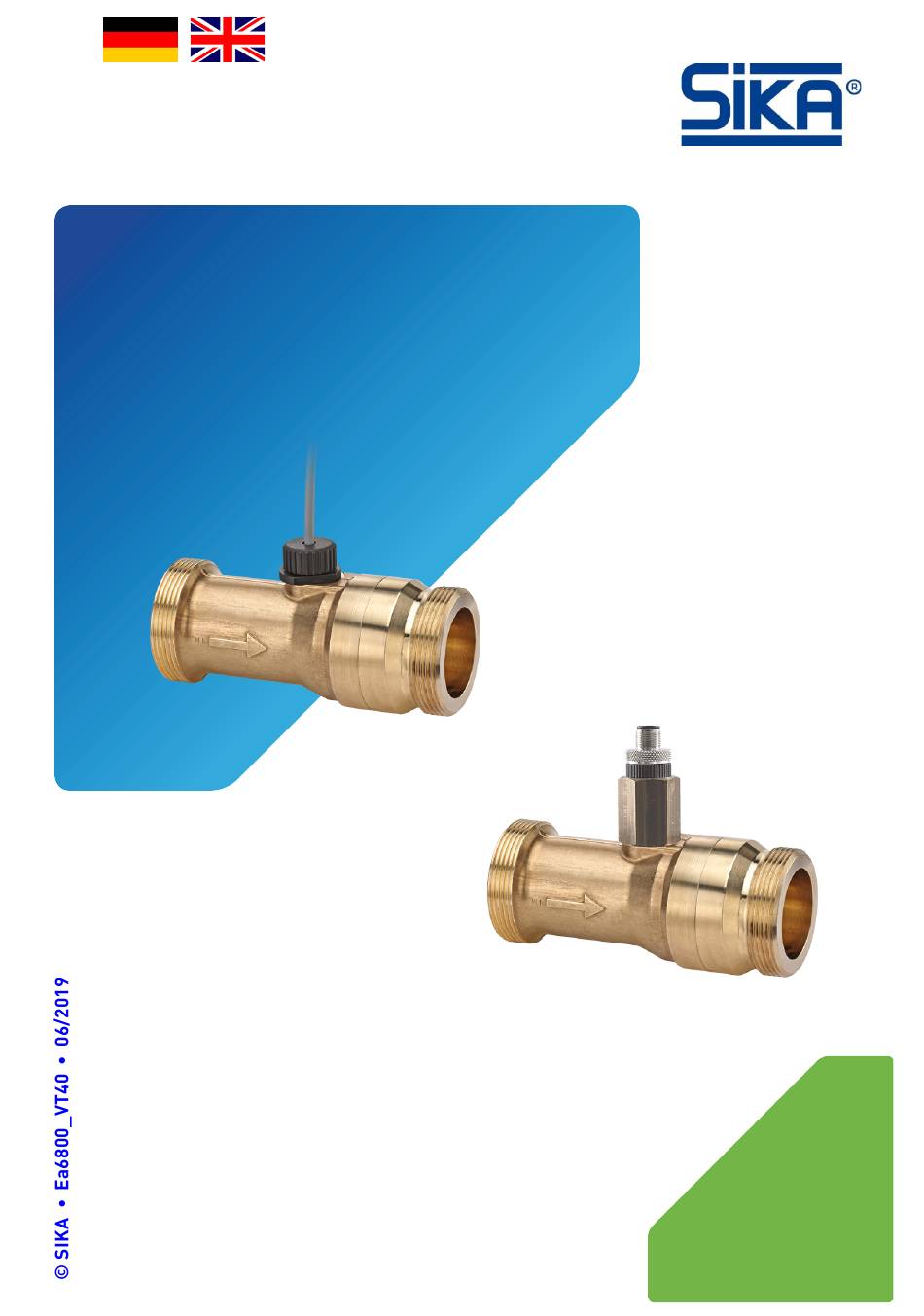

Turbinen-Durchflusssensor
Baureihe Turbotron VT...40
Typen VTH40 / VTM40
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
Advertisement
Chapters
Table of Contents
Summary of Contents for SIKA VT 40 Series
- Page 1 Betriebsanleitung Betriebsanleitung ............ Seite 1 - 16 Operating manual ..........page 17 - 32 Turbinen-Durchflusssensor Baureihe Turbotron VT...40 Typen VTH40 / VTM40 Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
-
Page 2: Table Of Contents
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbe- halten. - 2 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 3: Hinweise Zur Betriebsanleitung
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen +49 5605 803-0 • +49 5605 803-555 info@sika.net • www.sika.net Verwendete Gefahrenzeichen und Symbole: VORSICHT! Elektrischer Strom! Dieses Zeichen kennzeichnet Gefahren, die beim Umgang mit elektrischem Strom entstehen können. -
Page 4: Gerätebeschreibung
Gerätebeschreibung VT...40 Gerätebeschreibung Die SIKA-Durchflusssensoren der Baureihe Turbotron VT...40 sind Messwertaufnehmer zur Volumenstromerfassung oder für Dosieraufgaben von Flüssigkeiten. Durch seine besonders kompakte Bauform, seinem sehr weiten Messbereich und seine überzeugende Messgenauigkeit bestehen nahezu unbegrenzte Einsatzmöglichkeiten. Bauteile Durchflusssensor VT...40: 1.1 Bestimmungsgemäße Verwendung Die Durchflusssensoren der Baureihe VT...40 dürfen nur zur Volumenstromerfassung oder... -
Page 5: Sicherheitshinweise
Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes Verhalten der Bediener erforderlich. SIKA gewährt persönlich oder durch entsprechende Literatur Hilfestellung für die Anwen- dung der Produkte. Der Kunde prüft die Einsetzbarkeit des Produktes auf der Basis unserer technischen Informationen. Mit dieser Prüfung gehen Gefahr und Risiko auf unseren Kunden über;... -
Page 6: Wichtige Hinweise Zum Einbau Und Betrieb
Die Geräte sind werkstoffseitig nicht für die Überwachung von Ölen geeignet. Die Festig- keit der verwendeten Kunststoffteile würde entscheidend gemindert. Achtung: • Die Hülse des Aufnehmers ist versiegelt und darf nicht geöffnet werden! - 6 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 7: Einbau In Das Rohrleitungssystem
VT...40 Einbau in das Rohrleitungssystem Einbau in das Rohrleitungssystem Bauen Sie nun den Durchflusssensor in das nach § 3 vorbereitete Rohrleitungssystem ein. Hinweis: • Benutzen Sie zum Abdichten nur geeignetes Dichtmittel. Sollte am Außengewinde abgedichtet werden, achten Sie unbedingt darauf, dass keine faserigen Dichtmittel (Hanf oder Teflonband) in die Strömung gelangen. -
Page 8: Elektrischer Anschluss
VTH mit Anschlussleitung: VTM mit Stecker M12x1: Farbcode: BN = braun GN = grün WH = weiß R = Widerstand 5.2 VT...40 mit Analogausgang, Version AI Der Anschluss erfolgt entsprechend dem Schaltbild. Schaltbild: - 8 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 9: Reinigung Des Turbotron
VT...40 Reinigung des Turbotron Reinigung des Turbotron Achtung: Die Hülse des Aufnehmers ist versiegelt und darf nicht ge- öffnet werden! Um den Durchflusssensor von Verschmutzungen zu rei- nigen, sollten Sie eine Durchspülung mit Wasser immer entgegen der Durchflussrichtung vornehmen. •... -
Page 10: Außerbetriebnahme Und Entsorgung
Der VT...40 besteht aus unterschiedlichen Werkstoffen. Er darf nicht zusammen mit Hausmüll entsorgt werden. Führen Sie den VT...40 der lokalen Wiederverwertung zu oder schicken Sie den VT...40 an Ihren Lieferanten bzw. SIKA zurück. * WEEE-Reg.-Nr.: DE 25976360 - 10 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 11: Technische Daten
VT...40 Technische Daten Technische Daten Bei kundenspezifischen Ausführungen können technische Daten gegenüber den Angaben dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild. 8.1 VT...40 mit Pulsausgang VTH40 VTM40 Kenndaten Messgerät Messbereich 0,4...25 m³/h (6,7...417 l/min)* Messgenauigkeit ±7 % vom Messwert im Bereich 0,4...3 m³/h ±5 % vom Messwert im Bereich 3...25 m³/h Wiederholbarkeit ±0,5 %... -
Page 12: Eigenschaften Ausgangssignal Hall-Sensor Vth
Technische Daten VT...40 8.1.1 Eigenschaften Ausgangssignal Hall-Sensor VTH Temperaturabhängigkeit Ausgangstransistor gesperrt: Spannungsbegrenzung Laststrom - 12 - © SIKA • Ea6800_VT40 • 06/2019... - Page 13 VT...40 Technische Daten 8.2 VT...40 mit Analogausgang, Version AI VTH40 VTM40 Kenndaten Messgerät Messbereich 0...150 l/min* 0...250 l/min* (Skalierung siehe Typenschild) 0...400 l/min* Messgenauigkeit - Turbine ±7 % vom Messwert im Bereich 0,4...3 m³/h ±5 % vom Messwert im Bereich 3...25 m³/h - Messumformer ±1,25 % vom Messwert Wiederholbarkeit...
-
Page 14: Medienberührende Werkstoffe
Flügelrad PS-ST Xarec® 20 % glasfaserverstärkt Welle Edelstahl 1.4539 Lager Saphir / PA Aufnehmerhülse PS-ST Xarec® 20 % glasfaserver- Messing, CW602N/CW614N stärkt O-Ring EPDM Strömungsleitkegel Siebfilter Edelstahl 1.4301 Sicherungsring Edelstahl 1.4122 - 14 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 15: Abmessungen (Auswahl)
VT...40 Technische Daten 8.4 Abmessungen (Auswahl) VTH 40 MS-410 mit Anschlussadapter VTM 40 MS-410 mit Anschlussadapter Technische Änderungen vorbehalten - 15 -... - Page 16 SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany Tel: +49 5605 803-0 Fax: +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ea6800_VT40 • 06/2019...
- Page 17 Operating manual Betriebsanleitung ............ Seite 1 - 16 Operating manual ........... page 17- 32 Turbine Flow Sensor Series Turbotron VT...40 Types VTH40 / VTM40 Please keep this operating manual for future reference. If the device is resold, please provide the operating manual along with it.
- Page 18 Offenders will be held liable for the payment of damages. All rights reserved in the event of the grant of a patent, utility model or design. - 20 - © SIKA • Ea6800_VT40 • 06/2019...
-
Page 19: About This Operating Manual
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen +49 5605 803-0 • +49 5605 803-555 info@sika.net • www.sika.net Hazard signs and other symbols used: CAUTION! Electric current! This sign indicates dangers which could arise from handling of electric current. -
Page 20: Device Description
Device description VT...40 Device description The SIKA flow sensors of the series Turbotron VT...40 are transducers for flow rate and total flow measurement. It has an almost unlimited application through its exceptionally compact design, its very wide measurement range and its convincing measurement accuracy. -
Page 21: Safety Instructions
In order to guarantee that the device operates safely, the operator must act competently and be conscious of safety issues. SIKA provides support for the use of its products either personally or via relevant literature. The customer verifies that our product is fit for purpose based on our technical information. -
Page 22: Important Notes To Installation And Operation
The material of the devices is not suitable for monitoring oils. The strength of the used plastic parts would be considerably reduced. Attention: • The sensor housing is sealed and must not be opened! - 24 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 23: Installation In Piping
VT...40 Installation in piping Installation in piping Now you can install the flow sensor in the piping system which was prepared according to § 3. Note: • Use only a suitable compound for sealing. If you seal the male thread, take care that no fibrous sealing compounds get into the turbine (hemp or Teflon strip). -
Page 24: Electrical Connection
Colour code: BN = brown GN = green WH = white R = resistor 5.2 VT...40 with analogue output, version AI Connect the wiring as shown in the circuit diagram. Circuit diagram: - 26 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 25: Cleaning The Turbotron
VT...40 Cleaning the Turbotron Cleaning the Turbotron Attention: The sensor housing is sealed and must not be opened! To remove dirt from the flow sensor, you should flush it with water reverse to the flow direction. • Warning: Blowing out the VT...40 can damage the turbine bearing. Never blow them free with compressed air. -
Page 26: Disassembly And Disposal
The VT...40 consists of various different materials. It must not be disposed of with house- hold waste. Take the VT...40 to your local recycling plant send the VT...40 back to your supplier or to SIKA. * WEEE reg. no.: DE 25976360 - 28 -... -
Page 27: Technical Data
VT...40 Technical data Technical data The technical data of customised versions may differ from the data in these instructions. Please observe the information specified on the type plate. 8.1 VT...40 with pulse output Type VTH40 VTM40 Characteristics measurement device Measuring range 0.4…25 m /h (6.7...417 l/min)* Accuracy... -
Page 28: Hall Sensor Vth Output Signal Characteristics
Technical data VT...40 8.1.1 Hall sensor VTH output signal characteristics Temperature dependency Closed output transistor: Voltage limitation Load current - 30 - © SIKA • Ea6800_VT40 • 06/2019... - Page 29 VT...40 Technical data 8.2 VT...40 with analogue output, version AI Type VTH40 VTM40 Characteristics measurement device Measuring range 0...150 l/min* (See type plate for scaling) 0...250 l/min* 0...400 l/min* Accuracy - Turbine ±7 % of reading (0.4…3 m ±5 % of reading (3…25 m - Transducer ±1.25 % of reading Repeatability...
-
Page 30: Materials In Contact With Fluid
Sapphire / PA Housing for Hall sensor PS-ST Xarec® 20 % glass fibre rein- Brass, CW602N/CW614N forced O-ring EPDM Flow guiding cone Screen filter Stainless steel 1.4301 Retaining ring Stainless steel 1.4122 - 32 - © SIKA • Ea6800_VT40 • 06/2019... -
Page 31: Dimensions (Selection)
VT...40 Technical data 8.4 Dimensions (selection) VTH 40 MS-410 with connecting adaptor VTM 40 MS-410 with connecting adaptor Technical changes reserved - 33 -... - Page 32 SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany Tel: +49 5605 803-0 Fax: +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ea6800_VT40 • 06/2019...
