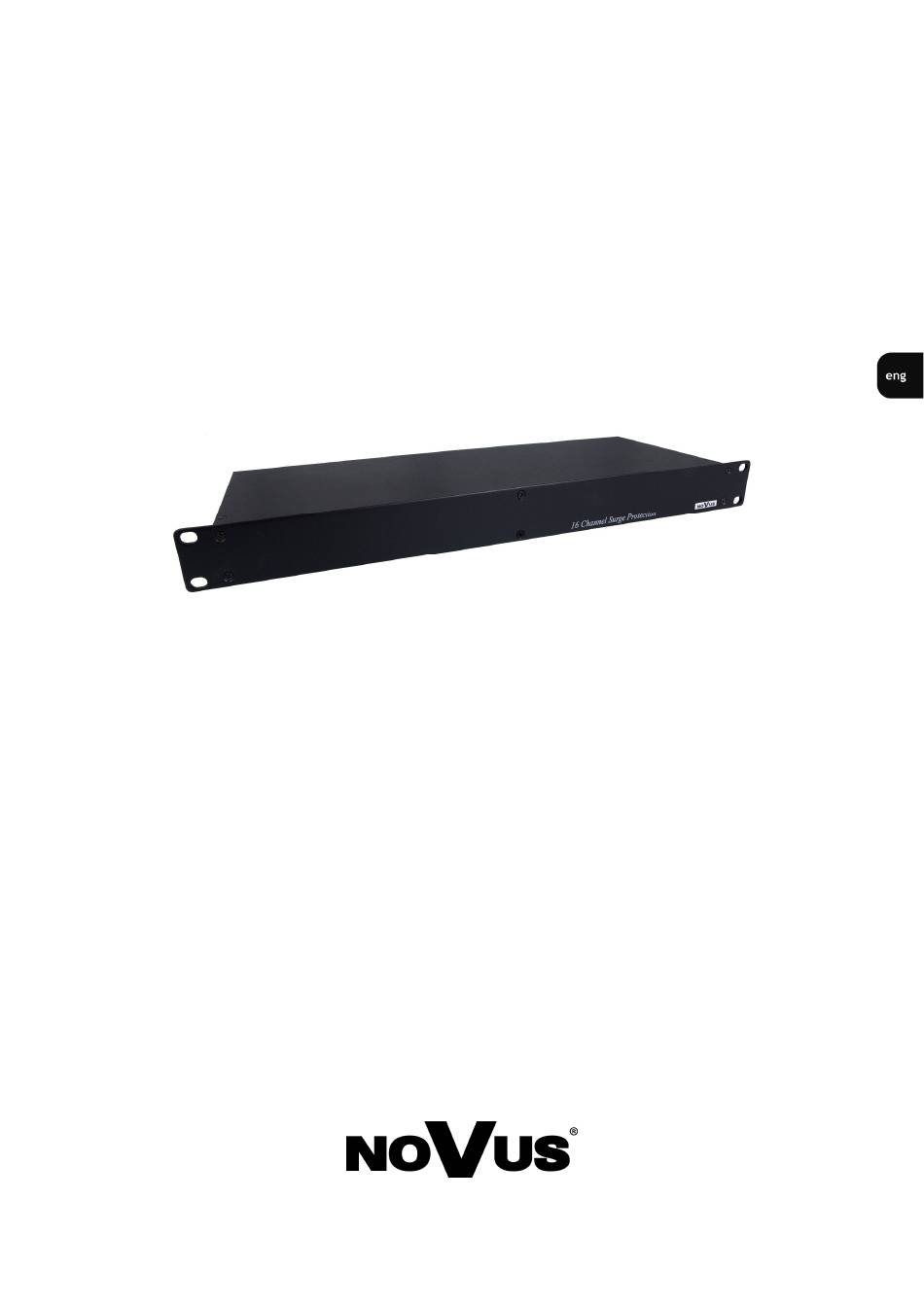

- Page 1 ’s m a n u a l NVS-1601CB...
- Page 2 The manufacturer is not responsible for defects and damages that result from improper or inconsistent with user’s manual installation of the device in the system. All rights reserved © NOVUS Security Sp. z o.o.
- Page 3 7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers etc.) is not recommended since it may lead to heat build-up and damaging the device itself as a consequence; All rights reserved © NOVUS Security Sp. z o.o.
- Page 4 9. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Attention! Technical changes reserved without prior notice and printing errors possible. All rights reserved © NOVUS Security Sp. z o.o.
- Page 5 • If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance. 2. MAI CHARACTERISTIC Passive surge protection device for coax-cable video transmission •...
-
Page 6: Front View
Standard EIA 19”, 1U 3.1 View of the device, layout of connectors Front view Back view ① Grounding screw terminal, ② BNC outputs, protected device end ③ BNC inputs, cable end All rights reserved © NOVUS Security Sp. z o.o. - Page 7 Device must be grounded for proper and safe operation. Example of installation: Cable end NVS-1601CB Equipment end . . . ATTENTION: In order to protect camera additional 1-ch NVS-001CB device must be installed near to the camera. All rights reserved © NOVUS Security Sp. z o.o.
- Page 8 NVS-1601CB - user’s manual ver. 1.0 NOVUS Security Sp. z o.o. ul. Puławska 431, 02-801 Warsaw tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com All rights reserved © NOVUS Security Sp. z o.o. 2009-02-20 ver. 1.0 PG, MK...
- Page 9 ł u g i NVS-1601CB...
- Page 10 Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z Producentem. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
- Page 11 6. Przewody sygnałowe powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. 7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników autoryzowanego serwisu; Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
- Page 12 9. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych urządzenia. Uwaga! Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
-
Page 13: Zawartość Zestawu
16 wejść i wyjść BNC typu żeńskiego, • Dwuzakresowy system ochrony: 100ns - 90V, powyżej 100ns - 12V, • Pasmo przenoszenia: 0 ~ 1 GHz, • Nie wymaga zasilania. • Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o. - Page 14 Mocowanie w szafie rack 3.1 Wygląd i rozmieszczenie elementów urządzenia Widok z przodu Widok z tyłu ① Zacisk uziemienia, ② Wyjście BNC sygnału wizyjnego, od strony ochranianego urzadzenia, ③ Wejście BNC sygnału wizyjnego, Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
- Page 15 Przykładowa instalacja: Strona kabla NVS-1601CB (cable end) Strona urządzeń . . . (equipment end) UWAGA: W celu zapewnienia ochrony kamer zaleca się stosowanie w punkcie kamerowym jednokanałowego urządzenia ochronnego NVS-001CB. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
- Page 16 NVS-1601CB - instrukcja obsługi wer. 1.0 NOVUS Security Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o. 2009-02-20 wer. 1.0 PG, MK...
