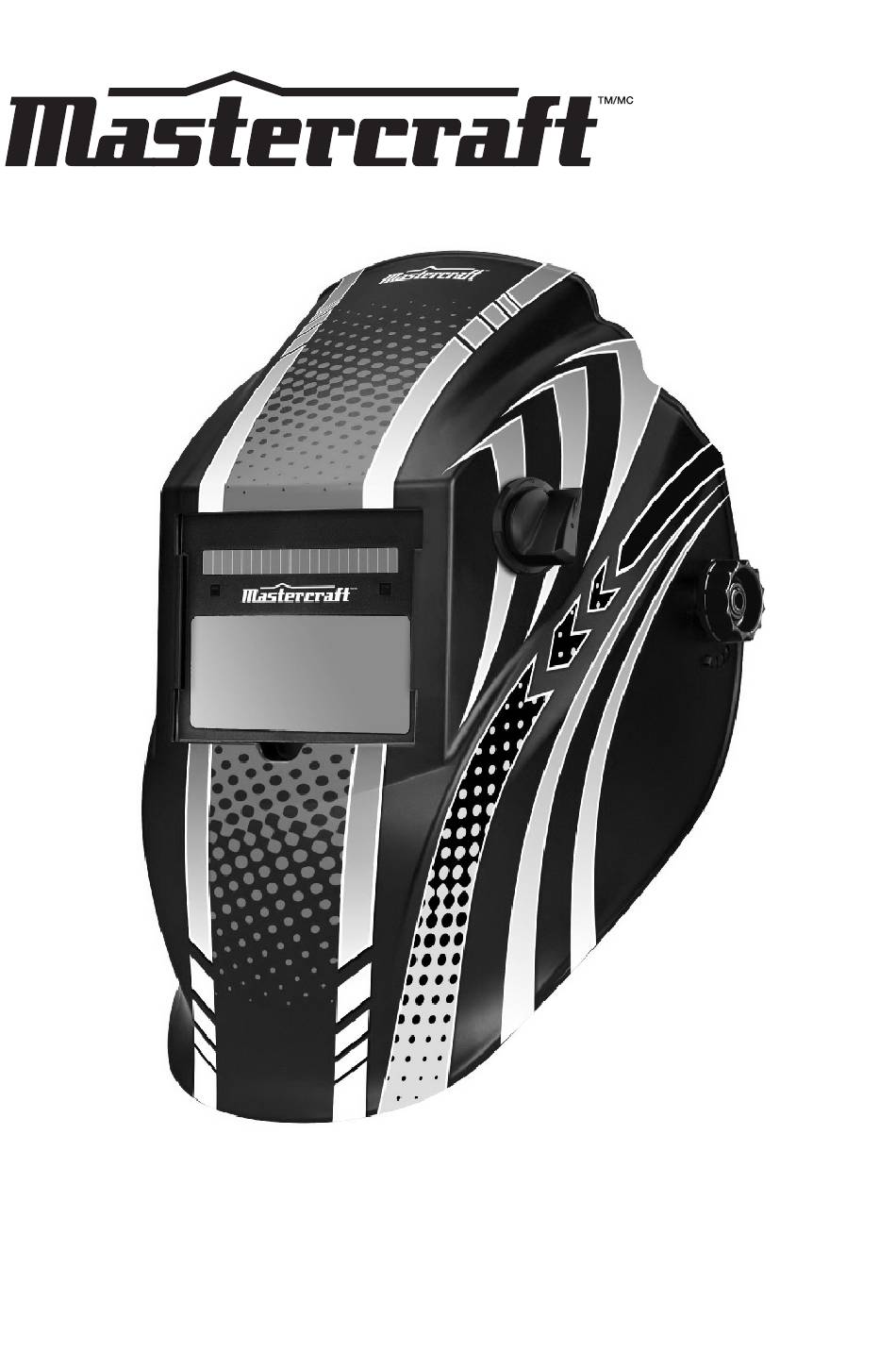

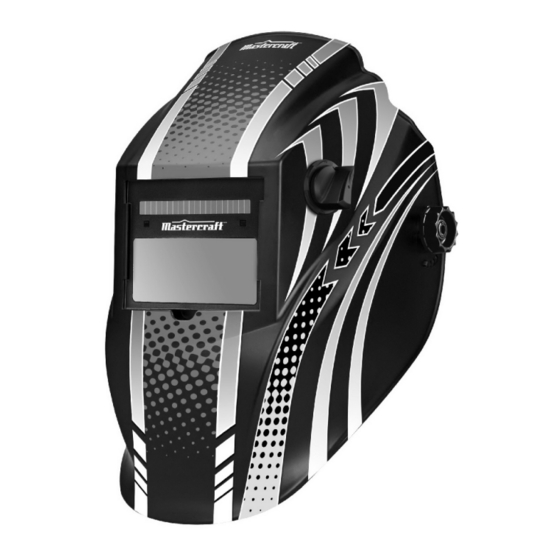

- Page 1 058-9403-2 Auto-Darkening Welding Helmet...
-
Page 2: Safety Warnings - Read Before Using
Professional Quality Welding Helmet SAFETY WARNINGS – READ BEFORE USING WARNING Read & Understand All Instructions Before Using Auto-darkening welding helmets are designed to protect the eyes and face from sparks, spatter, and harmful radiation under normal welding conditions. An auto-darkening filter automatically changes from a light state to a dark state when an arc is struck, and it returns to the light state when welding stops. - Page 3 filter lens. (Reset the headband to even out the distance to the filter.) • Auto-darkening filter does not darken or flickers ① Front cover lens is soiled or damaged. (Change the cover lens.) ② Sensors are soiled. (Clean the sensors surface.) ③...
- Page 4 • ADJUSTING VIEW ANGLE POSITION Please see Fig. 2 • SELECTING SHADE LEVEL Select the shade level you require according to the welding process you will use by referring to the “Shade Guide Table” below for settings. Turn the shade control knob on the side of the helmet to Fig.
-
Page 5: Maintenance
• TEST Before using, press TEST button to see if the auto- darkening filter works well. If the auto-darkening filter BATTERIE FAIBLE does not darken, please replace batteries immediately. ESSAI TEST BATTERY Press and hold test button to preview shade selection before welding (see Fig. -
Page 6: Specifications
SPECIFICATIONS Optical Class: 1 / 1 / 1 / 2 Visual field: " x 1 " Cartridge Size: " x 3 " x " Arc Sensor: Light State: DIN 3.5 Dark State: DIN 9–13 Shade Control: External, variable shade Power On/Off: Fully automatic Sensitivity Control: Low–high, by infinitely dial knob... - Page 7 PAW – Plasma Arc Welding MIG (Light) – MIG on Light Alloys WARNING This Mastercraft product carries a one-year warranty against defects in workmanship and materials. This product is not guaranteed against wear or breakage due to misuse and/or abuse.
- Page 8 058-9403-2 Masque de soudeur photochromique...
- Page 9 Masque de soudeur de qualité professionnelle CONSIGNES DE SÉCURITÉ – À LIRE AVANT D’UTILISER AVERTISSEMENT Lisez attentivement toutes les instructions avant d’utiliser le masque Le masque de soudeur photochromique protège les yeux et le visage contre les étincelles, les éclaboussures et les rayons nocifs dans des conditions de soudage normales. Sa lentille photochromique automatiquement de l’état clair à...
- Page 10 AVERTISSEMENT L’utilisateur pourrait subir de graves blessures s’il ne respecte pas les avertissements susmentionnés ou s’il ne suit pas le mode d’emploi. PROBLÈMES COURANTS ET SOLUTIONS • Assombrissement irrégulier Le serre-tête est mal positionné, et la distance entre les yeux et la lentille filtrante est irrégulière (repositionnez le serre-tête pour réduire la différence de distance par rapport à...
- Page 11 • Vérifiez l’ajustement du serre-tête en relevant et en abaissant le HAUT masque à quelques reprises pendant que vous le portez. Si le serre- tête bouge, réajustez-le jusqu’à ce qu’il soit stable. • RÉGLAGE DE LA DISTANCE ENTRE LE MASQUE ET LE VISAGE fig.
- Page 12 • CHOIX DU DÉLAI Lorsque vous avez terminé de souder, la lentille passe automatiquement de l’état sombre à l’état clair selon un délai prédéterminé pour compenser toute incandescence résiduelle provenant de la pièce à travailler. Le délai/la réaction peut être réglé(e) à « C » (court : 0,1 s) ou «...
-
Page 13: Entretien
ENTRETIEN • REMPLACEMENT DE LA LENTILLE DE PROTECTION AVANT Remplacez la lentille de protection avant si elle est endommagée (c.-à-d. fissurée, égratignée, souillée ou piquée). Placez votre pouce ou un autre doigt dans la cavité se trouvant à l’extrémité inférieure de la lentille et repliez celle-ci vers le haut jusqu’à ce qu’elle se dégage d’un côté... - Page 14 FICHE TECHNIQUE Classe optique : 1 / 1 / 1 / 2 Champ visuel : po x 1 Dimensions de la cartouche : po x 3 po x Détecteurs d’arc : État clair : DIN 3.5 État sombre : DIN 9-13 Régulateur de teinte : Externe, teinte variable Mise en marche / Arrêt :...
-
Page 15: Garantie
LISTE DES PIÈCES ET ASSEMBLAGE 1. Coque (masque de soudeur) 2. Lentille de protection avant 3. Lentille photochromique 4. Lentille de protection intérieure 5. Rondelle de retenue gauche 6. Rondelles angulaires ajustables (2) 7. Rondelles (2) 8. Boutons de tension (2) 9.
