User's Guide For

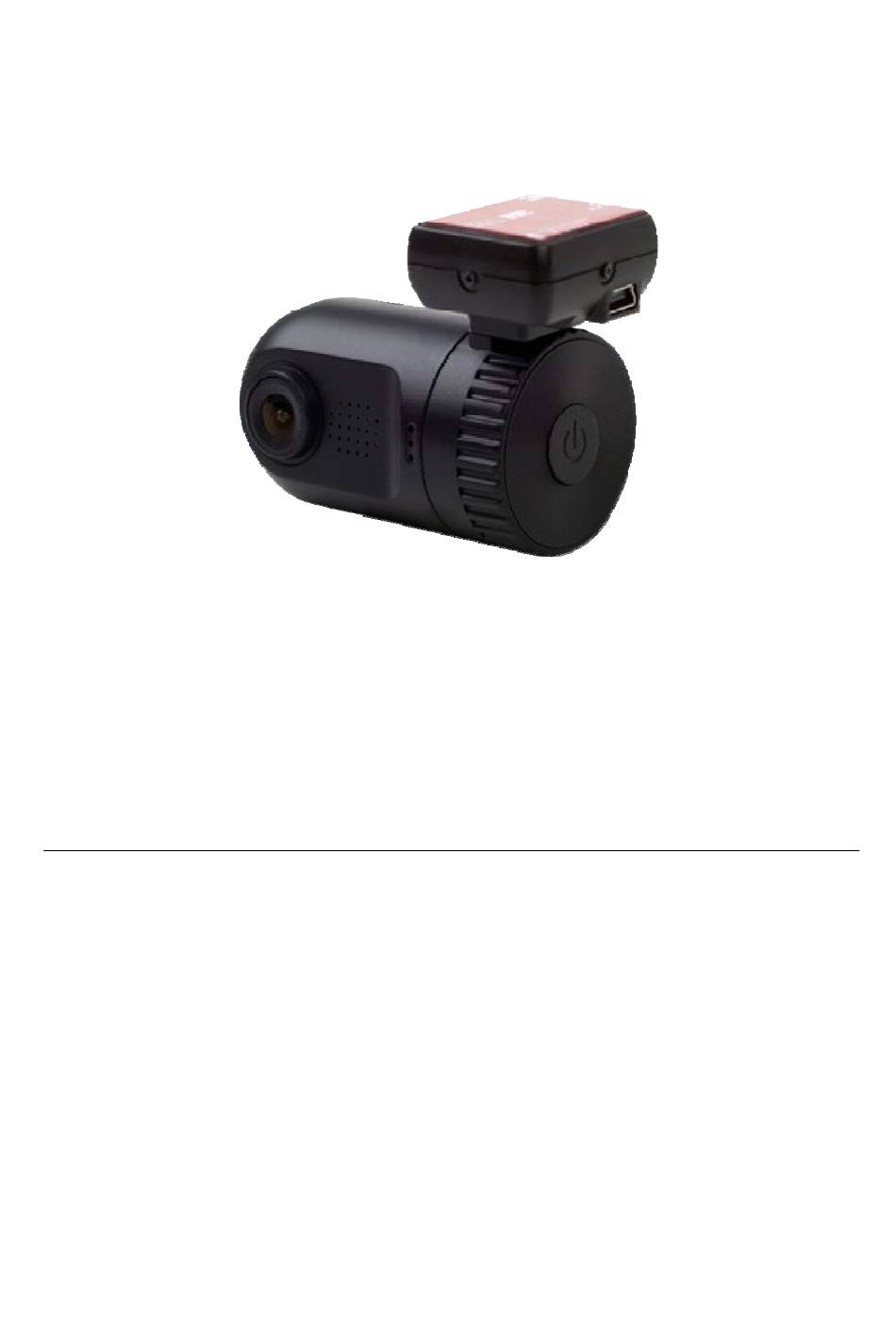

MINI0803 DASH CAMERA

Please read this manual carefully before using.
This manual should be kept for future reference.
WARNING: The dash camera should be set up before driving.
Concentration should be maintained on the task of driving, let the dash
camera record accidents caused by others not you.

Advertisement

loading
Need help?

Need help?

Do you have a question about the MINI0803 and is the answer not in the manual?

Questions and answers

Summary of Contents for Meg MINI0803

  • Page 1 User's Guide For   MINI0803 DASH CAMERA   Please read this manual carefully before using. This manual should be kept for future reference. WARNING: The dash camera should be set up before driving.  Concentration should be maintained on the task of driving, let the dash  camera record accidents caused by others not you.
  • Page 2 Precautions ∙ Do not expose the dash camera to dusty, dirty or sandy areas, if this gets into the camera  or on the lens it can damage the components. 0  0  ∙ The normal operating temperature of the dash camera is 0 C to 40 C (32 F to 104 F） ∙ Do not expose the dash camera to high temperatures.   High temperatures can shorten the life span of electronic device, and extremely high  temperature will shorten the battery and/or degrade the plastic components. Note  extreme temperatures can be achieved in parked cars in direct sunlight.  Expose the dash camera in sunlight with Motion Detection mode may cause the dash  camera crash or damaged as the temperature is too high in your car in summer. ∙ Do not expose the dash camera to a cold environment.   Extremely low temperatures can also damage the electronic components; if there is  water moisture in cold environment, freezing water can cause damage, as the thawing.  ∙ Do not try to dismantle or open the casing. Doing so may result in electrical shock and will  most likely result in damaging the dash camera. ∙ Do not mistreat the dash camera, dropping, sudden impact, and vibration can cause  damage. ∙ Do not clean the dash camera with chemicals, cleaning solution or high concentration  detergent. Only a slightly damp cloth should be used.  1.1 mini0803 Dash Camera Box Content  Dash camera unit (external microSD card required).  GPS tracking mounting bracket  Power lead for cigar lighter  USB Cable  Manual. 1.2 Light Indicator RED = Charging BLUE = Stand By BLUE FLASH = Recording ...
  • Page 3 1.3 mini0803 dash camera appearance and feature icons OK  1. GPS tracker and Bracket (attaches with the 3M sticker)  2. microUSB port (for direct connection to computer)  3. AV port  4. UP/MUTE button (press and hold for MENU)  5. OK button  6. DOWN / LOCK FILE button (press and hold for PLAYBACK)  7. Light indicator  8. Lens  9. microUSB port (for camera & GPS charging)  10. Power button (press and hold 16 seconds to RESET)  11. HDMI port  12. microSD card slot  1.4 PC System Requirements ∙ Windows XP or later operating system. ∙ Intel Pentium 4 2.8GHz CPU or above（recommended 3GHz). ∙ At least 512 MB RAM or above（recommended 1GB). ∙ Standard USB2.0 port or above. ∙ At least 64MB video card or above. ...
  • Page 4 2. Operation  Read this chapter before operating the dash camera. The dash camera is preconfigured for a simple plug and play experience with the most  popular options; the information in this section will help you to customize the settings,  should you require a slight different experience. (For example, turning of the audio  recording or the GPS tracking.)  2.1 Insert a microSD card to the dash camera to store videos and photos. This should be a  CLASS 6 or CLASS 10 High Capacity microSD card up to 32GB 2.1.1. Insert a microSD card into the dash camera to allow recording to the external microSD  card instead of the internal memory (apply to the cameras with internal storage).  2.1.2. The data and video can be recorded to either the microSD card or the internal  memory, if you wish to record to the microSD card (external) this will need to be changed in  the menu. (apply to the cameras with internal storage) 2.2 Turning on your dash camera Press Power button to turn ON/ OFF the dash camera. The dash camera is also pre‐ configured to turn on and start recording once it receives power, i.e. when the engine is  started. 2.3 Taking a Photo 2.3.1. to take a photo while recording, press and hold OK button. 2.3.2. to take a photo while on standby, press and hold OK button.   2.4 Reviewing Video and Photographs on the dash camera display screen. 2.4.1. Once powered on the dash camera will automatically record, it needs to be put into  standby mode by pressing the OK button. 2.4.2. While on standby, press and hold the DOWN button to enter the playback mode. To  enter the recording mode press and hold the DOWN button again. 2.4.3. While in the playback mode, press the UP or DOWN button to highlight the file you  would like to play, then press the OK button to view the file.  2.4.4 To edit a file, use the Up and DOWN buttons to highlight the file, then press and hold  UP button. There will give you options to: Delete file, Protect file, Auto play, Copy to  another card, Switch to other card for review. Press UP/Down to choose and then OK to  confirm the action.  2.4.5 To exit playback mode press and hold the DOWN button.
  • Page 5 2.5 Changing the Default Set‐up Before using the dash camera it may be necessary to change some of the default setting for  your own customisation, for example the driver number is defined by you and the date may  need updating when first powered on. (the camera will automatically update the real time  when GPS connected, for the cameras with GPS module.)  To change the setting, the dash camera should be powered on, the OK button should be  pressed to stop the recording and allow access to the menus for set‐up.  Press and hold the UP button, then use the Up and Down buttons to select an option and  enter by pressing the OK button. 2.5.1 Setting the Date and Time In the menu select ‘Date and Time’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. 2.5.2 Setting Language In the menu select ‘Language’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm 2.5.3 Setting Loop recording The video and data is stored on the memory (internal or external), this can either be a  continuous recording or a segmented loop recording of 1min, 3mins or 5mins blocks. 2.5.3.1 Turning the Loop function OFF The videos recording will continue until the card space is full. Once the memory is full a  “card full” message will be displayed on screen and recording will stop. 2.5.3.2 Setting Loop at 1 min , 3mins, 5mins The recording dash camera will record in segment specified by the loop time interval  selected. Once the memory is full the oldest file will be overwritten with the new recording  (unless the files are locked). 2.5.4 Setting Video Resolution In the menu select ‘Resolution’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm (2304x1296 30fps,  1920×1080  30fps, 1440×1080 30fps, 1280×720 30fps 2.5.5 Setting Video Frequency Flicker In the menu select ‘Flicker’, then press OK button to enter, use the UP and DOWN buttons  to scroll through options and press OK to confirm (50 / 60 Hz). ...
  • Page 6 2.5.6 Setting the White Balance In the menu select ‘White Balance’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm (Auto, Sunny, Incandescent,  Florescent, Cloudy). 2.5.7 Setting the AV Output Format In the menu select ‘TV Type’, then press OK button to enter, use the UP and DOWN buttons  to scroll through options and press OK to confirm. (NTSC / PAL ) 2.5.8 Setting Auto Power Off time In the menu select ‘Auto Power Off’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. (OFF, 1min, 3min, 5min) 2.5.9 Setting Date Time Display In the menu select ‘Date Time Display’, then press OK button to enter, use the UP and  DOWN buttons to scroll through options and press OK to confirm. (OFF / Date / Time / Date  & Time) 2.5.10 Enabling Motion Detection The dash camera starts recording when motion is detected in standby mode this can be  helpful for recording accidents when the vehicle is parked and unattended, i.e. hit and run  on parked cars etc. (if this setting is ‘on’ the dash camera will not power off automatically, it  will only go on standby mode)  Please don’t leave the dash camera under sunlight with the Motion Detection function  working, which may damage the camera due to the high temperature in your car in summer. In the menu select ‘Motion Detection’, then press OK button to enter, use the UP and  DOWN buttons to scroll through options and press OK to confirm. (ON / OFF) 2.5.11 Setting Power Off Screen time In the menu select ‘Power Off Screen’, then press OK button to enter, use the UP and  DOWN buttons to scroll through options and press OK to confirm. (OFF / 1min / 3min / 5min) 2.5.12 Setting Video Recording Mode In the menu select ‘Video Recording Mode’, then press OK button to enter, use the UP and  DOWN buttons to scroll through options and press OK to confirm. (Video & Audio / Video  Only)   ...
  • Page 7 2.5.13 Setting Gravity Sensor Sensitivity. (G‐Sensor) The dash camera will automatically lock the video recording when it is shaken. This is  important in a crash as you may become disorientated or not be able to lock the file which  has recorded the incident. The level of sensitivity is set by selecting the required amount of  G Force required to cause the video to lock. In the menu select ‘G‐Sensor’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. (2G/ 2.5G/ 3G/ 3.5G/ 4G/ 4.5G/  OFF ) 2.5.14 Setting Buttons Beep Volume. In the menu select ‘Key Beep’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. (ON / OFF) 2.5.15 Select Language In the menu select ‘Language’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. (English / Russian / …)  2.5.16 Reset to Default Settings This function allows the device to be reset to factory setting. In the menu select ‘Default Setting’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. (Yes / No) 2.5.17 Format the microSD card This is to format the memory card, which will remove all the data. In the menu select ‘Format’, then press OK button to enter, use the UP and DOWN buttons  to scroll through options and press OK to confirm. (Yes / No) 2.5.18 Firmware Version This shows the software version installed on the dash camera 2.5.19 Setting Video Stamp This is the information that will be printed onto the video recording. There is the options to  show the Date, Time, GPS speed, Driver Number or Off. Not all the information will fit onto  the video stamp so the decision needs to be made as to which information is deemed most  relevant. In the menu select ‘Stamp’, then press OK button to enter, use the UP and DOWN buttons  to scroll through options and press OK to confirm.  ...
  • Page 8 2.5.20 Setting Driver Number This is a 9 character number to help identify the recording. This is proved useful in a fleet of  vehicles as it can be created to relate to a vehicle registration or indicate an individual’s  name. In the menu select ‘Driver Number’, then press OK button to enter, use the UP and DOWN  buttons to scroll through characters and press OK to move to next, then OK to confirm.  2.5.21 Turn GPS logger on The dash camera comes with the GPS module (apply to the cameras which have GPS  module), which allows for vehicle tracking and easy identification of where an accident  happens. It can also help estimate the speed of the vehicle. If you do not want this function  you can turn it off here. In the menu select ‘GPS’, then press OK button to enter, use the UP and DOWN buttons to  scroll through options and press OK to confirm. (Yes / No) 2.5.22 Setting Speed Measurement The speed of the vehicle can be estimated from the GPS data, this can be shown in MPH or  KMH. In the menu select ‘Speed’, then press OK button to enter, use the UP and DOWN buttons to  scroll through options and press OK to confirm. (MPH/ KMH)  2.5.23 Setting Display Rotation  The screen display of this camera can be rotated UP‐SIDE‐DOWN for your special usage.  In the menu select ‘Video Rotation’, then press OK button to enter, use the UP and DOWN  buttons to scroll through options and press OK to confirm. (Yes / No)  2.5.24 Setting LDWS (Lane Departure Warning System)  The LDWS function is used to alarm you if there is a un‐expected lane departure.  There are two lines shown on LDWS calibration screen, please use UP and DOWN buttons to  move the bottom line to align with your car hood and the top line align with the landline,  then press OK to switch and confirm.  2.5.25 Setting WDR (Wide Dynamic Range)  WDR function will help to make the darker section more light when the most view range is  bright, which will help to distinguish the darker details.  In the menu select ‘WDR’, then press OK button to enter, use the UP and DOWN buttons to  scroll through options and press OK to confirm (ON / OFF) ...

  • Page 9: Battery Level

    2.6 Transferring the video files and data  The data can be transferred by taking the microSD out of the dash camera and inserting into  a computer with a card reader. Alternatively the dash camera can be connected directly to  the PC via a USB data cable, working as a USB disk.  2.7 Playback on the TV  The dash camera can be connected to the TV via AV or HDMI connection for playback on the  big screen. When TV connected the device will not be able to record.  3.1 Icons Displayed During Record Mode ICON MEANING WHITE BALANCE Video Mode ICON MEANING TF Card Auto GPS Active Tungsten Estimated speed  Florescent V:‐‐‐‐‐‐‐MPH     KM/H  using the GPS Data FULL HD /1080P/720P Resolution Daylight Loop Record Time Cloudy Battery Level Motion Detection ON Recording On Microphone On 3.2 Icons Displayed During Playback Mode. ICON MEANING ICON MEANING 000:00:15 PLAYBACK TIME PLAY BATTERY LEVEL PAUSE 4. Protecting Video After an Accident. ...
  • Page 10 5. Troubleshooting  Can’t record a video or take pictures  Please check whether the microSD card is locked for protecting, and make sure there is enough  storage space on the card if you set the Loop Recording to be OFF.   Stop automatically while recording        Because the data stream of high‐definition video is huge, please use high‐speed Class 6 or Class  10 microSD card that compatible with SDHC.    It prompt “File Error” while playback the video or image   The wrong storage of data results the file error, please use "Format" Menu to format the  microSD card before using.   No image display on TV screen  Please confirm the AV, HDMI cable is connected correctly, and the TV is set to the correct AV,  HDMI mode.   Image is blurred  Maybe the lens is not clean, please check whether have dirt, fingerprint on the lens .Use lens  paper clean the lens before using. Please remember removing the protecting film on lens  before the first use.   Supply indicator doesn’t work  If the power is not powerful enough, supply indicator will not work.   Image has horizontal stripes interference  This due to the wrong setting of “Flicker” .Please depend on the local power supply frequency,  reset the Flicker: 50 Hz/60 Hz.   It don’t auto start recording  after car power on  Please make sure the loop recording is 1/3/5 mins, not OFF, it won’t auto start recording when  loop recording is OFF; Additional, internal card can’t auto recording, you need change to  external card.   The machine keep automatic recording and can’t stop .  Maybe you have turned on the Motion Detect function; you can check whether there is an  icon  on the screen. When the Motion Detect is ON, it will auto start recording when a  moving object appears within the range of camera; When the screen return to calm, the  recording will stop automatically until a moving object appears again. ...

  • Page 11: Specification

    6. Specification  Image Sensor  1/3inch CMOS 3.5 Mega‐pixel sensor  Display  1.5″TFT（320×240 pixels）  Chipset  Ambarella A7 solution, 1296P 30FPS  GPS Module  GPS Logger (optional)  Memory  microSD card up to 32 G (some model have dual‐card function)  Lens  6G fixed focus  ISO   Auto  Format：JPEG（EXIF2.2）、DCF  Still images  Image resolution： 4M  Format：H.264 (MOV)  Videos  Resolution：2304x 1296 30fps, 1920×1080 30fps, 1440×1080 30fps,   1280×720 30fps  Audio  Built‐in microphone/ speaker(AAC)  Exposure  ‐2.0EV~+2.0EV  compensation  Loop Recording  OFF, 1 min, 3 mins, 5mins  Auto Power Off   OFF, 1 min, 3 mins, 5mins  Auto Screen off   OFF, 1 min, 3 mins, 5mins  PC Interface  USB2.0（High‐speed）  Output  HDMI , Audio‐Video output  AV Output  NTSC/PAL  Format  Battery ...
  • Page 12                           Notes This manual is for guidance and has been produced based on the model as of June2014. This  technology is often refined and updated so the information contained in this manual may be  different with the updated models.  ...
