Het toestel-identifi catieplaatje bevindt zich aan de onderkant van het toestel.
The appliance identifi cation card is located on the bottom of the appliance.
Plak hier het toestel-identifi catieplaatje.
Stick the appliance identifi cation card here.
Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.
When contacting the service department,
have the complete type number to hand.
Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.
You will fi nd the addresses and phone numbers of the service organisation on the guarantee card.

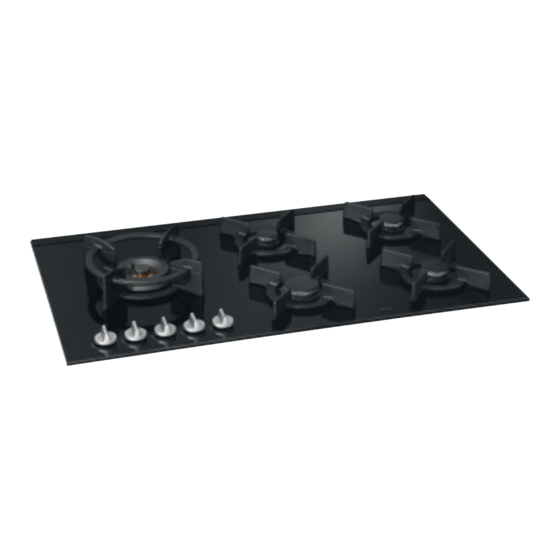

gebruiksaanwijzing
gaskookplaat
instructions for use
gas hob
HG11..MD
HG96..MD
HG97..MC

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HG11 MD Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atag HG11 MD Series

Summary of Contents for Atag HG11 MD Series

  • Page 1 gebruiksaanwijzing gaskookplaat instructions for use gas hob Het toestel-identifi catieplaatje bevindt zich aan de onderkant van het toestel. The appliance identifi cation card is located on the bottom of the appliance. Plak hier het toestel-identifi catieplaatje. Stick the appliance identifi cation card here. Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.
  • Page 2 handleiding ........NL 3 – NL 29 manual .

  • Page 3: Table Of Contents

    UW GASKOOKPLAAT inhoud uw gaskookplaat beschrijving ......... . . NL 4 inleiding .

  • Page 4: Beschrijving

    UW GASKOOKPLAAT beschrijving HG11..MD HG96..MD HG97..MC sterkbrander normaalbrander sudderbrander wokbrander pandrager glasplaat RVS-plaat timer aan-/uittoets 10. bedieningsknop 11. noodstop NL 4...

  • Page 5: Inleiding

    UW GASKOOKPLAAT inleiding Deze gaskookplaat is ontworpen voor de echte kookliefhebber. De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht comfortabel kunt bereiden. Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk. Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen.

  • Page 6: Waar U Op Moet Letten

    VEILIGHEID waar u op moet letten Zorg voor voldoende ventilatie tijdens het gebruik – Houd natuurlijke ventilatieopeningen open. – Bij langdurig gebruik van de kookplaat is extra ventilatie nood zake- lijk. Zet bijvoorbeeld een raam open of installeer een mecha nische ventilator.

  • Page 7: Ontsteken En Instellen

    BEDIENING ontsteken en instellen ontsteken en instellen HG9711MC Elke brander kan traploos worden geregeld tussen vol- en kleinstand. 1. Zone-aanduiding / 0-stand 2. Kleinstand 3. Volstand vlambeveiliging HG9711MC Uw gaskookplaat is uitgerust met vlambeveiliging. Deze zorgt ervoor dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft. Bediening elektronische vlambeveiliging Druk de centrale aan-/uittoets in.
  • Page 8 BEDIENING ontsteken instellen extra eigenschappen elektronische vlambeveiliging HG9711MC Herontsteking Wanneer de vlam gedoofd wordt tijdens het kookproces wordt auto- matisch geprobeerd om de vlam weer tot stand te brengen. Wanneer daarna binnen 10 seconden geen vlam wordt waargenomen, wordt de gastoevoer naar de brander afgesloten. Noodstop Druk de aan-/uittoets in om alle branders in één keer te doven.
  • Page 9 BEDIENING ontsteken en instellen ontsteken en instellen HG9611MD / HG1111MD 1. Timer 2. Selectietoets 3. Noodstoptoets 1. Druk de bedieningsknop in en draai deze linksom. 2. Houd de bedieningsknop 3 seconden ingedrukt in volstand nadat de brander is ontstoken. De vlambeveiliging schakelt in. Noodstop Druk de noodstoptoets in om alle branders in één keer te doven.
  • Page 10 BEDIENING ontsteken en instellen Let op De timer houdt het gerecht niet op de gewenste temperatuur, dit regelt u zelf met de bedieningsknop. Uitschakelen van één of meerdere timers Als u een timer niet meer wilt gebruiken, kunt u deze uitschakelen. Activeer de betreffende timer door (meerdere keren) op de selectietoets te drukken en gebruik de - toets om de tijd op ‘00’...

  • Page 11: De Kookplaat Optimaal Gebruiken

    COMFORTABEL KOKEN de kookplaat optimaal gebruiken Instellen – Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden. – Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel.
  • Page 12 COMFORTABEL KOKEN de kookplaat optimaal gebruiken Instellen wokbrander Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u: – van te voren de ingrediënten in reepjes, plakjes of stukjes snijdt; – bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf-, maïs-, zonnebloem- of arachide olie.

  • Page 13: Algemeen

    ONDERHOUD algemeen Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt. – Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden! Gebruik niet te veel vocht, aangezien dit de bran der of ven ti la tie o pe- nin gen kan bin nendrin gen.
  • Page 14 ONDERHOUD algemeen Wokbrander Branderdeksel Branderdeksel Positioneringsnok Luchtring Branderkop Thermokoppel Bougie NL 14...
  • Page 15 ONDERHOUD algemeen algemeen – Regelmatig onder houd direct na gebruik voor komt dat over ge kookt voed sel lange tijd kan inwer ken en hard nek ki ge, moei lijk te ver wij de ren vlekken ver oor zaakt. Gebruik hiervoor een mild reinigingsmiddel. –...
  • Page 16 ONDERHOUD algemeen reinigen verwijderbare branderdelen De verwijderbare branderdelen (inclusief wok) kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek. Bij hardnekkige vlekken kunt u de delen laten weken in een sopje. Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.
  • Page 17 STORINGEN algemeen Wanneer u twijfelt over de goede werking van uw kookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten: Aan-/uittoets HG9711MC De aan-/uittoets op de H9711MC kan een aantal functies en foutmeldingen weergeven.

  • Page 18: Storingstabel

    STORINGEN storingstabel SYMPTOOM STATUS OPLOSSING Rode LED in de knop brandt Er is een fout opgetreden Neem contact op met de continu. in de elektronica in uw servicedienst. kookplaat. Storingstabel (HG1111MD/HG9611MD/HG9711MC) Wanneer u twijfelt over de goede werking van uw gaskookplaat betekent dit niet automatisch dat er een defect is.
  • Page 19 STORINGEN storingstabel SYMPTOOM MOGELIJKE OORZAAK OPLOSSING Een brander ontsteekt niet. Hoofdgaskraan gesloten. Open de hoofdgaskraan. Storing aan het gasnet. Informeer bij uw gas- leverancier. Gasfl es of -tank is leeg. Sluit een nieuwe gasfl es aan of laat de tank vullen. Verkeerd soort gas gebruikt.
  • Page 20 STORINGEN storingstabel Instellen SYMPTOOM MOGELIJKE OORZAAK OPLOSSING Brander dooft na het U heeft de bedieningsknop Houd de bedieningsknop ontsteken. niet lang genoeg ingedrukt voldoende lang ingedrukt gehouden (HG9611MD en tussen de vol- en de klein- HG1111MD). stand. Bij eerste gebruik kan dit langer duren i.v.m.

  • Page 21: Afvoeren Toestel En Verpakking

    MILIEU ASPECTEN afvoeren toestel en verpakking Instellen Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: • karton; • papier; • polyethyleenfolie (PE); • CFK-vrij polystyreen (PS-hardschuim); •...

  • Page 22: Algemeen

    INSTALLATIEVOORSCHRIFT algemeen Instellen Dit toestel mag alleen door een erkend installateur worden aangesloten. Let op De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje. Dit is een klasse 3 toestel (inbouwtoestel). gasaansluiting De gasaansluiting moet voldoen aan de nationale en lokale voorschriften. Wij adviseren de kookplaat aan te sluiten met een vaste leiding.
  • Page 23 INSTALLATIEVOORSCHRIFT algemeen Instellen elektrische aansluiting HG9711MC 230 V - 50 Hz - 5,1 Watt HG9611MD / HG1111MD 230 V - 50 Hz - 5,0 Watt De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften. Wandcontactdoos en stekker moeten te allen tijde bereikbaar blijven. Als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

  • Page 24: Inbouwen

    INSTALLATIEVOORSCHRIFT inbouwen Instellen kookplaat voorbereiden 1/2" ISO 228 1/2" ISO 228 (recht) (recht) 1/2" ISO 228 (recht) 1/2" ISO 7/1 (conisch) alleen voor Afdichtring Frankrijk Afdichtring Monteer de bijgeleverde knie op de gasaansluiting van het toestel. alleen voor Frankrijk Indien er een lade direct onder de kookplaat wordt geplaatst, monteer dan het bijgeleverde gasbuis-verlengstuk en vervolgens de bijgeleverde knie op de gasaansluiting van het toestel.
  • Page 25 INSTALLATIEVOORSCHRIFT inbouwen Instellen Verwijder de beschermfolie van het afdichtband (A) en plak het band in de groef van de aluminium profielen (HG1111MD/HG9611MD) of rondom de uitsparing in het werkblad (HG9711MC). Plak het afdichtband niet door de hoek, maar knip 4 stukken die goed aan sluiten in de hoek.
  • Page 26 INSTALLATIEVOORSCHRIFT inbouwen Instellen inbouwmaten HG9611MD en HG9711MC NL 26...
  • Page 27 INSTALLATIEVOORSCHRIFT inbouwen Instellen inbouwmaten HG1111MD NL 27...
  • Page 28 INSTALLATIEVOORSCHRIFT inbouwen benodigde vrije ruimte rondom Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot niet hittebestendige materialen. Let ook op bij materialen die kunnen verkleuren (zoals roestvaststaal). De kookplaat mag naast slechts één verticale wand ingebouwd worden. Let op De onderzijde van de kookplaat wordt heet.

  • Page 29: Gastechnische Gegevens

    INSTALLATIEVOORSCHRIFT technische gegevens gastechnische gegevens G25/25 mbar G20/20 mbar G25/20 mbar G30/29 mbar G31/29 mbar G31/37 mbar G30/50 mbar G31/50mbar brandertype (kW) (kW) (kW) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) sudder 1.00 1.00 0.90...
  • Page 30 notities NL 30...
  • Page 31 YOUR GASHOB contents your gas hob description ..........GB 4 introduction .

  • Page 32: Description

    YOUR GASHOB description HG11..MD HG96..MD HG97..MC rapid burner semi-rapid burner simmer burner wok burner pan support glass plate stainless steel plate timer on / off key 10. control knob 11. emergency stop key GB 4...

  • Page 33: Introduction

    YOUR GASHOB introduction This ATAG gas hob has been designed for the real lover of cooking. The differences in burner capacity mean that you can cook any type of dish. This appliance complies with all requirements of the Cooking Approval quality mark.

  • Page 34: What You Should Pay Attention To

    SAFETY what you should pay attention to Ensure that there is adequate ventilation during use – Keep natural ventilation openings open. – When using the hob for long periods, extra ventilation is necessary. Open a window for instance or install a mechanical fan. Use the hob only for preparing dishes –...

  • Page 35: Igniting And Adjusting

    CONTROLS igniting and adjusting switching on and igniting HG9711MC Each burner can be adjusted continuously between the high and low settings. 1. Burner indication / 0-setting 2. Low setting 3. High setting fl ame failure device HG9711MC Your gas hob has a flame failure device. This ensures that the gas supply is shut off if the flame goes out during cooking.
  • Page 36 CONTROLS igniting and adjusting extra characteristics electronic fl ame failure device HG9711MC Re-ignition If the fl ame goes out during cooking, the device will automatically attempt to restart the fl ame. If no fl ame is detected within 10 seconds of the attempt to re-ignite the burner, the gas supply to the burner will be cut off .
  • Page 37 CONTROLS igniting and adjusting switching on and igniting HG9611MD / HG1111MD 1. Timer 2. Selection key 3. Emergency stop key 1. Keep the control knob pressed and turn it anti-clockwise. 2. Keep the control knob pressed for 3 seconds in high setting after the burner has ignited.
  • Page 38 CONTROLS igniting and adjusting Attention The timer will not keep the dish at the desired temperature, this is adjusted manually using the control knob. Deactivate one or more timers If you want to stop using a timer, you can deactivate this timer. First activate the relevant timer by pressing the selection key and set the time to ‘00’...
  • Page 39 COMFORTABLE COOKING optimal use of the hob Instellen – Always ensure that the flames remain below the pan. If flames play around the pan, a lot of energy is lost. In addition, the handles can get too hot. – Do not use pans with a base diameter less than 12 cm. Smaller pans are not stable.

  • Page 40: Optimal Use Of The Hob

    COMFORTABLE COOKING optimal use of the hob wok burner With the wok burner you can prepare dishes at a very high temperature. For this purpose it is important: – to cut the ingredients into strips, slices or pieces before cooking; –...

  • Page 41: General

    MAINTENANCE general Your appliance has been manufactured from high-grade materials, which are easy for you to clean. – Burner parts should not be cleaned in the dishwasher. The parts may be damaged by the dishwasher detergent! Do not use too much water as this can penetrate into the burner or ventilation openings.

  • Page 42: General

    MAINTENANCE general Wokburner GB 14...
  • Page 43 MAINTENANCE general general – Regular cleaning immediately after use prevents over-cooked food being able to become ingrained and cause stubborn stains that are difficult to remove. Use a mild cleaning agent. – Clean the control knobs, burners and pan supports first and then the glass plate.
  • Page 44 MAINTENANCE general cleaning removable burner components The removable burner components (including wok) are best cleaned with a mild cleaning product and a soft cloth. In the case of obstinate stains you can soak the parts in hot suds. Never use scouring powder, scouring pads, sharp objects or aggressive cleansing agents.
  • Page 45 FAULTS faults table If the appliance does not work properly, this does not always mean that it is defective. Try to deal with the problem yourself first by checking the points mentioned below: On / Off key HG9711MC The On/Off key on the HG9711MC appliance can indicate a number of functions and faults.
  • Page 46 If the appliance does not work properly, this does not always mean that it is defective. Try to deal with the problem yourself first by checking the points mentioned below in the table or visit our website ‘www.atag.nl’ for more information. SYMPTOM STATUS...
  • Page 47 FAULTS faults table Instellen SYMPTOM STATUS SOLUTION A burner does not ignite. Main gas tap closed. Open the main gas tap. Fault in the gas network. Check with your gas supplier. Gas bottle or tank is empty. Connect a new gas bottle or have the tank fi lled.
  • Page 48 In case of trouble contact the service department. The service department telephone number can be found on the guarantee card provided or on www.atag.nl. Attention This appliance may only be connected by a qualified installer!
  • Page 49 ENVIRONMENTAL ASPECTS disposal of package and appliance In the manufacturing of this appliance durable materials were used. Make sure to dispose of this equipment responsibly at the end of its lifecycle. Ask the authorities for more information regarding this. Th e appliance packaging is recyclable. Th e following may have been used: •...
  • Page 50 INSTALLATION INSTRUCTIONS Instellen general The fitting of the appliance should only be carried out by a registered Corgi gas fitter. Attention The type of gas and the country for which the appliance has been designed are indicated on the ratings plate. This is a category 3 appliance (built-in appliance).
  • Page 51 INSTALLATION INSTRUCTIONS Instellen general electrical connection HG9711MC 230 V - 50 Hz - 5,1 Watt HG9611MD / HG1111MD 230 V - 50 Hz - 5,0 Watt The electrical connection must comply with national and local regulations. Wall socket and plug must be accessible at all times. If you want to make a fixed connection, ensure that a multi-pole switch with a distance between contacts of 3 mm is installed in the supply cable.
  • Page 52 INSTALLATION INSTRUCTIONS building in Instellen preparing the hob only for France Fit the elbow supplied on the appliance’s gas connection. only for France If a drawer is to be installed immediately below the hob, connect the hose extension and the elbow pipe, both of which are supplied, to the gas connection on the appliance.
  • Page 53 INSTALLATION INSTRUCTIONS building in Instellen Remove the protective foil of the sealing strip (A) and attach the sealing strip in the groove of the aluminium profiles (HG1111MD/ HG9611MD) or around the cut-out in the worktop (HG9711MC). Do not attach the sealing strip through the corner. Instead, cut 4 pieces that fit tightly together in the corners.
  • Page 54 INSTALLATION INSTRUCTIONS building in Instellen building in dimensions HG9611MD and HG9711MC GB 26...
  • Page 55 INSTALLATION INSTRUCTIONS building in Instellen building in dimensions HG1111MD GB 27...

  • Page 56: Building In

    INSTALLATION INSTRUCTIONS building in space to be left free around the appliance A hob generates heat. Leave a sufficient distance between the appliance and non heat-resistant materials. Take care also with materials that may discolour (such as stainless steel). The gas hob may only be built in next to one vertical wall. Attention The bottom of the hob becomes hot.

  • Page 57: Technical Information

    INSTALLATION INSTRUCTIONS technical information gas information G25/25 mbar G20/20 mbar G25/20 mbar G30/29 mbar G31/29 mbar G31/37 mbar G30/50 mbar G31/50mbar burner type (kW) (kW) (kW) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) simmer 1.00 1.00...
  • Page 58 notes GB 30...
