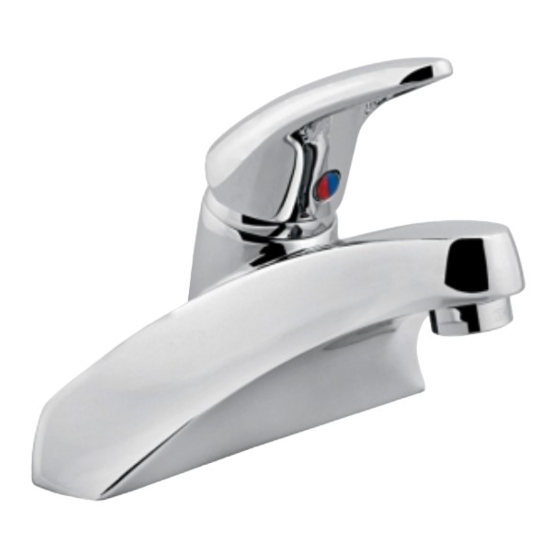

Helvex Mantiss EP-92 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida
perico
llave de plomero
adjustable
plumber´s wrench
wrench
Instalación General

/ General Installation

1 Cierre el suministro de agua.
Ubique y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del lavabo. Si se trata de un
reemplazo de grifo, quite el grifo viejo y limpie completamente la
superficie del lavabo.
Locate and close the water supply valve.
Usually found under the sink. If it is a replacement faucet, remove
the old faucet and clean the entire surface of the sink.

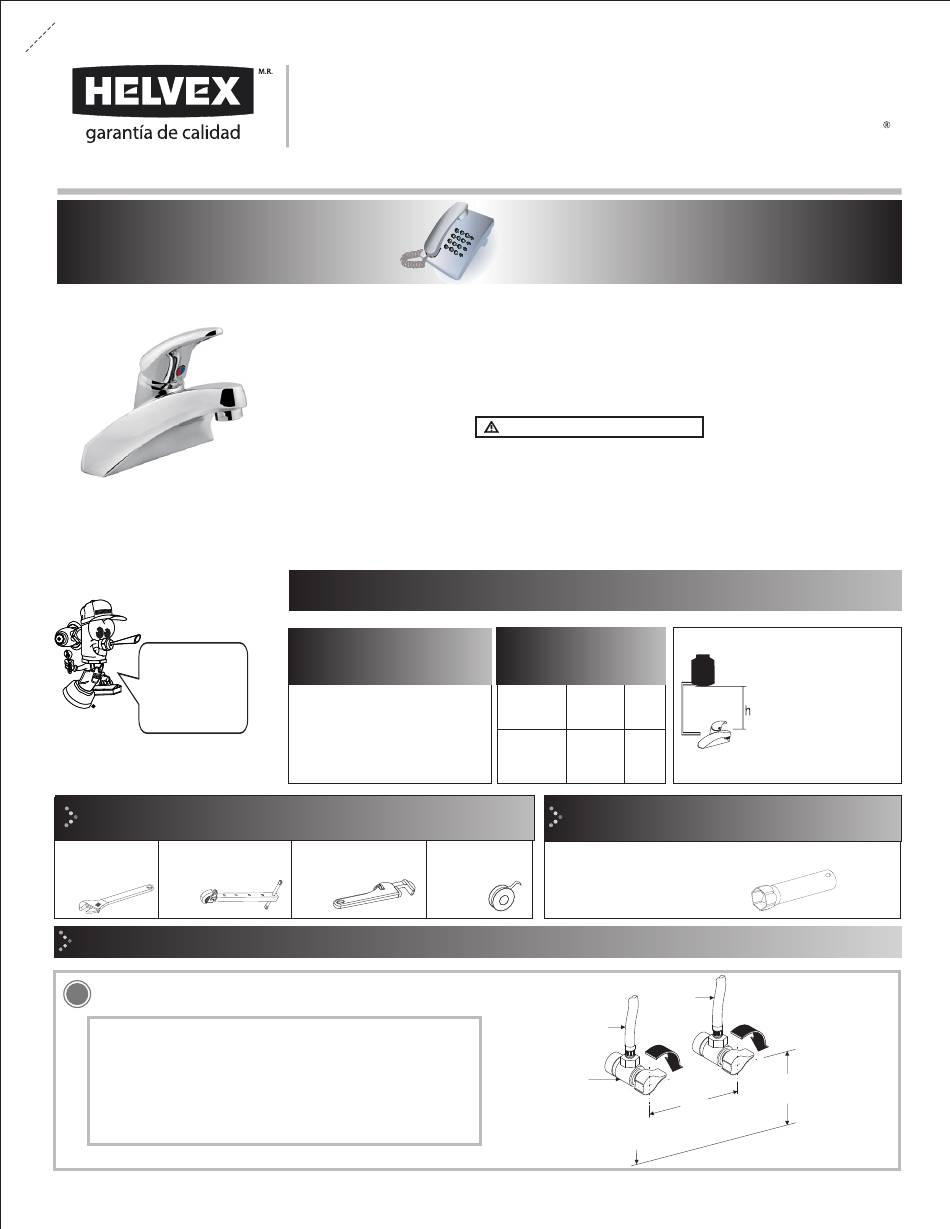

GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Requerimientos de
Instalación

Installation Requirements

Para el correcto funcionamiento de
este producto, la presión mínima
es de (0,25 kg/cm²) 3,55 PSI.
For the correct operation of this
product, the minimum pressure is
(0,25 kg/cm²) 3,55 PSI.
/ Required Tools
llave inglesa teflón
plumber
wrench
tape
/ Close the water supply.
Refacciones Originales: Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
to the product in any finish.
Relación
Altura Tinaco-Presión
Relation
Tub Height-Pressure
Altura (h)
kg/cm² PSI
Height (h)
5 m 0,5 7,11
6 m
0,6 8,53
4 m
0,7 9,95
Herramienta Incluida en su Producto
/ Tools Included in your Product
llave hexagonal 1 1/4"
1 1/4" hexagonal
Caliente
hot
válvulas
angulares
angle stops
NPT
(Nivel de Piso Terminado)
(Finished Floor Level)
1-02-2922-1
EP-92
EP92-1.9
Mantiss
Monomando de 4" con Desagüe de
Push / 4" Single Control Faucet with
Push Drain
01 800 890 0594 01 800 890 0594
01 (55) 53 33 94 00 01 (55) 53 33 94 00
53 33 94 21 53 33 94 21
Ext. 5068, 5815 y 5913
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the water tank (0,1
kg/cm²) [1,42 PSI]
equivals.
Fría
cold
*55 cm
(21,6")
*20,3 cm
(8")
*Medidas Recomendadas
*Recommended dimmensions
