AGPtek LEDGTA Welcome Manual

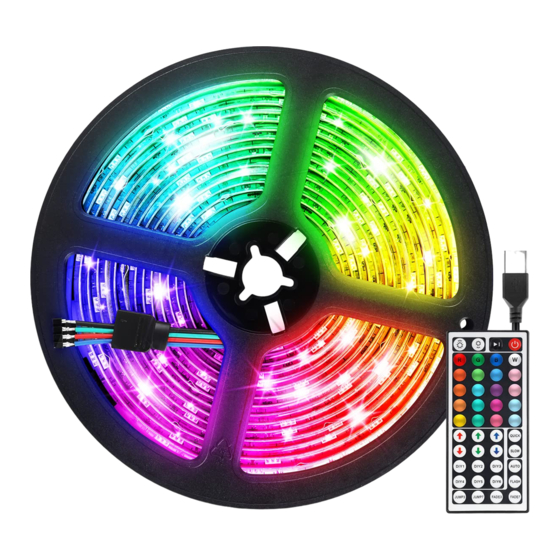

Smart wifi led strip light
Hide thumbs

Advertisement

Quick Links

Download this manual
Welcome Guide
Smart WiFi LED Strip Light
English
01 - 23
|
24 - 46
日本語
Model: LEDGTA

Advertisement

loading
Need help?

Need help?

Do you have a question about the LEDGTA and is the answer not in the manual?

Questions and answers

Summary of Contents for AGPtek LEDGTA

  • Page 1 Welcome Guide Smart WiFi LED Strip Light English 01 - 23 24 - 46 日本語 Model: LEDGTA...
  • Page 3 Product Parameter Category LED Controller Domination Principle WiFi Magic Home Pro Operation Platform Android 4.0 or IOS 9.0 or higher LED Drive Type Constant voltage MOSFET Channels Input Voltage DC 5-28 V Max Output Power 144W Work For LED Strip or other constant voltage lights Connect Method Common Anode IP Rating...
  • Page 4 Controller Connection Mode Power adapter LED Strip or other constant voltage lights Connection schematic diagram Controller and device connection: It is necessary to ensure that the red arrow of The connection between the the controller corresponds to the black arrow at controller and the power supply the device end, otherwise the device will have a short circuit.
  • Page 5 Software Guidance for iOS APP Installation Instructions: Method 1: Search Magic Home Pro in “APP Store” and download the app. Magic Home Pro Method 2: Download the APP by scanning the QR code for free. Software Guidance for Android APP Installation Instructions: Method 1: Search Magic Home Pro in “Google Play Store”...
  • Page 6 Instructions There are three different ways to connect the controller after it has been connected to the power supply. a) Wi-Fi Mode: 1. Register/Login your Magic Home account. 2. Open the app and Click "+" button on the top right corner, then select "connect device to Wi-Fi network".
  • Page 7 3. Open the Wi-Fi interface of phone and connect to the “LEDnetxxxxx” signal. (if can’t find, please reset your controller, turn it on & off for 3 times.) After successful connection, go back to the Magic Home Pro app. 4. Connect to your home network. Select your home network in the Wi-Fi list and enter the correct Wi-Fi password.
  • Page 8 b) Remote Control via Internet: When Wi-Fi mode is completed, the remote settings are enabled by default. No matter where you are, you still can control your lights with APP as long as there’s Wi-Fi/3G/4G internet for your smartphone. c) 1 to 1 Mode: Open mobile Wi-Fi network signal, find “LEDnet******”...
  • Page 9 a) Button Function Pause/run ON/OFF Brightness +/- Static Mode Speed + Speed - DIY Mode Dynamic Mode Loop White Color Strobe 7 Color jumpy 3 Color jumpy change or fade change or fade b) Summarization 44-keys infrared LED RGB remote controller adopts advanced micro computer technology which controls all kinds of led lightings.
  • Page 10 c) Functional Specification ON/OFF Press to turn on/off the controller Pause/Run Press to suspend mode operation Press to lighten the lights Brightness+/- Press to dim the lights Static Modes Static mode can be selected quickly DIY your own colors and press those buttons above DIY mode buttons to adjust the luminance of your lights.
  • Page 11 Speed + Press to speed up the modes Speed- Press to slow down the modes Dynamic Mode Press to achieve all dynamic mode Loop cyclic transformation White Color Press to achieve white color strobe Strobe mode 7 Colors Fade Press to achieve 7 colors fade mode 3 Colors Fade Press to achieve 3 colors fade mode 7 Colors Jump...
  • Page 12 Work With Google Assistant Step 1: Create Your Magic Home Cloud Account In order to control your smart light with the Google Assistant or control them remotely, you need to create a Magic Home cloud account and sign in. Step 2: Add Your Light and Modify The Name Make sure there is at least one smart light in device list, and enable your lights for remote control.
  • Page 13 Step 3: Add Home Control Action Add device in Home Control of the Home app. Select “Magic Home WiFi”. Step 4: Login with Your App Account Enter your app account and password to finish the account linking. (Use the Magic Home cloud account you used on step 1).
  • Page 14 Supported Voice Commands Say "Ok Google" or "Hey Google", then.. Turn on <light name> Dim <light name> Brighten <light name> Set <light name> to [50%] Dim/Brighten <light name> by [50%] Turn <light name> [color] Turn on/off all the lights Is <light name> on? Changing Colors on Your Lights Color options that the voice control of Google Home can support are: Blue, Orange, Crimson , Purple, Cyan, Red, Fuchsia, Salmon, Gold, Sky Blue, Green,...
  • Page 15 Step 2: Add Your Light and Modify The Name Make sure there is at least one smart light in device list, and enable your lights for remote control. On "Home" page, long press light to rename. Step 3: Enable Alexa Skill The next step is to download the Amazon Alexa app.
  • Page 16 Step 4: Login and Discover Devices Use your Magic Home cloud account you created in step 1 to sign in to "Magic Home" Skill. The next step is to discover your smart lights from Alexa app. You can say “Alexa, discover devices”. Once Alexa has completed discovering your smart lights, they will be shown in the Smart Home section in Alexa app.
  • Page 17 Alexa, change the [light name] to the color blue Alexa, make the [light name] warm white Alexa, change the [light name] to the cool white Alexa, set the [light name] to daylight Changing Colors on Your Lights Color options that the voice control of smart lights via Alexa can support are: Blue, Orange, Crimson, Purple, Cyan, Red, Fuchsia, Salmon, Gold, Sky Blue, Green, Teal, Lavender, Turquoise, Lime, Violet, Magenta, Yellow Product Function Introduction...
  • Page 18 In DIY function, you can select your favorite colors and gradual, jump or strobe between the functions. Press the menu “customs” and then “Add New Mode”. By briefly pressing one of the selection rectangles, you can change the color. By pressing long, you can delete the color.
  • Page 19 The controller has a build in timer function. To do so, press on the top right, next to ON/OFF, switch the clock icon. Then the selection menu will be shown with Time, Repeat (Mon-Sun), ON/OFF switch and the optional model (color setting, brightness and gradient program.) The timer will not operate when the power supply is interrupted.
  • Page 20 Light and music rhythm synchronization function In this function, you can let the connected LED shine in the rhythm of the music will be played on the smartphone or tablet. To do this, select the menu item “select music” and then select the desired music on your music library on smartphone or tablet.
  • Page 21 Microphone function Click/ go to “Disco” interface of the APP. In this function, the connected LED light lights up depending on the volume/noise from the outside like a microphone. This also works when playing music or there is a noise from outside, the light will begin “dancing” base on different rhythm. The microphone sensitivity can be adjusted by the slider.
  • Page 22 Background color function of camera In this function, you can select a color with the smartphone or tablet where you point the camera of your smartphone or tablet to an object. The selected color will be display from the connected LED light in the RGB spectrum. This can be done manually transmitted to the LED light with “Manual”...
  • Page 23 2. Why can't the controller connect with router? Firstly, please ensure to input the correct Wi-Fi password. If the password is correct and the controller still fails to connect with router, please shut down the controller and router, then turn on the router and the controller 30 seconds later.
  • Page 24 4. Ensure that the phone can be connected with the router. 5. Ensure that you have entered the correct password to your router. 6. Make sure the device is connected to the 2.4GHZ Wi-Fi band and is broadcasting. Besides, the router cannot be set to hidden. 7.
  • Page 25 10. If the router opens wireless MAC address filter, try to remove the device out of router MAC filter list and make sure the router does not forbidden networking of device. Attentions 1. Please use the product in a dry environment. 2.
  • Page 26 製品仕様 製品名 LED テープライト WiFi 通 信 方 式 アプリケーション Magic Home Pro（iOS）、Magic Home （Android） 操作システム Android 4.0 或いは IOS 9.0 以上 LED 作業タイプ 定電圧：MOSFET チャンネル 入力電圧 DC 5-28 V 最大出力電力 144W 使用範囲 LED テープライト/ その他の定電圧ライト 接続方法 コモンアノード IP レベル IP20 動作温度...
  • Page 27 接続方法 電源アダプタ LED テープライト 接続概略図 コントローラーとテープライトの接続： コントローラーの赤い矢印が LED テープライト端末の黒 コントローラーと電源の接続 い矢印に合わせているかどうかご確認ください。※合わ せない場合、製品に短絡が発生する可能性があります。 ご注意： 製品に DIY をしたい場合は、当方のカスタマーサ ービスにご連絡ください。DIY 改造を行う場合、 左側の図の指示に従ってください。...
  • Page 28 Wi-Fi 制御・ iOS APP のインストール手順 ● 方法１：「App Store」で「Magic Home Pro」を検索し、ダウンロードしてくださ い。 Magic Home Pro ● 方法２：右側の QR コードをスキャンして、 アプリをダウンロードしてください。 Wi-Fi 制御・ Android APP のインストール手順 ● 方法１：「Google Play Store」で「Magic Home」を検索し、ダウンロードしてく ださい Magic Home ● 方法 2：右側の QR コードをスキャンして、 アプリをダウンロードしてください。...
  • Page 29 使い方 本製品に電源を入れたら、三つの接続方法があります。 a) Wi-Fi モード： 1. 「Magic Home Pro」アカウントを登録/ログインします。 アプリを開き、右上の「+」ボタンをクリックして、 「デバイスを Wi-Fi ネットワークに接続」を選択しま す。...
  • Page 30 3. スマホの Wi-Fi インターフェイスを開き、Wi-Fi「LEDnetxxxxx」に接続します。 （注意：見つからない場合は、コントローラーの接続端子を約 3 回抜き差ししてコント ローラーをリセットしてください。）接続が成功したら、「Magic Home Pro」アプリ の界面に戻ってください。 4. ホームのネットワークに接続します。Wi-Fi リストでホームネットワークを選択し、 正しい Wi-Fi パスワードを入力します。 次にデバイス名を入力し、「完了」をクリック します。...
  • Page 31 b）インターネット経由での制御： Wi-Fi モードが設定完了すると、リモート設定はデフォルトで有効になります。スマホが Wi-Fi / 3G / 4G インターネットに接続されている限り、どこにいてもこのアプリで本製品の 照明を制御できます。 c) 1 To 1 モード： Wi-Fi をオンにして、ネットワークリストで「LEDnet ******」を接続してください。 アプリのコントロールインターフェイスに入ります。 Wi-Fi が接続完了したら、アプリを使 って製品を制御できます。 （注意：室内でのみ使用でき、作業範 囲は 20 メートル以内です。） リモコンの使い方 44 キーの赤外線制御リモコン 1. コントローラが出荷される際、最初に 4 つのチャネルがデフォルトで RGBW の順序 にそろえて配列されます（RGB バージョンは GRB、RGBWC バージョンは GRBWC で す）。出力チャネルの順序を変更する場合、以下の手順に従って操作してください。手...
  • Page 32 2. RGBW バージョンでは、W ボタンを押して RGB 混合白色光が表示されます。W ボタ ンを 2 秒間長押して W チャネルに切り替えます。 a) 各部の名称 一時停止/実行 ON/OFF 明るさ +/- 静態モード 速度+ 速度- DIY モード 自動モード 点滅モード 三つの色が徐々に切替 七つの色が徐々に切替 b) 機能 44 キーの赤外線 LED RGB リモコンは、最新のマイクロコンピューター技術を採用、あ らゆる種類の LED 照明を制御できます。リモコンを使って、色、速度、明るさ、動的モ ードを調整し、お好きな色をカスタムできます。...
  • Page 33 c) 名前と動作 オン/オフ 押すると電源をオン/オフにします。 一時停止/実行 押するとモードを一時停止します。 明るさ+/- ライトの明るさを調整します。 静態モード 静態モードをすばやく選択できます。 DIY モードをカスタマイズできます。ま ずは DIY ボタンを一回押してください。 次は、上記の矢印ボタンを押すより明る DIY モード さを調整してカスタムモードを作成しま す。DIY モードが保存されたら、使用で きます。 DIY モードでの DIY モードの明るさを調整します。 明るさ+/-...
  • Page 34 速度+ 点滅速度を速めます。 速度- 点滅速度を遅くします。 押せばすべての静態的なモードを繰り返 自動モード して切り替えます。 白色点滅 白色点滅モードに入ります。 ７色徐々に変化 7 つの色が徐々に切り替えます。 3 色徐々に変化 3 つの色が徐々に切り替えます。 7 色急速に変化 7 つの色が急速に切り替えます。 3 色急速に変化 3 つの色が急速に切り替えます。...
  • Page 35 設置手順 Google Assistant ● ステップ 1：Magic Home Cloud アカウントを作成 「Google Assistant」でスマートライトを制御したり、リモートで制御したりするに は、Magic Home アカウントを作成してサインインする必要があります。 ● ステップ 2：ライトを追加し、名前を変更 デバイスリストに少なくとも 1 つのスマートライトがあることを確認し、ライトをリモ ート制御できるようにします。「ホーム」界面で、ライトを長押すより名前を変更しま す。...
  • Page 36 ● ステップ 3：「ホームコントロール/Home Control」を追加 Home アプリの「Home Control」でデバイスを追加します。そして、「Magic Home WiFi」を選択します。 ● ステップ 4：アカウントにログイン ステップ１に作成したアカウントを使用して、アプリのアカウントとパスワードを入力 してください。デバイスは Home にあります。ライトが「ホームコントロール」界面に 表示されます。...
  • Page 37 ● ステップ 5：ライトを制御 すべての設定が完了したら、音声でライトを制御できます。 サポートされる音声指令 まずは「OK Google」または「Hey Google」で声をかけると、起動します。 そして、以下の指令で声をかけて、デバイスを制御できます。 例えば： <ライト名前>、オンにする <ライト名前>、暗い <ライト名前>、明るくにして <ライト名前>、[50%]に設定 <ライト名前>、[50%]に暗く/明るくにしてください ライトをオン/オフにしてください サポートされるライトの色 ブルー、オレンジ、クリムゾン、パープル、シアン、レッド、フクシア、サーモン、ゴール ド、スカイブルー、グリーン、ティール、ラベンダー、ターコイズ、ライム、バイオレッ ト、マゼンタ、イエロー。 設置手順 Amazon Alexa ● ステップ 1：Magic Home Cloud アカウントを作成 「Amazon Alexa」でスマートライトを制御したり、リモートで制御したりするには、 Magic Home アカウントを作成してサインインする必要があります。...
  • Page 38 ● ステップ 2：ライトを追加し、名前を変更 デバイスリストに少なくとも 1 つのスマートライトがあることを確認し、ライトをリモ ート制御できるようにします。「ホーム」界面で、ライトを長押すより名前を変更しま す。 ● ステップ 3：Alexa を起動 「Amazon Alexa」アプリをダウンロードしてください。「Amazon Alexa」アプリを 開いた後、スキルセクションで「マジックホーム」スキルを検索します。アカウントと...
  • Page 39 パスワードは、「Magic Home Pro 」アプリで作成したものと同じである必要がありま す。 ● ステップ 4：ログインしてデバイスを検出 ステップ１に作成したアカウントを使用して、「Magic Home」スキルにサインインし ます。次は、Alexa アプリからスマートライトを見つけます。「Alexa、デバイスを検 出」と発声できます。Alexa が成功にスマートライトを検出すると、Alexa アプリの 「スマートホーム」界面に表示されます。...
  • Page 40 ● ステップ 5：ライトを制御 すべての設定が完了したら、音声でライトを制御できます。 サポートされる音声指令 例えば： Alexa、<ライト名前>を[0-100]%に設定 Alexa、<ライト名前>をく/明るくにしてください Alexa、<ライト名前>を赤色に設定 Alexa、<ライト名前>の色を切替 サポートされるライトの色 ブルー、オレンジ、クリムゾン、パープル、シアン、レッド、フクシア、サーモン、ゴ ールド、スカイブルー、グリーン、ティール、ラベンダー、ターコイズ、ライム、バイ オレット、マゼンタ、イエロー。 製品機能について 16 万種類の色の制御と明るさの調整をサポート ● RGB（赤/緑/青）と色の明るさを同時に調整できます。また、 作成した 5 つの色と明るさのレベルを調整して保存することがで きます。「DIY」ボタンを長押すよりこの設定を保存できます。 ● 調整された色や明るさは保存され、「DIY」ボタンに表示され ます。 5 つの DIY ボタンの中に 1 つのボタンを押すと、作成され た色や明るさはデバイスに表示されます。左上のディスプレイで は、個々のチャネル R / G / B を個別に設定して、0〜255 の範囲 で調整して好きな色を取得できます。...
  • Page 41 RGBW について RGB モードの機能以外に、ウォームホワイトチャンネルは個別に調整されます。（ウォ ームホワイトと RGB チャンネルは同時に使用できません。） カラーのカスタムをサポート DIY 機能でお好みの 16 色を設定できます。段階的な切替、ジャンプ、ストロボ機能もあ ります。メニューに「カスタムズ」を押し、次に「新しいモードを追加」を押します。 選択長方形の 1 つを短く押すと、色を変更できます。長く押すと、色を削除できます。 最大 16 色までのシーケンスで設定できます。ユーザーモードの色、速度、名前を設定 したら、右上の「保存」を押してください。これで、選択モードで自分が作成した設定 が表示されます。無制限の編集または削除もできます。 グループ管理機能 「Magic Home Pro」を使用すると、複数のコントローラーを制御するために異なるグ ループを作成できます。例えば、2 つのコントローラーユニットがある場合、リビング ルームとパティオの別のシステムを使用できます。グループ機能を使用すると、これら...
  • Page 42 のシステムを個別に制御することも、1 つのユニットとしてグループ化することもでき ます。 ライトタイマー機能 ● 設定したら、指定した時間にライトを自動的にオンまたはオフにすることができま す。 ● 単色ではなく、動態モードに最大 20 色または明るさは調整可能です。...
  • Page 43 音楽のリズム同期機能 この機能では、ライトはスマホやタブレ ットで再生される音楽のリズムに伴って 変えます。手順：メニューに「音楽の選 択」を選択し、スマホまたはタブレット のミュージックライブラリで好きな音楽 を選択します。音楽スタイルには、 ROCK、NORMAL、JAZZ、 CLASSICAL4 つの音楽スタイルがありま す。NORMAL はデフォルトの音楽スタ イルです。 ※注意：iOS システムでは、iTunes で音 楽ファイルをダウンロードするか、コンピューターの iTune から iPhone に音楽ファイ ルルをコピーする必要があります。Android システムでは、音楽ファイルをスマホにダ ウンロードして使用する必要があります。 グラデーションモード スライダーでグラデーションの速度を調整できます。M + / M-ボ タンまたは上下にスクロールすると、グラデーションモードを切 り替えることができます。...
  • Page 44 マイク機能 マイク機能を起動すると、音声に伴ってライトは様々に変更します。 色の自動認識機能 スマホまたはタブレットのカメラをオ ブジェクトに向けて、スマホまたはタ ブレットで色を選択できます。選択し た色は LED ライトに表示されます。ま た、手動モード或いは自動モードを選 択できます。...
  • Page 45 リモコンについて 1.「Magic Home Pro 」アプリにアカウントを登録してログインすれば、スマホに WiFi / 2G / 3G / 4G インターネットがある限り、アプリでライトを制御できます。 2. 注意：本製品のコントローラーが家庭の WiFi にバインドされた後、コントローラー は WiFi リストに表示されなくなります。 故障かな？と思ったら 1. スマホがコントローラーの Wi-Fi を検出できないのはなぜですか？ コントローラーがルーターに接続されているかどうかを確認してください。また、スマ ホの Wi-Fi 機能が正常に動作していることを確認してください。 2. コントローラーがルーターに接続できないのはなぜですか？ まず、必ず正しい Wi-Fi パスワードを入力してください。パスワードが正しくてもコン トローラーがルーターとの接続に失敗する場合は、ルーターを再起動してください。ア プリを開始する前に 2 分間待ちます。上記の操作を行っても問題が解決しない場合は、 工場出荷時の設定に戻してください。 3. スマホの設定でコントローラーの Wi-Fi を選択した後、コントローラー がアプリに表示されないのはなぜですか？...
  • Page 46 消灯 ライトが頻繁に点滅 デバイスを追加する時に： 1. デバイスの電源がオンになっているかどうかご確認ください。 2. 機器が接続待ちの状態であることを確認してください。 3. コントローラー、スマホ、ルーターが閉じていることを確認してください。 4. スマホがルーターに接続できることを確認してください。 5. ルーターに正しいパスワードを入力したことを確認してください。 6. デバイスが 2.4GHZ Wi-Fi バンドに接続され、ブロードキャストされていることを確 認してください。また、ルーターを非表示に設定しないでください。...
  • Page 47 7. ルーター設定の暗号化が WPA2-PSK であり、認証のタイプが AES であるか、または 両方が自動に設定されていることを確認してください。ワイヤレスモードは 11n のみに することはできません。 8. Wi-Fi 名が英語の文字で構成されていることを確認してください。 9. ルーターがアクセスするデバイスの数が制限に達した場合は、Wi-Fi をシャットダウ ンしてみてください。...
  • Page 48 10. ルーターがワイヤレス MAC アドレスフィルターを開く場合は、ルーター MAC フィ ルターリストからデバイスを削除し、ルーターがデバイスのネットワークを禁止してい ないことを確認してください。 使用上のご注意 1.乾燥した環境で本製品をご使用ください。 2.5-28V DC 電圧規格の入力電圧を使用してください。220VAC に直接接続しないでく ださい。 3.使用時に、コモンアノード接続が必要です。接続を誤ると誤動作の原因になります。 4.USB ライトストリップには、5V 2A 電源アダプターをお勧めします。...
