Instructiuni de instalare a modulului Wi-Fi
Instructiuni de instalare a modulului Wi-Fi
Pasi instalare
Inainte de instalare, asigurati-va ca modulul este compatibil cu aparatul dumnevoastra.
Avertizare: Instalarea se va face doar de catre persoane calificate, pentru a evita riscul de
vatamare corporala sau defectare a aparatului. Nu conectati la reteaua electrica inainte de
finalizarea instalarii.

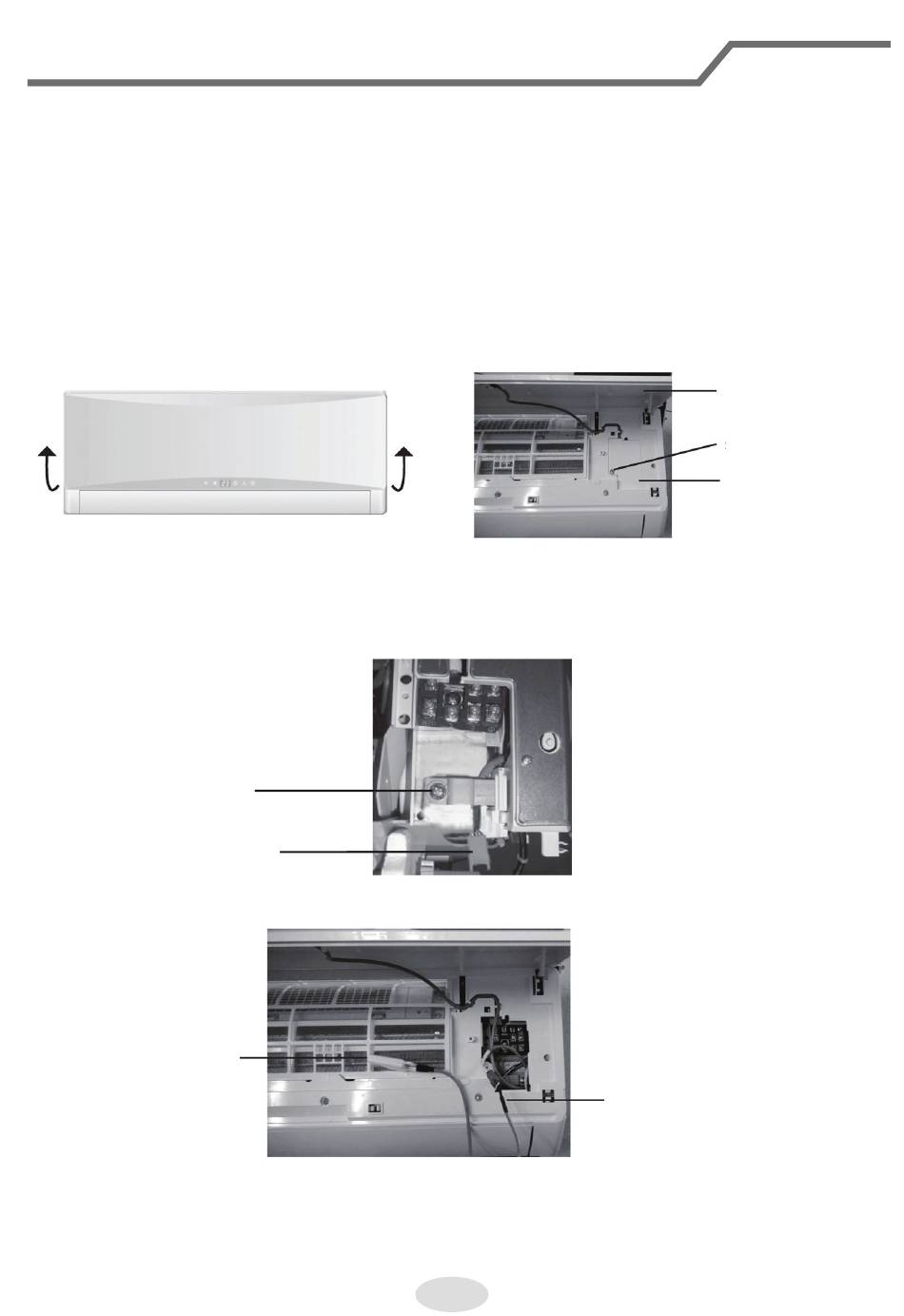

1. Deschideti panoul unitatii interioare si demontati capacul cutiei electrice, conform imaginii
alaturate.
Nota: Produsul dumneavoastra poate fir diferit de cel din imagine. Lucrarea se va face luand in
considerare strict produsul dumneavoastra.
2. Dupa deschiderea capacului, veti putea gasi cablu de conectare a modulului (culorile de pe
cablul de conectare vor fi similare cu cele de pe modul)
Clema pentru cablu
Cablu de conectare
3. Desfaceti clema si conectati modulul si cablul pentru conectare.
Modulul Wi-Fi
Nota: Atentie la pozitionarea cablului in cutie. Daca nu este pozitionat corect, capacul nu se va
putea monta.
modul
10
panou
surub
capac
Cablu conectare
