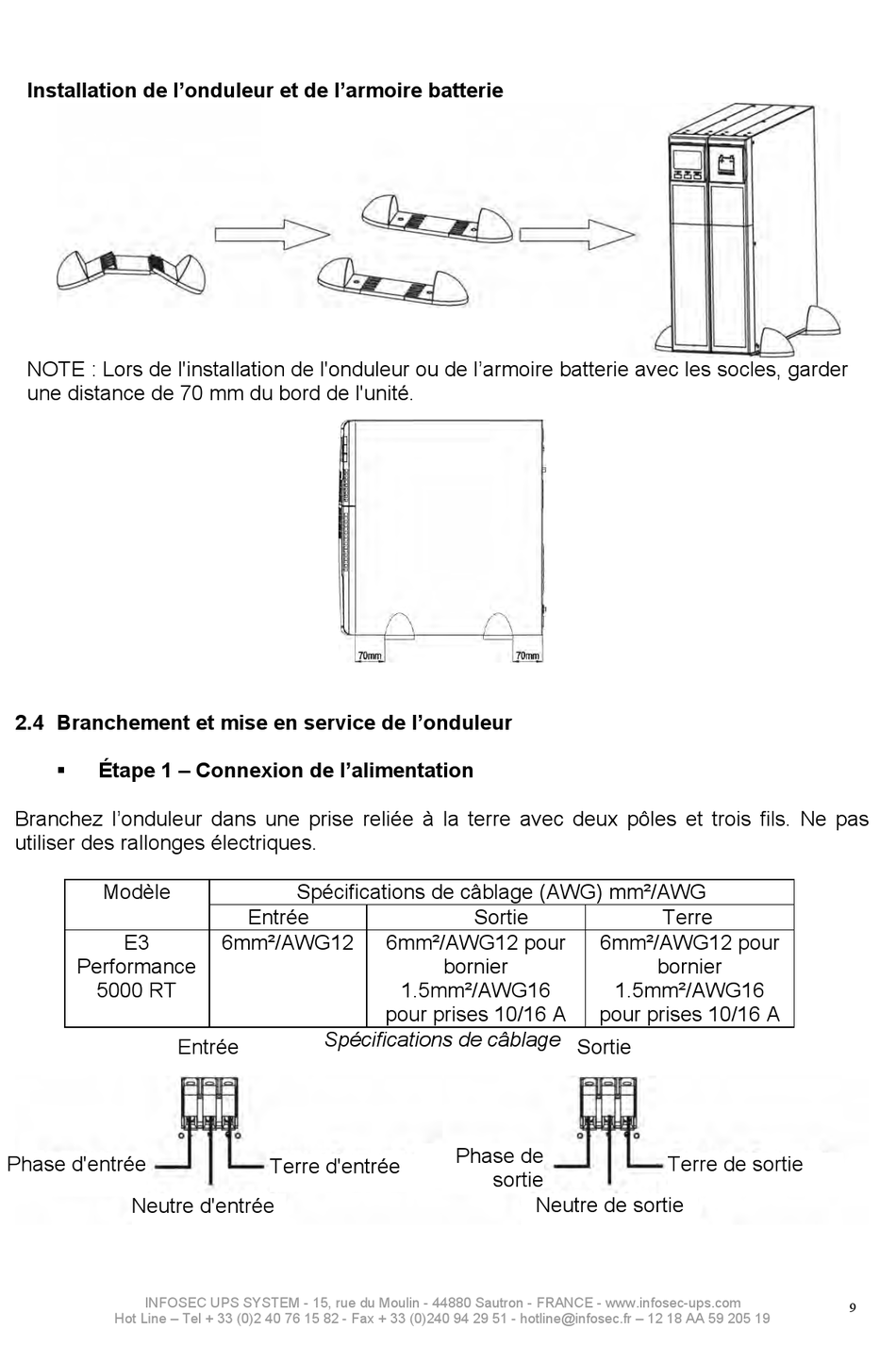

INFOSEC UPS SYSTEM E3 Performance 5000 RT Manual page 9

Installation de l'onduleur et de l'armoire batterie
NOTE : Lors de l'installation de l'onduleur ou de l'armoire batterie avec les socles, garder
une distance de 70 mm du bord de l'unité.
2.4 Branchement et mise en service de l'onduleur
 Étape 1 – Connexion de l'alimentation
Branchez l'onduleur dans une prise reliée à la terre avec deux pôles et trois fils. Ne pas
utiliser des rallonges électriques.
Modèle
E3
Performance
5000 RT
Phase d'entrée
Neutre d'entrée
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 12 18 AA 59 205 19
Spécifications de câblage (AWG) mm²/AWG
Entrée
6mm²/AWG12
Spécifications de câblage
Entrée
Terre d'entrée
Sortie
6mm²/AWG12 pour
bornier
1.5mm²/AWG16
pour prises 10/16 A
Phase de
sortie
Neutre de sortie
Terre
6mm²/AWG12 pour
bornier
1.5mm²/AWG16
pour prises 10/16 A
Sortie
Terre de sortie
