Summary of Contents for Ranqer 29028
- Page 1 Model 29028 Brugsanvisning Brugsanvisning Bruksanvisning Käyttöohje Instruction manual...
- Page 2 HÅNDPUMPE TIL PCP-LUFTGEVÆR Tekniske data Længde: Lukket 620 mm Åben 1.120 mm Vægt: 2,2 kg Driftstryk: 200-250 bar (20-25 MPa) Maks. tryk: 300 bar (30 MPa) Gevind til påfyldningsstuds: Foldbar fodplade Oversigt 1. Håndtag 2. Pumpecylinder 3. Fod 4. Udluftningsskrue 5.
- Page 3 Dele Reservedele Håndtag O-ring D25,6-3,1 O-ring D8-2,0 O-ring D30-3,5 Pumpens hoveddele O-ring D3,5-1,5 O-ring D5,2-1,2 Slange Pakning til 3. stempel Skrue M4×30 × 2 Låsering Olieprop Afmonteringsværktøj Sekskantnøgle Nippel Brug Læs først brugsanvisningen grundigt inden brug. Forkert eller skødesløs brug kan medføre personskade eller skade på...
- Page 4 Fejlafhjælpning Problem Årsag Løsning Manometerets viser fl ytter sig ikke Utæthed. Sæt pumpen i vand. Se efter, eller fl ytter sig meget langsomt, hvor boblerne kommer fra efter at du har pumpet i nogen for at fi nde utætheden. tid. Den fl ytter sig tilbage, når du stopper med at pumpe.
- Page 5 Problem Årsag Løsning Det bliver sværere og sværere at Pumpen mangler olie. Vedligehold pumpen pumpe. med siliconeolie. Åbn olieproppen (2), og hæld lidt olie i hullet. Pump nogle gange uden at pumpen er forbundet med luftgeværet, og påfyld lidt mere olie. Gentag 2-3 gange.
-
Page 6: Service Center
Servicecenter Produceret i P.R.C. Fabrikant: Bemærk: Produktets modelnummer Schou Company A/S skal altid oplyses i forbindelse med din Nordager 31 henvendelse. DK-6000 Kolding Modelnummeret fremgår af forsiden på denne brugsanvisning og af produktets Alle rettigheder forbeholdes. Indholdet i denne vejled- ning må... -
Page 7: Technical Data

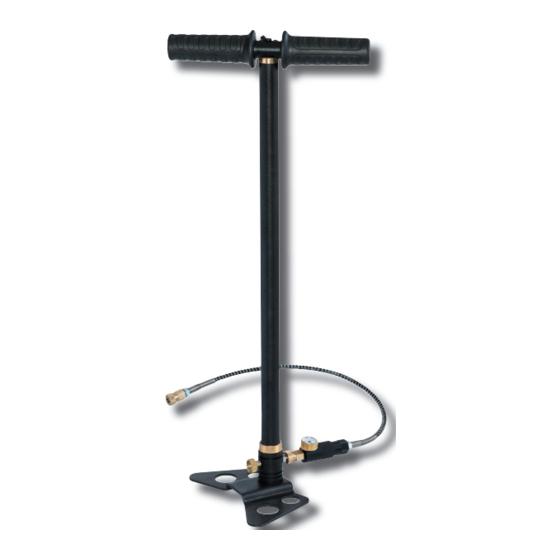

HAND PUMP FOR PCP AIR RIFLE Technical data Length: closed 620 mm opened 1120 mm Weight: 2.2 kg Working pressure: 200-250 bar (20-25 MPa) Maximum pressure: 300 bar (30 MPa) Thread for fi lling valve: Foldable foot plate Overview 1. Handle 2. -
Page 8: Spare Parts
Parts Spareparts Handle O-ring D25.6-3.1 O-ring D8-2.0 O-ring D30-3.5 Main parts of the pump O-ring D3.5-1.5 O-ring D5.2-1.2 Hose Third stage piston seal Screw M4×30 × 2 Circlip Oil plug Dismantling device Allen key Block Please get familiar with the operating instructions fi rst before using. Misuse or careless use may hurt the user himself and the hand pump. -
Page 9: Troubleshooting
Troubleshooting Problem Cause Solution The pressure gauge needle Air leakage Put the hand pump into don’t move or move very water. See the bubbles to slowly after you pumping a check the leak point. while; and it goes back when you stop pumping. - Page 10 Problem Cause Solution It become harder and harder The hand pump is extremely To maintain it with the to pump. out of oil. silicon oil. Open the oiling plug(NO.2), add some oil into the hole (see FIG 2). Free pump several times(without the air reservoir and quick fi...
-
Page 11: Service Centre
Service centre Manufactured in P.R.C. Manufacturer: Note: Please quote the product model Schou Company A/S number in connection with all inquiries. Nordager 31 The model number is shown on the front of DK-6000 Kolding this manual and on the product rating plate. All rights reserved.
