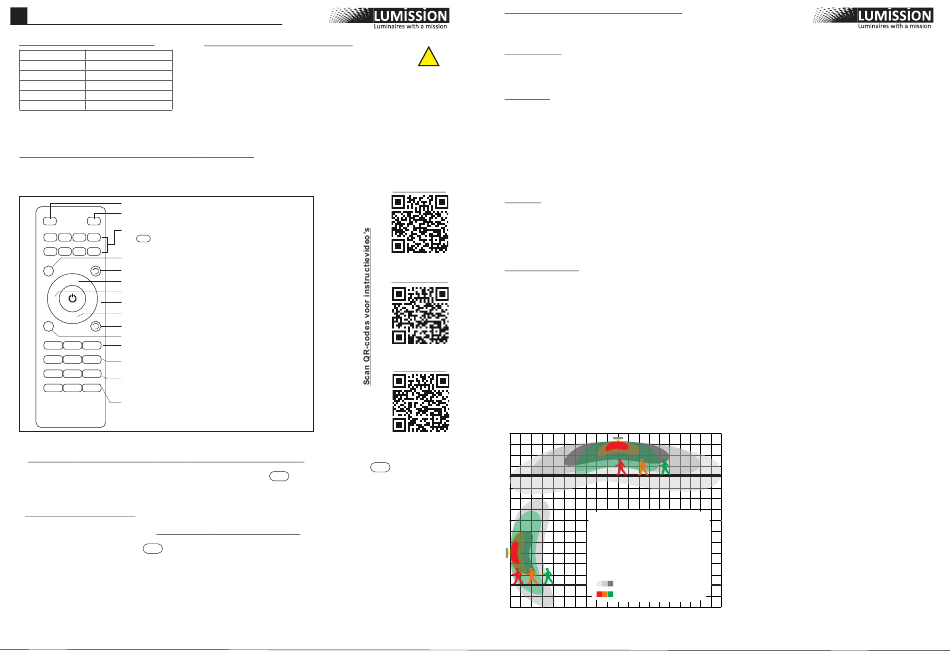

LUMISSION UPLOAD Manual

Handleiding UPLOAD-afstandsbediening
NL
Standaard armatuurinstellingen:
Motion sensor Ingeschakeld
Brightness Max
Distance Far = 6 +/-2mtr
Daglicht Sensor Uit
Tijd tot standby 30S
Standby Brightness Off = Uit
Reset precedure naar de standaard fabrieksinstellingen:
Richt de afstandsbediening op elk apparaat dat u wilt resetten en druk lang op "Reset"
(Elk armatuur knippert eenmaal om de reset te bevestigen)
Selecteer knop voor alle groepen armaturen
Selecteer knop voor enkel armatuur of ( "groep" + 1~8 )
Grouping
All Select
Geselecteerd correspondeerd met groepen 1~8
1 2 3 4
Druk sync kort voor oplsag licht & sensor instellingen
het armatuur knippert telkens 1x als voltooid!
5 6 7 8
Druk sync lang >4sec om de armatuur instellingen te kopiëren
naar een 2e armatuur of geselcteerde groep van armaturen.
Sync / store Reset
Druk lang voor reset armatuur naar fabrieksinstellingen.
+
Armatuur lichtintensiteit in 8 stappen +
Minimaal lichtintensiteit
Min Max
Maximaal lichtintensiteit
= on / off
Armatuur helderheid in 8 stappen -
-
Beweging sensor "UIT"
Motion Sensor
Enable Disable Beweging sensor "AAN"
Distance
Near Medium Far Afstand: Near (2±1m), Medium (4±1m), Far (6±2m)
Ambient light Sensor
Omgevings licht sensor: OFF = (sensor uitgeschakeld),
Off Dusk Night
Dusk = schemering (200Lux), Night = nacht (50Lux)
Time Untill Standby
30 Sec 3 Min 10 Min
Tijdsduur voor standby modus: 30s, 3min, 10min
Standby Brightness
(Armatuur schakeld altijd eerst terug naar 50% van de ingestelde lichtintensiteit!)
Off 10% 30%
Standby helderheid: OFF, 10%, 30% (actie na 30seconden 50%)
OFF--Schakelt 100% Uit
10%--Dimt terug naar 10% van ingestelde lichtintensiteit
30%--Dimt terug naar 30% van ingestelde lichtintensiteit
1)
Configurate van de bewegings sensor en armatuur lichtintensiteit:
Richt de afstandbediening op het armatuur en stel de gewenste lichtintensiteit in. (druk 1x kort op sync voor op te slaan!)
Stel eventueel de gewenste sensor parameters in en druk 1x kort op sync voor deze op te slaan. (De armaturen knipperen
telkens 1x voor bevestiging). Herhaal deze handeling voor elk armatuur afzonderlijk in je netwerk.
2)
Groeperen van armaturen:
Richt de afstandbediening op het armatuur dat u wenst te programmeren.
* Stap1: Druk eerst kort op "select" en vervolgens "langer dan 1 seconde" op het nummer van gewenste groep. (b.v.1)
Het armatuur knippert 1x kort voor bevestiging van deze programmeer handeling.
(druk telkens 1x kort op sync voor de diverse instellingen op te slaan in het geheugen van armatuur!)
* Stap2: Herhaal stap 1 voor elk armatuur en de gewenste groep. (Elk armatuur kan in meerdere groepen worden geplaatst)
( Elk armatuur kan in meerdere groepen tegelijk worden gekoppeld. )
( Indien armaturen in een zelfde groep zitten dan werken ze als slave maar tegelijkertijd ook als master.
De armaturen in 1 zelfde groep zullen tegelijk aan gaan, maar door de eigen master timer afzonderlijk van elkaar
uitschakelen.
BELANGRIJK: Na dat een armatuur uitschakelt zal deze geblokkeerd zijn voor 4-10 seconden. Gedurende deze tijd, zal de sensor
niet functioneren. Als hierna de sensor van het armatuur weer beweging detecteerd zal deze het licht weer inschakelen en eveneens
geblokkeerd zijn voor 4-10 seconds voor ontvangste van wederom nieuwe signalen!
Tijdens deze (de)activerings tijdscyclus zal de 2.4G draadloze communicatie tussen de rmaturen onderling ook niet plaatsvinden!
Belangrijk voor start van installatie:
* Maximale Installatie hoogte armatuur met geactiveerde sensor is < 3,5 meter
* De afstand tussen gegroepeerde armaturen is niet meer dan 5meter onderling.
* Bij groeperen dienen de armaturen in zicht van elkaar gemonteerd te worden met
een maximum van 15st in een open ruimte. In een lange en/of smalle gang is het
maximum aantal armaturen in 1 groep beperkt tot max. 5st ivm reflecties van wanden.
* De HF-sensor kan door materialen als glazen ramen of steen en betonnen muren van 30cm
functioneren!
* Radio signalen van routers en telecom apparatuur kunnen de werking van de sensor beinvloeden.
* Plafonds met metaal constructies of metalen delen kunnen een instabliele werking van de
HF-sensor tot gevolg hebben.
* Bij een installatie van meerdere groepen dienen eventueel de verschillende armatuur
programmeringen te gebeuren voor dat de armaturen in groepen geplaatst worden.

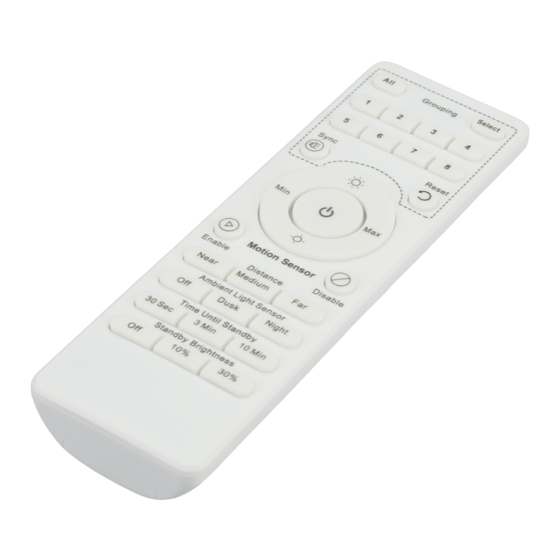

IR Afstand bediening
art.no: 6100001
Motion sensor "Activeren" and "Deactieveren"
Druk op "Motion Sensor Enable" knop om de sensor te activeren.
Druk op "Motion Sensor Disable" knop en de senor wordt uitgeschakeld.
Detectie bereik
!
Near=2±1m Medium=4±1m
Opmerking: Metaal kan invloed hebben op het bereik en/of gevoeligheid van de sensor.
Dayligh Lux
OFF=Daglicht sensor "UIT" ,Dusk=100Lux (50-150Lux) schemering ,Night=50Lux (30-80Lux) nacht.
Opmerking: Daglicht kan beïnvloed worden door de diffuser van de lamp, een kleine afwijking is normaal.
Indien het omgevingslicht een lagere lux waarde heeft dan ingesteld voor de lichtsensor, zal het armatuur de ingestelde
lichtintensiteit aannemen als er beweging wordt gedetecteerd, indien geen beweging gedecteerd binnen de hold time zal
het armatuur terug dimmen naar de standby brightness. Indien de lux waarde van het omgevingslicht een hogere waarde
heeft dan de instelling van de lichtsensor zal het armatuur de ingestelde lichtintensiteit aanhouden, zelfs als er een detectie
heeft plaatsgevonden door de sensor. Indien aramturen in een zelfde groep zitten zullen ze naar eenzelfde lichtintensiteit
gaan waar ze op ingesteld zijn als 1 van de sensoren beweging detecteerd. Armaturen in een andere groep zullen wachten
How To Store tot dat zij getriggerd worden door een sensor in hun eigen groep.
Hold time
Drie nivo's: 30s, 3min, 10min
Opmerking:
Na dat een armatuur uitschakelt zal deze geblokkeerd zijn voor 4-10 seconden. Gedurende deze tijd,
zal de sensor niet functioneren. Als hierna de sensor van het armatuur weer beweging detecteerd zal
deze het licht weer inschakelen en eveneens geblokkeerd zijn voor 4-10 seconds voor ontvangste van
wederom nieuwe signalen!
Standby brightness
How To Group
Het armatuur dimt tot 50% van de ingestelde maximale helderheid als er binnen de wachttijd geen detectie is,
OFF:
en wordt automatisch uitgeschakeld na 30 seconden wachttijd.
10%: Het armatuur dimt tot 50% van de ingestelde maximale helderheid als er binnen de wachttijd geen detectie is,
dan zal het na 30 seconden terug naar 10% helderheid gaan en zal deze helderheid behouden bij geen detectie.
30%: Het armatuur dimt tot 50% van de ingestelde maximale helderheid als er binnen de wachttijd geen detectie is,
dan zal het na 30 seconden terug naar 30% helderheid gaan en zal deze helderheid behouden bij geen detectie.
Opmerking: 1) 10% 30% standby brightness betekent de procentueele waarde van het max. vermogen van het armatuur.
How To Reset
2) Indien de standby brightness ≥50% van de ingestelde brightness is, zal het 2e level van brightness
en de hold time worden uitgeschakeld!
3) Als de standby brightness ≥ ingestelde Max brightness, zal het armatuur dit max level aanhouden.
4) Indien de Max ingestelde brightness 12.5% is, zal de uiteindelijke standby brightness tijd altijd
30 seconden zijn.
0
1
2
3
4
0
1
2
3
4
0 1 2 3 4 5
Reflecties en verwakking van het HF sensor signaal kunnen optreden door externe omgevingsfactoren.
Hierdoor is het mogelijk dat sensoren van verschillende armaturen anders reageren dan verwacht.
Lumission accepteerd hiervoor geen enkele aansprakelijkheid.
Far=6±2m (Deze vermelde afstand is slechts indicatief)
0 1 2 3 4 5 6 7 8 9 10
h=3,5m max!
Near = 2 +/-1meter
Medium = 4 +/-1meter
Far = 6 +/-2meter
140º = Sensor detection angle
= Induction field range
De HF sensor inductieveld karakteristiek heeft mogelijk in de
bereiken near en medium een "blind-spot" van +/-1m recht onder
= Respond 1-1,5ms
of voor het armatuur tot gevolg. De aanbeveling is om in dit geval
het sensor bereik far in te stellen.
6 7 8 9 10
7111-039 (201103)
