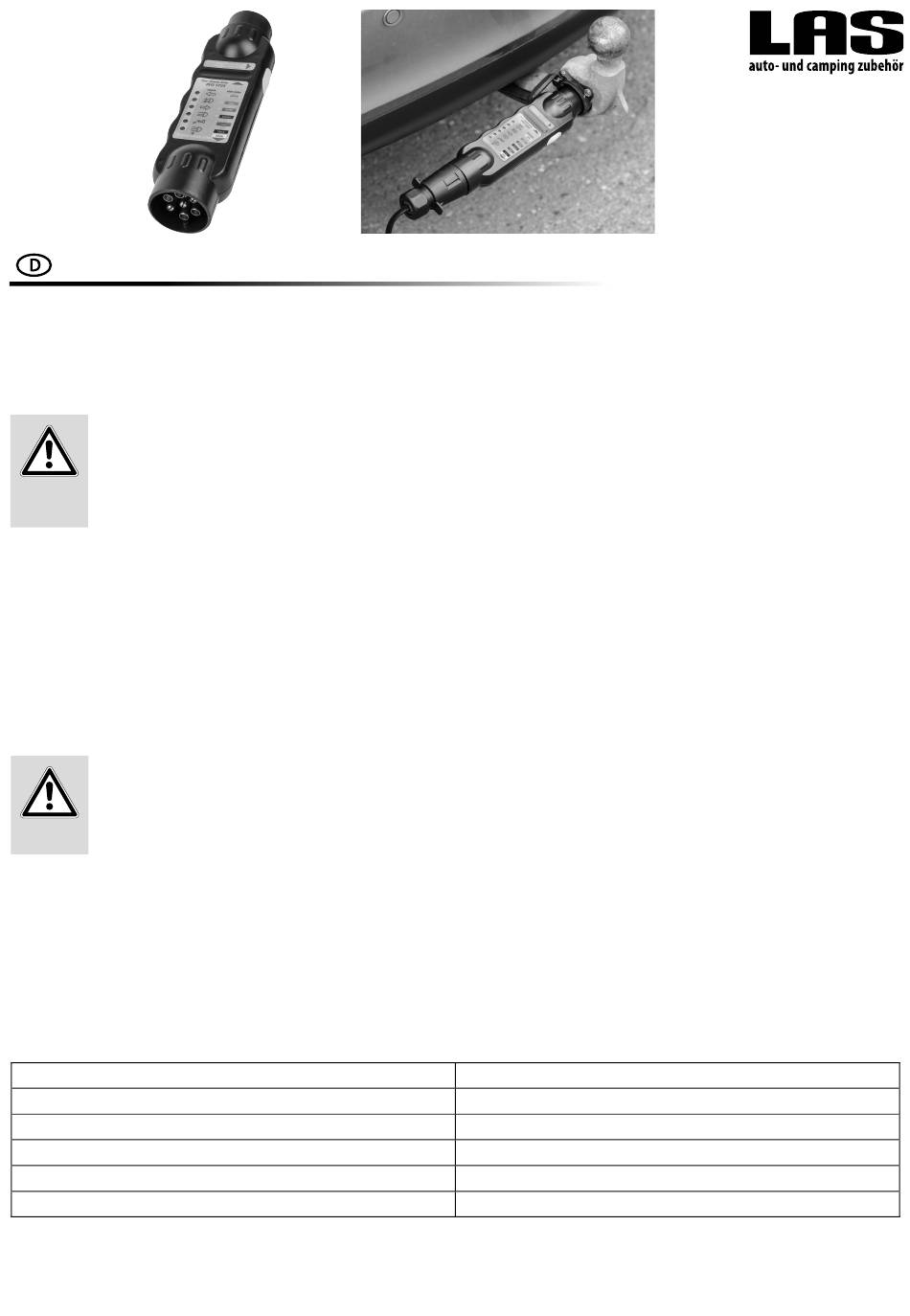

LAS 10181 Operating Instructions Manual

Anhänger-Beleuchtungstester Art.-Nr. 10181
Übersicht
1. Bestimmungsgemäßer Gebrauch
3. Spezifikationen
5. Bedienungsanleitung
7. Hinweise zum Umweltschutz
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der
Weitergabe des Produkts geben Sie auch diese Anleitung weiter.
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!
1. Bestimmungsgemäßer Gebrauch

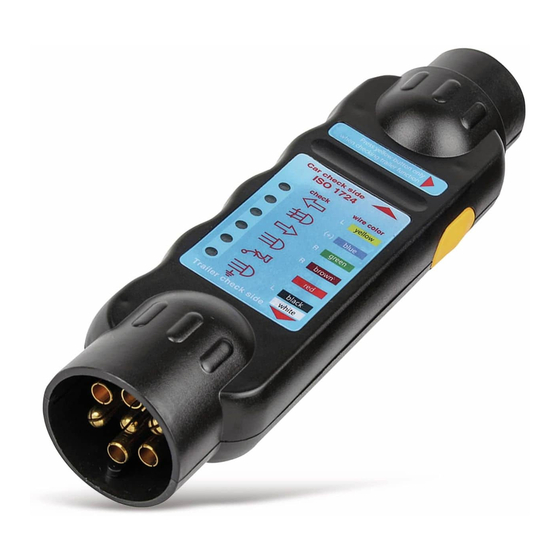

Der Anhänger-Beleuchtungstester dient zur Überprüfung der 12 V - Beleuchtungsanlage von Anhängern und Wohnwagen mit 7-poligem Stecker
ohne am Zugfahrzeug angeschlossen zu sein und zur Funktionsprüfung der 7-poligen Anhängersteckdose an PKWs.
2. Lieferumfang
• Anhänger-Beleuchtungstester
3. Spezifikationen
Spannung:
Stecker:
Steckdose:
4. Sicherheitshinweise
• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!
• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind,
oder deren Verwendung durch den Hersteller empfohlen wird!
5. Bedienungsanleitung
Einlegen der Batterie: Das Batteriefach befindet sich auf der Rückseite des Geräts. Öffnen Sie das Batteriefach, indem Sie den Deckel seitlich
in Pfeilrichtung schieben. Achten Sie beim Einlegen der Batterie auf die richtige Polung, Markierungen für den Plus- und Minuspol befinden sich
auf dem Boden des Batteriefachs. Legen Sie die Batterie über das Gewebeband, dies erleichtert das spätere Entfernen der verbrauchten Batterie.
Schließen Sie das Batteriefach wieder.
Testen der Anhängersteckdose des Zugfahrzeugs: Schalten Sie die Zündung des Zugfahrzeugs aus. Stecken Sie den Anhänger-Beleuch-
tungstester mit der Steckerseite, oben, in die Anhängersteckdose des Zugfahrzeugs. Bitten Sie am besten eine zweite Person zur Hilfe, um die
Kontrollleuchten des Anhänger-Beleuchtungstesters abzulesen. Schalten Sie die Zündung ein und schalten Sie die folgenden Lichtfunktionen
durch, bei korrekter Funktion der Anhängersteckdose leuchtet die entsprechende Kontrollleuchten des Anhänger-Beleuchtungstesters:
Lichtfunktion
Blinker links
Blinker rechts
Abblendlicht
Nebelschlußleuchte
Bremslicht
Testen der Anhängerbeleuchtung: Stecken Sie den Anhänger-Beleuchtungstester mit der Steckdosenseite, unten, an das Anschlußkabel
Ihres Anhängers. Drücken Sie den gelben Schalter an der rechten Seite des Anhänger-Beleuchtungstesters. Wenn alle Kontrollleuchten aufleuch-
ten, ist die Beleuchtungsanlage Ihres Anhängers in Ordnung. Wenn eine Kontrollleuchten nicht leuchtet, kann das folgende Ursachen haben:
Defekte Glühlampe, Kabelbruch, Kabel im Stecker nicht angeschlossen oder Kabel in der Leuchte nicht angeschlossen.
2. Lieferumfang
4. Sicherheitshinweise
6. Wartung und Pflege
8. Kontaktinformationen
• Batterie 9 V
12 V DC Dimensionen ( L x B x H): ca.18 x 5,5 x 4,5 [cm]
7-polig Gewicht (mit Batterie):
7-polig Batterietyp:
• Gebrauchsanleitung
ca. 0,210 kg
9 V – Blockbatterie, 6F22 (nicht im Lieferumfang)
Kontrolleuchte des Anhänger-Beleuchtungstesters
1
4
5 und 7
5, 7, und 2
6
