SCS Sentinel RadioGate AAM0108 Quick Start Manual

Kit récepteur radio universel avec télécommandes

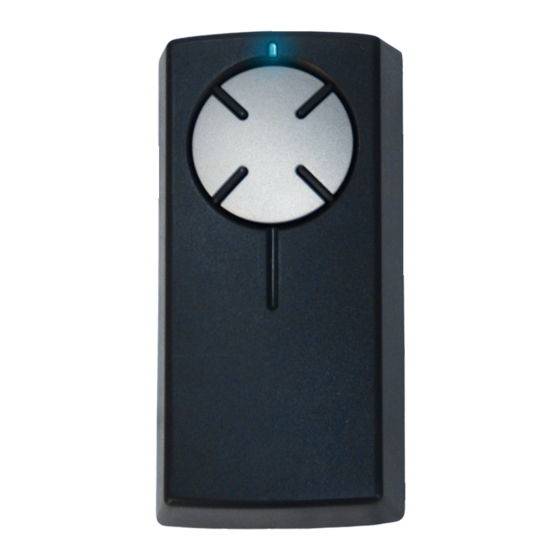

Universal radio receiver with remote controls
Caractéristiques / Features
- Alimentation : 12V ou 24V AC/DC / Power supply : 12V or 24V AC/DC
- Fréquence : 433 MHz / Frequency : 433 MHz
- Dimensions : 106x53x20 mm
- Nombre maximum de télécommandes mémorisables : 127 / Maximum number of storable remote controls.
Raccordement / Wiring connection
Schéma 1
Antenne / Antenna
La sortie contact sec est à raccorder directement sur l'entrée contact sec de votre motorisation (entrée généralement
utilisée pour connecter un bouton poussoir, sélecteur à clé, portier vidéo, ...).
The dry contact output has to be connected directly to the dry contact entry of your automatism (entry normally used to
connect a push button, key selector, video door entry system, ...)
Voyant bleu
LED
Bouton
d'apprentissage
RadioGate
Orange
Bleu / Blue
Jaune / Yellow
Vert / Green
Rouge / Red
Noir / Black
Orange
Bleu / Blue
Jaune / Yellow
Vert / Green
Rouge / Red
Noir / Black
Bouton test :
Sortie 1
Programmation des télécommandes :
- Appuyer 1 seconde sur le bouton d'apprentissage, le voyant LED
bleu s'allume.
- Quand le voyant LED bleu est allumé, appuyez sur une des touches
de la télécommande pendant 3 secondes (le voyant LED bleu
clognote au moment ou vous appuyez sur la télécommande)
- Une fois le voyant LED bleu éteint, la programmation est terminée.
Remote controls' programming :
- Press 1 second the learning button, the blue LED light is turning on.
- When the blue LED light turns on, press one of the buttons of the
remote control for 3 seconds (the blue LED light is flashing when you
start to press on the remote control)
- When the blue LED light is turned off, the programming is finished.
Sortie contact sec 1 / Dry contact output 1
Sortie contact sec 1 / Dry contact output 1
Sortie contact sec 2 / Dry contact output 2
Sortie contact sec 2 / Dry contact output 2
0V
OU / OR
+12/24Vdc
~ 12/24Vdc
~ 12/24Vdc
