JR ProPo TLS2-TMP Operation Manual

TELEMETRY TEMPERATURE SENSOR
OPERATION MANUAL
このたびは、弊社製品お買い上げいただき誠にあ
りがと うございます。本製品を正しく安全にご使用
いただく ために取扱説明書を必ずお読みく ださい。
特 徴
・スリム＆フラット設計で容易な設置が可能
・視認性のよい動作確認用LEDを搭載
構 成
●センサ本体 ● 取扱説明書
安全にご使用いただくために必ずお守りください
使 用 者 も し く は第三者への危害･財産へ の 損 害 を 未 然 に 防 止 す る た め
必 ず お 守 り い た だ く こ と を 次 の よ う に 表 示 し ま す 。
お 守 り い た だ く 内 容 を 、 次 の 表 示 で区分し説明します。
こ の 表 示 で 「 注 意事 項 」 を 説 明 し ま す 。
こ の 表 示 で 「 義 務事 項 」 を 説 明 し ま す 。
こ の 表 示 で 「 禁 止事 項 」 を 説 明 し ま す 。
定 格 電 圧 以 外 で 使 用 す る と 、 温度センサの誤検出や破損の原因とな
り ます 。
飛行中は電池残量に十分注意してください。電池残量が少ないと
誤 測 定する場合があります 。
温度センサは振動や衝撃に弱いので対策を十分に行ってくださ い 。
センサ及びセンサリード線以外は熱に弱いので極力高温部か ら 離
して設置するこ と 。
分 解 、 改 造 等 を し な い こ と。
水に濡らさないこと。結露の生じる環境では使用しないこ と 。
被 覆 チ ュ ー ブ 、 リ ー ド 線 や コ ネ ク タ に キ ズ が ついた場合は使用しない
こと。
仕 様
品 番 TLS2-TMP
検出方式 接触式
※
計測範囲 30度 〜230度
瞬間最高温度 〜270度
（20秒間）
動作電圧 4.0V 〜 8.5V
※実際の温度が最下限未満の温度の場合、表示は30度となります。
構 成
【 高耐熱性被覆電線及びシ ュ リンクチューブ 採用】
※センサ側リード線やシュリンクチューブには高温に耐える素材を
採用していますが、 本体などは直接高温部に触ないように設置し
てください。

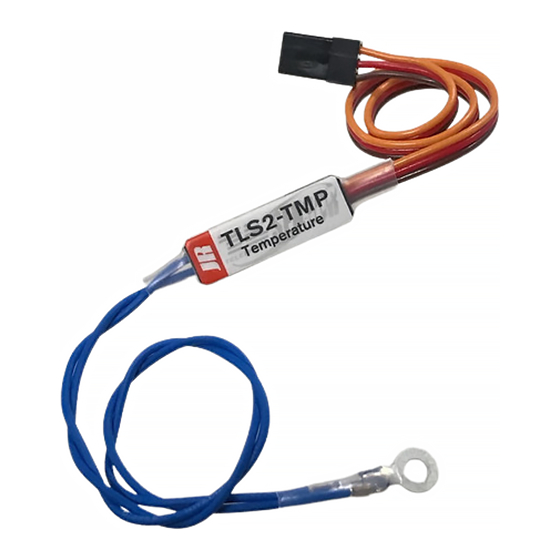

センサー本体
動作確認用LED
ハーネス色種別
動作時にLEDが点滅。
白
黒
黒
センサ部
透明シ ュ リンクチューブ
動作確認と注意
①
右図を参考にTLS2-TMPを接続してください。
②
受信機の電源をONすることでTLS2-TMPは通信
を開始します。
③
通電後LEDが点滅していれば動作は正常です。
送信機側の画面表示を確認してください。
バインドプラグは必ず抜いてご使用ください。
バインド時にバインドプラグを必要とする受信機の場合、
バインド終了後にバインドプラグを抜かなければ、センサ
との双方向通信はできません。バインドプラグは必ず抜い
てご使用ください。
【温度アラームについて】
送信機の [ TELEMETRY ] ファンクションに TEMP.AL-
ARM 設定がある場合、数値をセットすることで温度
がその値以上になり、同状態が10秒間続いた場合に
警告アラームを鳴らすことが可能です。
TEMP.ALARMの設定方法は送信機の説明書
をご確認ください。
設 置 方 法
TLS2-TMP本体を受信機のSENS 端子 (あるいはDATA 端子 )に接続します。
1
他 のセンサと同時に接続する場合は、YハーネスあるいはTLS1-ADPを使用して接続してください。
セ ンサを1種類のみ接続する場合は、バッテリーを受信機の他の空いているチャンネルに接続すること
で センサをSENS端子に直接接続して使えます。
2
TLS2-TMPのセンサ部をエンジンマフラーなどの測定物に取付
けて固定します。本体部は両面テープ等で固定してください。
振 動でずれないようにしっかりと固定してください。
リ ード線は振動しないようにテープなどで固定してください。
本 体は熱の影響の無い場所に固定してください。
以上で設置は完了です。
■ DMSS8ch受信機の接続例
● BIND/BATT/SENS 端子 に接続してください。
受信機用電池
(別 売 ）
Y ハ ー ネ ス (別売)
ス イ ッ チ ハ ー ネ ス
( 別売)
DMSS
8ch受信機
■ DMSS6ch受信機の例
● B ATT/DATA 端子 に接続してください。
■ 修理アフターサービスに関するお問合せ
TEL : 04-7157-0159
【RC DEPOT ラジオサービスセンター】
man-TLS2-TMP-H
温度センサー
コ ネ ク タ 拡 大図
コ ネ ク タ の 向 き に
十分注 意 し て 差 し
込 ん で く だ さ い 。
受信機用電池
(別 売 ）
ス イ ッ チ ハ ー ネ ス
(別売)
Yハーネス(別売)
温度センサー
発売元：小西模型株式会社（RC DEPOT)
〒270-0239 千葉県野田市泉1-3-17
TEL: 04-7197-2948 FAX: 04-7127-8010
センサ部
コネクタ拡大図
コネクタの向きに
十分注意して差し
込んでください。
センサ部
