BASETech 1529135 Operating Instructions Manual

Bedienungsanleitung

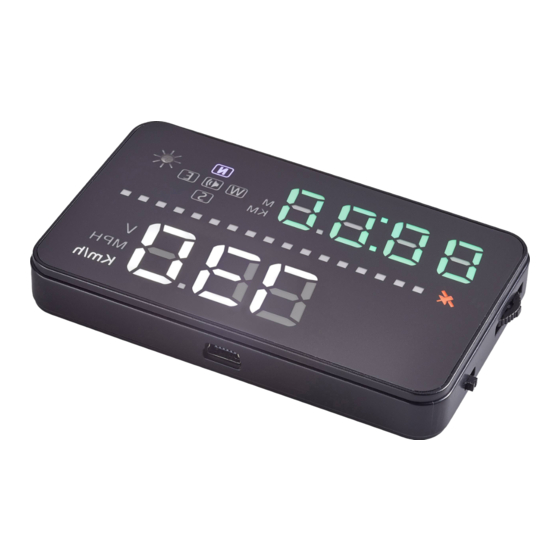

Head Up Display A3 GPS
Best.-Nr. 1529135
Bestimmungsgemäße Verwendung
Das Head Up Display A3 GPS dient dazu, verschiedene Fahrzeug- und GPS-Daten, wie Ge-
schwindigkeit, Bordspannung, Himmelsrichtung, Zeit usw. anzuzeigen und in die Windschutz-
scheibe einzublenden. Es ist nur für den Anschluss an den Zigarettenanzünder von Kraftfahr-
zeugen mit einem 12 V-Bordspannungs-System zugelassen.
Eine Verwendung ist nur im Kfz-Innenraum, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit oder Nässe ist unbedingt zu vermeiden. Durch die Art des Einbaus ist vom Benut-
zer sicherzustellen, dass das Produkt vor Feuchtigkeit und Nässe geschützt wird.
Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie
das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschä-
digt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel
Kurzschluss, Brand, Ausfall des Kfz-Bordnetzes und damit wichtiger Funktionen des Fahr-
zeugs etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte
Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• Head Up Display A3 GPS
• Reflexfolie
• Anti-Rutsch-Matte
• Klettband
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her-
unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärungen
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Als Spannungsquelle darf ausschließlich der Zigarettenanzünder eines Fahr-
zeugs mit einer Bordspannung von 12 V verwendet werden.
• Schützen Sie das Produkt vor starken Erschütterungen, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be-
trieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen ge-
lagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.
• Beachten Sie bitte auch die zusätzlichen Sicherheitshinweise in den einzelnen
Kapiteln dieser Anleitung.
Einzelteile und Bedienelemente
1 Anschlussleitung
2 Ein-Aus-Schalter
3 Funktionsschalter
4 Anzeige 1
5 Einheit für Anzeige 1
6 Helligkeitssensor
7 Fahrtrichtungsanzeige
8 Alarmanzeige
12
9 Empfangsanzeige
10 Einheit für Anzeige 2
11
11 Anzeige 2
12 Satellitenanzeige
Anschluss
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht
werden oder an scharfen Kanten scheuern. Benutzen Sie bei Durchführungspunk-
ten Gummitüllen.
Achten Sie beim Verlegen der Zigarettenanzünderleitung darauf, dass keine sicher-
heitsrelevanten Einrichtungen (z.B. Airbags) beeinträchtigt werden. Die Leitung darf
nicht im Auslösebereich der Airbags verlegt werden.
• Verlegen Sie die Anschlussleitung (1) zum Zigarettenanzünder des Fahrzeugs und stecken
Sie den Stecker dort ein.
• Schalten Sie das Head Up Display mit dem Ein-Aus-Schalter (2) ein (Schalter in Stellung
ON bringen).
Sollte sich das Head Up Display nicht einschalten lassen, muss eventuell erst die
Zündung des Fahrzeugs eingeschaltet werden. Bei manchen Fahrzeugen wird der
Zigarettenanzünder erst nach Einschalten der Zündung aktiviert.
Montage
Die allgemeingültigen Sicherheitsvorschriften und Maßregeln bei Montagearbeiten
im Fahrzeug sind unbedingt einzuhalten. Beachten Sie außerdem die Sicherheits-
vorschriften des Fahrzeugherstellers.
Änderungen am Fahrzeug, die durch den Einbau des Produkts nötig sind, müssen
immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrs-
sicherheit oder der konstruktiven Stabilität des Kfz entstehen. Sollten Zweifel über
die Auswahl des Einbauplatzes bestehen, informieren Sie sich bitte bei Ihrem Kfz-
Händler.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau die Sicherheitshin-
weise der Werkzeughersteller.
Montieren Sie das Produkt nie im Auslösebereich eines Airbags oder so, dass es die
Sicht des Fahrers behindert.
Berücksichtigen Sie beim Einbau des Produkts die Unfallgefahr, die von losgeris-
senen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie das Produkt
deshalb sicher und an einem Platz, an dem es nicht zu einer Gefahr für die Insassen
werden kann.
Bevor Sie den Montageort endgültig festlegen, nehmen Sie den Anschluss vor und
richten das Gerät so aus, dass die Projektion gut ablesbar ist, aber den normalen
Fahrbetrieb nicht stört.
1 2 3
4 5 6
7
8
9
10
