Park Tool ISC-4 Quick Start Manual

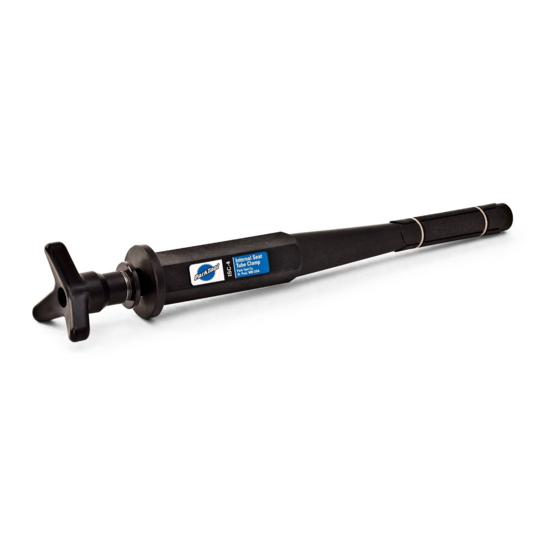

Internal Seat Tube Clamp ISC-4
Park Tool Co. 6 Long Lake Rd. St. Paul, MN 55115 (USA) www.parktool.com
• Securely holds bike without clamping frame tube
• Prevents damage to freshly painted, carbon, and
thin-walled frame tubing
• Fits wide range of tube sizes (24mm to 32mm inside diameter)
Instructions: The ISC-4 is intended for use with seat tubes that
use a round seat post. Before use, inspect seat tube to make sure inside
of tube is round and that tube is not damaged or deformed.
1. Insert ISC-4 into seat tube until tapered section of body (#155)
bottoms against collar of seat tube (loosen knob as needed to
reduce clamping size).
2. Tighten knob (#150) until frame is secured. Only moderate pressure
is required to clamp the frame securely. Over-tightening knob may
damage tool and/or frame. While not necessary, as an option, the
seat post collar can be secured for additional security.
3. Clamp hex portion of body (#155) in a Park Tool Repair Stand.
4. When work on bike is complete, unclamp ISC-4 from repair stand and
place bike on ground. Loosen knob and pull ISC-4 from seat tube.

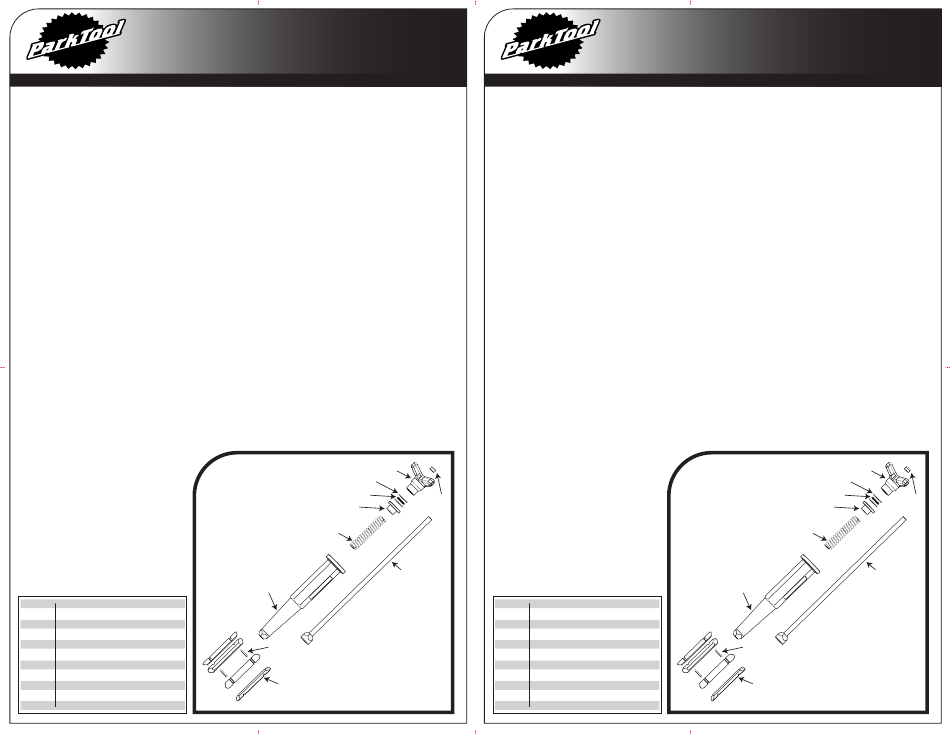

ISC-4 part numbers
Part No. Description
111A-6 spring
150 knob
151-2 handle washer
152 handle bearing
155 body
157-2 o-ring
158-4 blade
160 rod end cap
161 threaded rod weldment
1808 step bushing
150
151-2
152
160
1808
111A-6
161
155
157-2
158-4
Sitzrohr-Innenklemme ISC-4
Park Tool Co. 6 Long Lake Rd. St. Paul, MN 55115 (USA) www.parktool.com
• Fixiert den Rahmen sicher ohne Außenklemmung
• Verhindert Schäden an frisch lackierten, dünnwandigen
oder Carbon-Rohren
• Passend für Sitzrohr-Innendurchmesser von 24 mm bis 32 mm
Bedienungsanleitung: Die ISC-4 ist für Sitzrohre mit rundem
Innenquerschnitt geeignet. Prüfen Sie vor der Verwendung, dass der
Innenquerschnitt tatsächlich rund ist und das Sitzrohr nicht beschädigt
oder deformiert ist.
1. Setzen Sie die ISC-4 soweit in das Sitzrohr bis der Sechskant-
Abschnitt (#155) auf das Rohrende stößt (lösen Sie zur Reduktion der
Klemmweite die Flügelschraube).
2. Drehen Sie die Flügelschraube (#150) fest, bis der Rahmen sicher
geklemmt ist. Ein moderater Klemmdruck ist völlig ausreichend.
Zu festes Anziehen kann Klemme und/oder Rahmen beschädigen.
Zusätzlich kann die Sattelklemme angezogen werden, wenngleich das
zur Fixierung nicht notwendig ist.
3. Klemmen Sie die ISC-4 mit dem Sechskant-Abschnitt (#155) in einen
Park Tool Montageständer.
4. Wenn Sie die Arbeiten am
Fahrrad beendet haben,
nehmen Sie die ISC-4
aus dem Montageständer
und stellen Sie das
Fahrrad auf den Boden.
Lösen Sie die
Flügelschraube und ziehen
Sie die ISC-4 aus dem
Sitzrohr.
ISC-4 part numbers
Part No. Description
111A-6 feder
150 drehknopf
151-2 scheibe
152 lager
155 körper
157-2 o-ring
158-4 klemmstück
160 konus
161 gewindestange
1808 buchse
150
151-2
152
160
1808
111A-6
161
155
157-2
158-4
