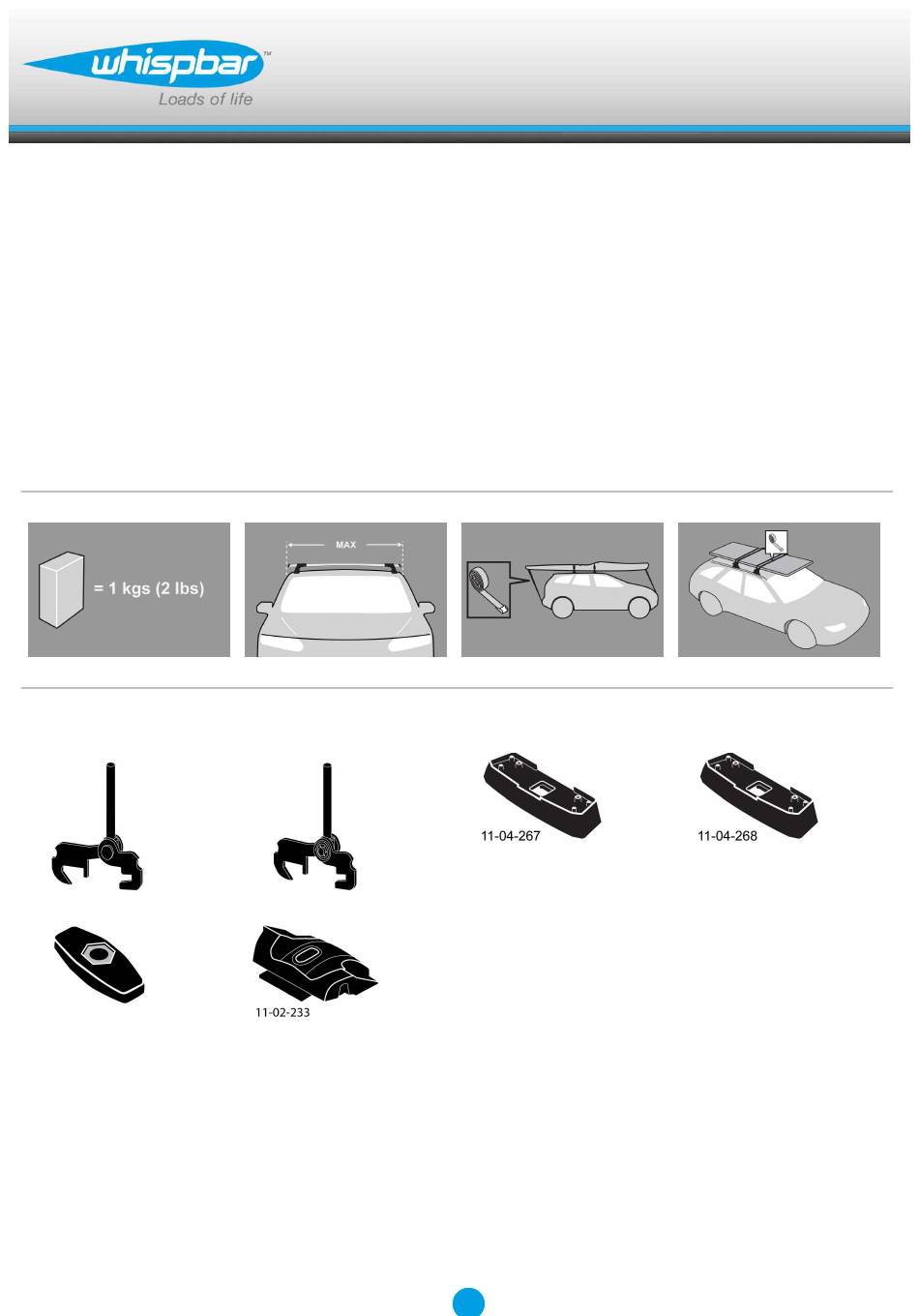

- Page 1 K722W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 5E...
- Page 2 Fitting Kit K722W MAX kgs (lbs) Opel Adam, 3dr Hatch 13-+ 50 kgs (110 lbs) 50 kgs (110 lbs) Astra GTC, 3dr Hatch 11-+ 75 kgs (165 lbs) 75 kgs (165 lbs) Astra GTC, 3dr Hatch 11-+ 75 kgs (165 lbs)
- Page 3 Fitting Kit K722W Adam, 3dr Hatch 13-+ (EU) -460mm 200mm 805mm 705mm -18 -1/8ths" 7 7/8ths" 31 11/16ths" 27 3/4ths" Adam, 3dr Hatch 13-+ (EU) -460mm 200mm 805mm 705mm -18 -1/8ths" 7 7/8ths" 31 11/16ths" 27 3/4ths" Astra GTC, 3dr Hatch 11-+ (EU)
- Page 4 Fitting Kit K722W Zafira ZJ, 5dr MPV 12-13 (AU) 100mm 800mm 880mm 845mm 3 15/16ths" 31 1/2ths" 34 5/8ths" 33 1/4ths" Zafira, 5dr MPV 12-Jan 15 (CN) 100mm 800mm 880mm 845mm 3 15/16ths" 31 1/2ths" 34 5/8ths" 33 1/4ths" Zafira, 5dr MPV Oct 16-+ (EU)
-
Page 5: First Time Installation
Fitting Kit K722W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 6 Fitting Kit K722W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Set bars to length (revert to rear of these instructions).
- Page 7 Fitting Kit K722W Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
- Page 8 Fitting Kit K722W Fitment Open or remove fixed-point covers. Locate fixed clamping block A It is important to put the clamps in the correct position on the vehicle. Letters refer to the part numbers stamped on clamps. Clamp Part Number:...
- Page 9 Fitting Kit K722W Refer to the underside of the pad for the part number. Letters refer to the pad part numbers and position. It is important to put the pads in the correct position on the vehicle. Pad Part Number:...
- Page 10 Fitting Kit K722W Mount crossbars over clamps. Repeat for all legs. Tighten the plastic knob. The side with the nut showing should be facing up. Ensure the plastic knob is in the position shown when fully tightened. Repeat for all four positions.
- Page 11 Fitting Kit K722W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 12: Maintenance
Fitting Kit K722W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 13 Fitting Kit K722W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 14 Fitting Kit K722W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 15 Fitting Kit K722W Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość. Wyreguluj belki na długość (odnoszą się do tyłu niniejszej instrukcji) Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 16 Fitting Kit K722W Dokręć z siłą 5 Nm / 3.7 ft lb. Zdjąć blok zacisku z tworzywa sztucznego chwytając stopę poprzeczki palcami i mocno docisnąć kciukami aż blok zaciskowy wysunie się za stopę. Usuń wewnętrzną blokadę i umieść ją w stopie.
- Page 17 Fitting Kit K722W Montaż Åpne eller fjern dekselet på fix point festet. Umieść łapkę w elemencie A. Bardzo ważne jest aby umieścić łapy w odpowiednich miejscach na dachu samochodu Litery odnoszą się do oznakowań na łapkach Numer łapy: A = 096A B = 095A Małe łapki zamontuj z tyłu.
- Page 18 Fitting Kit K722W Zobacz numer pod spodem łapki. Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Bardzo ważne jest aby umieścić podkładek w odpowiednich miejscach na dachu samochodu Rozmieszczenie podkładek: A = 267A B = 268A Upewnij się, że łapa została poprawnie zamontowana.
- Page 19 Fitting Kit K722W Zamocuj belki nad łapkami. Powtórz czynność dla reszty stóp. Skręć motylkiem. Ułóż motylek równolegle do dachu samochodu. Sprawdź czy motylek znajduje się w pozycji jak na rysunku. Powtórz czynność w czterech miejscach.
- Page 20 Fitting Kit K722W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 21: Zasady Użytkowania
Fitting Kit K722W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 22 Fitting Kit K722W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
