Bentel Security FC410MIO Manual

FC410MIO
MODULO 3 INGRESSI / 4 USCITE
SMALL ADDRESSABLE MULTI I/0 MODULE
SPECIFICHE TECNICHE
Va lo re Iden ti fi ca ti vo:
Com pa ti bi li tà:
Ca rat te ri sti che am bien ta li:
Tem pe ra tu ra di fun zio na men to: da -25 a +70
Tem pe ra tu ra di stoc cag gio:
Umi di tà re la ti va:
Di men sio ni (HxLxP):
Re qui si ti di mon tag gio:
Cor ren te as sor bi ta
dal loop in di riz za to
Cor ren te a ri po so:
Cor ren te in al lar me:
Ca rat te ri sti che del con tat to relè: CC - 2 A @ 24 Vdc
Note: Il mo du lo FC410MIO non deve es se re usa to per com -
mu ta re la ten sio ne di rete.
Se zio ne cavi consigliata:
Re si sten za mas si ma del cir cu i to
col le ga to:
Stati del di spo si ti vo in di riz za bi le: – Nor ma le

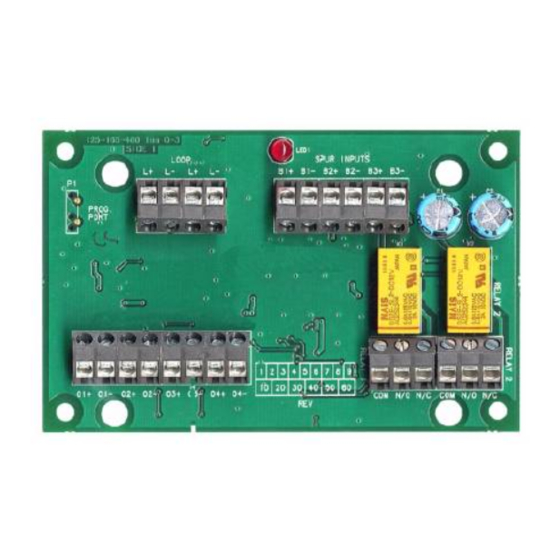

FC410MIO Mo du lo 3 in gres si / 4 usci te FIG. 1 FC410MIO Small ad dress able multi-I/O mod ule
®
ITALIANO
194
usa re solo con Cen tra li se rie FC
Solo per ap pli ca zio ni in ter ne
o
C
o
da -40 a +80 C
fino a 95% (sen za con den sa)
72 x 110 x 18 mm
Sca to la elet tri ca ade gua ta
0,7 mA
6,25 mA
Min. 1,5 mm 2 Max. 2,5 mm
40 Ω
– Atti vo
– gua sto Cor to Cir cu i to
– gua sto Cir cu i to Aper to
– Tipo di di spo si ti vo non va li do
– Di spo si ti vo non ri spon de
– Usci ta bloc ca ta
ISO 14001 ISO 14001 ISO 9001
9191.BNT2 IT-52588 9105.BNT1
TECHNICAL SPECIFICATION
Type Iden ti fi ca tion Value 194
Sys tem Com pat i bil ity:
En vi ron ment:
Op er at ing Tem per a ture: -25 to +70
Stor age Tem per a ture:
Op er at ing Hu mid ity:
Di men sions (HxWxD):
Mount ing Re quire ments: Suit able elec tri cal box
Bat tery Re quire ments
From ad dress able loop
Standby cur rent:
Alarm cur rent:
Re lay Con tact Rat ing:
Note: the FC410MIO must not be used to switch mains volt -
ages.
Rec om mended Wire Size: Min. 1.5 mm
2
Max i mum Wir ing Re sis -
tance Mon i tored Cir cuit: 40
Ad dress able De vice Con -
di tions:
ISO 9001
IT-52587
ENGLISH
Use only with FC Fire Alarm Con trol lers
In door Ap pli ca tion only
o
C
o
-40 to +80 C
Up to 95% non-con dens ing
72 x 110 x 18 mm
0.7 mA
6.25 mA
DC - 2 A @ 24 Vdc
2 Max. 2.5 mm
Ω
– Nor mal
– Ac tive
– Short Cir cuit wir ing fault
– Open Cir cuit wir ing fault
– De vice Type In valid
– De vice No Re sponse
– Out put Stuck
2
