Summary of Contents for SKS-Kinkel 825M

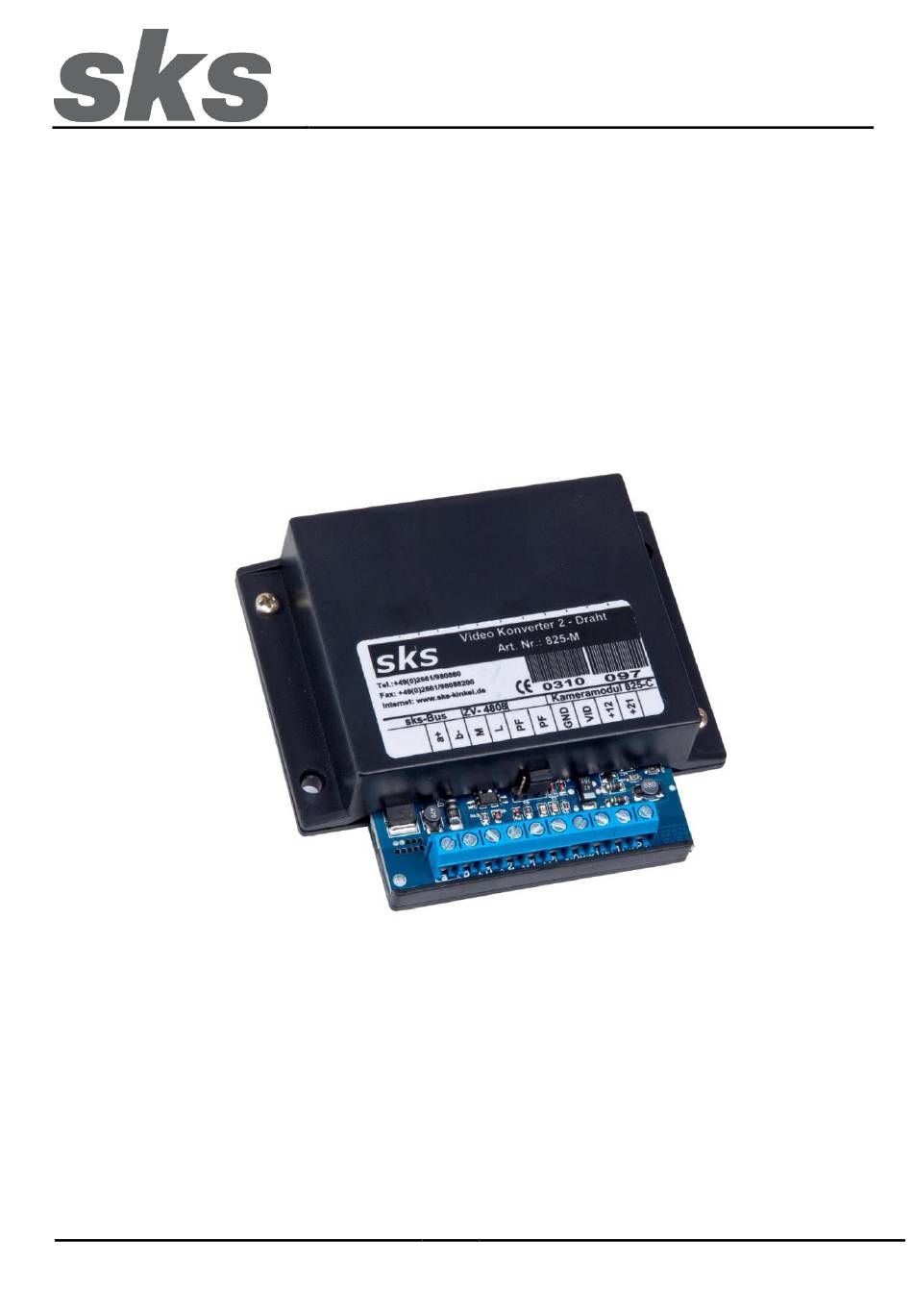

- Page 1 Installationsanleitung Installation instructions 300004 (825M) Video Konverter 2-Draht SKS-Kinkel Elektronik GmbH Version: 1.2 Support-Hotline: +49 (0) 2661-98088-112 E-Mail:support@sks-kinkel.de Dokument Art. Nr. 97001501...
- Page 2 +12Volt DC für Kamera Beschreibung Der 300004 (825M) Video Konverter 2-Draht wandelt ein Standard PAL-Videosignal so um, dass es in 2-Draht SKS- Video-Busanlagen auf den Sprechstellen angezeigt werden kann. Dadurch ist es möglich, jede externe Videokamera die 12Volt Versorgungsspannung benötigt und nicht mehr als 350mA Stromaufnahme hat in einem 2- Draht SKS-Video-Bussystem zu betreiben.
-
Page 3: Technische Daten
SKS-Kinkel Elektronik GmbH 300004 (825M) Video Konverter 2-Draht Technische Daten Elektrische Daten Eingangsspannung a+ / b- 19 - 25VDC Eingangsspannung L / M 3 - 4,5VDC Kameraspannung +12 / GND 12VDC Max. Kamerastrom 450mA Allgemeines Temperatur -10°C bis +50°C Feuchtigkeit 20% bis 90% nicht kondensierend Gehäuse... - Page 4 SKS-Kinkel Elektronik GmbH 300004 (825M) Video Konverter 2-Draht Struktur und Verdrahtungsplan Support-Hotline: +49 (0) 2661-98088-112 - 4 - Version: 1.2 E-Mail: support@sks-kinkel.de Document art. no. 97001501...
- Page 5 Wir bieten ausschließlich Support für das Elektro-Handwerk, Architekten und Planungsbüros – Endkunden wenden sich bitte an Ihren Elektro-Handwerksbetrieb Anschrift SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald Tel.: +49 2661 980 88-0, Fax: +49 2661 980 88 200 E-Mail: info@sks-kinkel.de, www.sks-kinkel.de...
-
Page 6: Installation
SKS-Kinkel Elektronik GmbH 300004 (825M) Video converter 2-wire 300004 (825M) Video converter 2-wire Installation Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Counter measures: ... -
Page 7: Technical Data
2-wire SKS bus-system. This makes possible to operate any external video camera that needs 12Volt supply voltage and does not have more than 350mA power consumption in a 2-wire SKS-bus system. The 300004 (825M) Video converter 2-wire should be installed near the belonging camera. The distance between the 300004 (825M) Video converter 2-wire and the (4808) 300026 control module may not be more than 10m. - Page 8 SKS-Kinkel Elektronik GmbH 300004 (825M) Video converter 2-wire Structure an wiring plan Support-Hotline: +49 (0) 2661-98088-112 - 8 - Version: 1.2 E-Mail: support@sks-kinkel.de Document art. no. 97001501...
-
Page 9: Warranty
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this document is checked regularly and necessary changes are made in subsequent issues. - Page 10 SKS-Kinkel Elektronik GmbH 300004 (825M) Video Konverter 2-Draht Notizen, notes Support-Hotline: +49 (0) 2661-98088-112 - 10 - Version: 1.2 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97001501...
