Käyttöohje
Pariston käyttöikä 10 vuotta
PALOVAROITIN
Lue käyttöohje ennen käyttöä.
Huolehdi osien asianmukaisesta kierrätyksestä.
Käytöstä poistetut sähkö- ja eletroniikkalaitteet
ovat SER-romua. Katso lähin kierrätyspiste:
www.kierratys.info.
1. Yleistä

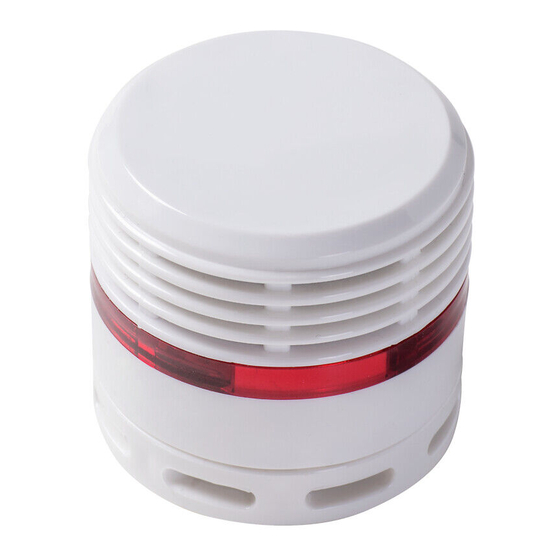

Tämä on optinen palovaroitin. Se on suunniteltu havaitsemaan
ilmassa olevaa savua, mutta se ei tunnista lämpöä, kaasua tai
liekkejä. Jos palovaroitin on asennettu oikein ja sitä ylläpidetään
ohjeiden mukaisesti, se on aktiivinen heti alusta alkaen.
Palovaroittimen tehtävä on havaita savu, mutta se ei voi estää
tulipaloa. Lue käyttöohjeet huolellisesti, ennen kuin käytät
palovaroitinta.
Seuraavassa "laite" tarkoittaa palovaroitinta.
2. Laite ja varaosat (kuva 1) 1. Pääyksikkö
2. Käyttöohje
3. Ruuvit ja tulpat (2 sarjaa)
1
2
3. Yleiskuva (kuva 2)
Savun
sisääntuloaukot
Takakansi
4. Kytke virta (kuva 3)
Ruuvaa pohjan kansi irti ja poista sisällä oleva pieni
magneetti, niin virta käynnistyy (kuva 3).
VAROITUS: Tuotteen sisäänrakennettua litium-paristoa ei voi
vaihtaa. Valmiusaika on 10 vuotta normaaleissa
käyttöolosuhteissa.
Laite on jännitteinen ja toimii, jos sen led-merkkivalo vilkkuu
ja siitä kuuluu tasainen piippaus testaus-/hiljennyspainiketta
painettaessa.
Huomaa: Jos tuotteessa on virta, aseta pieni magneetti
takaisin paikalleen kytkeäksesi virran pois päältä. (Jos
led-valo ei vilku eikä tasaista piippausta kuulu, kun painat
pitkään testaus-/hiljennyspainiketta, virta on sammutettu.)
IP20
5. Laitteen tekniset tiedot:
Mitat: Ø45 mm x 42 mm
Paino: 50g
Käyttölämpötila: 0 °C - +50 °C
0086-CPR-550646
Käyttöjännite: 3V
Valmiustilavirta: ≤7uA
Kosteus: 10 % - 90 %
Nro 7126604
Vain sisäkäyttöön
E-nr 6302527
Suunniteltu käyttöikä: 10 vuotta
Paristo: ei vaihdettava, CR2/3 AH 3V litium
6. Asennus
Palovaroitin tulee asentaa seuraaviin paikkoihin:
• vähintään yksi jokaiseen huoneeseen
• yksi jokaiseen kerrokseen - jos kerros on pitkä,
siihen on asennettava vähintään kaksi palovaroitinta
• käytävään, portaikkoon
• olohuoneeseen
• kaikkiin makuuhuoneisiin
• varastoon ja tiloihin, joissa on sähkölaitteita.
Varoitinta ei saa asentaa seuraaviin paikkoihin:
• huoneeseen, jossa lämpötila voi laskea
alle 0° C tai nousta yli +50° C
• kosteisiin tiloihin
• ovien tai ikkunoiden eteen
• tuulettimen tai patterin lähelle.
Kuva 4
Kuva 5
Palovaroitin minimaalista suojausta varten.
Palovaroitin tehokasta suojausta varten.
Kuva 6
30-50 cm
3
6 m
cm. Jos kaltevuus on enintään 45°, palovaroitin voidaan
asentaa kaltevaan osaan.
Kuva 7
Palovaroitin
Asennusetäisyyden tulee olla
vähintään 61 cm huoneen kulmasta.
Kuva 8
Led-merkkivalo
Test/HUSH
testaus-/
hiljennyspainike
Asenna vähintään 50 cm:n etäisyydelle loisteputkista.
Asenna palovaroitin näin:
• Kiinnitä pohjalevy ruuveilla valittuun paikkaan.
Kiinnitä huomiota edellä oleviin kuviin (kuva 4 - 8).
• Kiristä hälytin varovasti pohjalevyyn.
• Asenna hälytin kattoon keskelle huonetta.
• Älä asenna hälytintä vaikeasti yletettävään paikkaan.
• Palovaroitinta ei saa maalata.
Kuva 9
Kannatin
7. Toiminta
7.1 Laite pystyy säätämään virrankulutustaan
fotoelektrisen yksikön pitkäaikaiseen toiminnan ja
laitteen pitkäaikaisen vakauden varmistamiseksi.
7.2 Valmiustila (kuva10)
Laite siirtyy valmius-
tilaan sen jälkeen, kun
virta on kytketty päälle,
ja led-valo syttyy kerran
344 sekunnissa.
1. Makuuhuone
2. Makuuhuone
3.Portaikko
4. Makuuhuone
5. Olohuone
6. Keittio
7. Sisäänkäynti
8. Harrastushuone
9. Varasto
10. Autotalli
Älä asenna laitetta harjakaton
harjaan, koska savuton ilma voi
kerääntyä tälle alueelle. Jos
katto on yli 30° kalteva ja sen
kokonaiskorkeus on
enintään 6 m, etäisyyden
>30°
harjasta on oltava 30-50
50 cm
Kiristä kiertämällä
Ruuvit
Ruuvit
Irrota kiertämällä
7.3 Testi (kuva11)
Testaus-/hiljennyspainiketta TEST/HUSH painetaan pitkään,
kunnes laitteesta kuuluu tasainen piippaushälytys ja
merkkivalo vilkkuu, kun testaus on käynnissä. Kun
testaus-/hiljennyspainike vapautetaan, ääni- ja valohälytys
loppuu ja laite siirtyy taas hiljaiseen tilaan. Toista yllä olevat
vaiheet poistuaksesi hiljaisesta tilasta.
PIIP PIIP PIIP PIIP ~
7.4 HUSH - hiljainen tila (kuva 12)
1. Paina valmiustilassa testaus-/hiljennyspainiketta,
niin laite siirtyy hiljaiseen tilaan.
2. Paina hälytystilassa testaus-/hiljennyspainiketta,
niin laite siirtyy hiljaiseen tilaan.
3. Koko hiljaisen tilan prosessi kestää 9 minuuttia.
4. Pidä hiljaisessa tilassa testaus-/hiljennyspainiketta
pohjassa, kunnes kuuluu akustinen äänimerkki. Tällöin
laite poistuu hiljaisesta tilasta ja palaa valmiustilaan.
Huomaa:
1. Riippumatta siitä, onko laite valmius- vai hälytystilassa, paina
testaus-/hiljennyspainiketta, niin laite siirtyy hiljaiseen tilaan.
led-merkkivalo syttyy kerran 10 sekunnissa. Pidä
testaus-/hiljennyspainiketta pohjassa, kunnes akustinen
merkkiääni kuuluu, niin laite poistuu hiljaisesta tilasta.
2. Kun laite on valmiustilassa tai hiljennystilassa, kiinnitä
erityistä huomiota led-valon syttymisväliin: jos led-valo syttyy
kerran 10 sekunnissa, se on hiljennystilassa, mutta jos
led-valo syttyy kerran 344 sekunnissa, se on valmiustilassa.
3. Hiljaisessa tilassa laite laukaisee normaalin hälytyksen, jos
ympäristön savupitoisuus on yli 4 kertaa hälytysarvon
suuruinen.
7.5 Virta on vähissä
(kuva 13).
Kun laitteen virta on
heikko (2,4 V ± 0,1 V),
se päästää lyhyen
piippauksen 43 sekun-
nin välein.
7.6 . Kun laite on epä-
kunnossa tai sen käyttö-
ikä on loppumassa,
kuuluu jatkuva piippaus
43 sekunnin välein
(kuva 14).
Vaihda laite uuteen kun se ei enää toimi oikein, käyttöikä
on lopussa tai paristo heikentynyt.
8. Käyttöön liittyvät varotoimet
• Testaa laite viikoittain
• Älä maalaa laitetta
• Älä käytä laitetta pölyisessä tai savuisessa ympäristössä.
• Sekä laitteen suunniteltu käyttöikä että pariston valmiusaika
(viikoittainen testaus mukaan lukien) ovat 10 vuotta.
Pariston käyttöaika lyhenee usein tapahtuvan hälytyksen tai
pitkäaikaisen hälytyksen seurauksena.
• Laite ei ole palonsammutus- tai torjuntalaite, vaan hälytin,
joka varoittaa ja kehottaa pakenemaan tai ilmoittaa palo-
miehille, kun tapahtuu tulipalo, josta syntyy savua. Siksi on
tarpeen huomioida varotoimet tulipalon varalta ja hankkia
esimerkiksi sammutin, paloportaat ja palohuopa.
• Kuulovammainen käyttäjä ei havaitse äänihälytystä, kun
tämä laite on käytössä, joten tällaista käyttäjää suositellaan
hankkimaan langaton tai langallinen savuhälytin, jossa on
äänimerkin sijaan salamavalo.
• Laitteen valmistajaa ei voida koskaan asettaa vastuuseen
minkäänlaisista sattumanvaraisista tai seurauksellisista
menetyksistä ja/tai vaurioista, jotka johtuvat ohjeiden
noudattamattomuudesta ja/tai siitä, että savuhälyttimen
signaali ei käynnisty savuvahingon tai tulipalon aikana.
Tärkeää
Kun laite hälyttää tai se on valmiustilassa ja painat
testaus-/hiljennyspainiketta kerran, se siirtyy hiljaiseen tilaan.
Pidä testaus-/hiljennyspainike pohjassa, kunnes akustinen
äänimerkki kuuluu, niin laite poistuu hiljaisesta tilasta.
Palovaroittimen asentaminen on osa paloturvallisuutta,
samoin kuin sammuttimet, palotikkaat, pelastusköydet, ja myös
rakennusmateriaalien valinnat. Varmista aina, että evakuointi-
suunnitelma on olemassa, ja keskustele siitä lasten kanssa.
Varmista, että kaikista huoneista voidaan poistua avaamatta
ovea, esimerkiksi ikkunan kautta. Jos hälytyksen syy on
epävarma, tulee aina olettaa, että hälytys johtuu todellisesta
tulipalosta ja asunnosta on poistuttava välittömästi.
~
Joka 10. sekunti
PIIP
PIIP PIIP PIIP
19.10.22
