Stereomikroskop
Stemi 305
Vor Verwendung des Stemi 305 die ausführliche Bedienungsanleitung sorgfältig lesen und die enthaltenen Sicherheitshinweise befolgen.

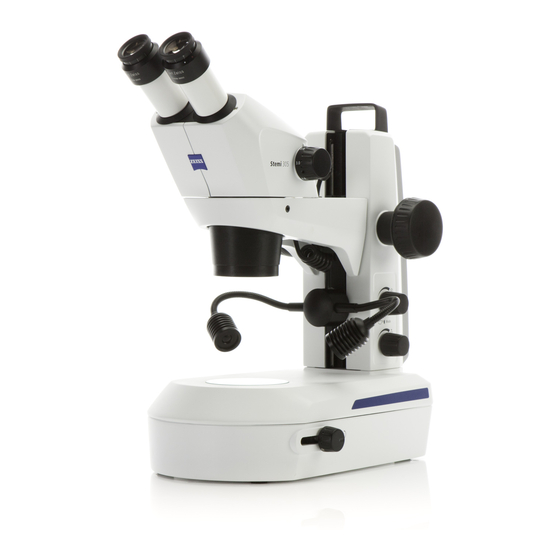

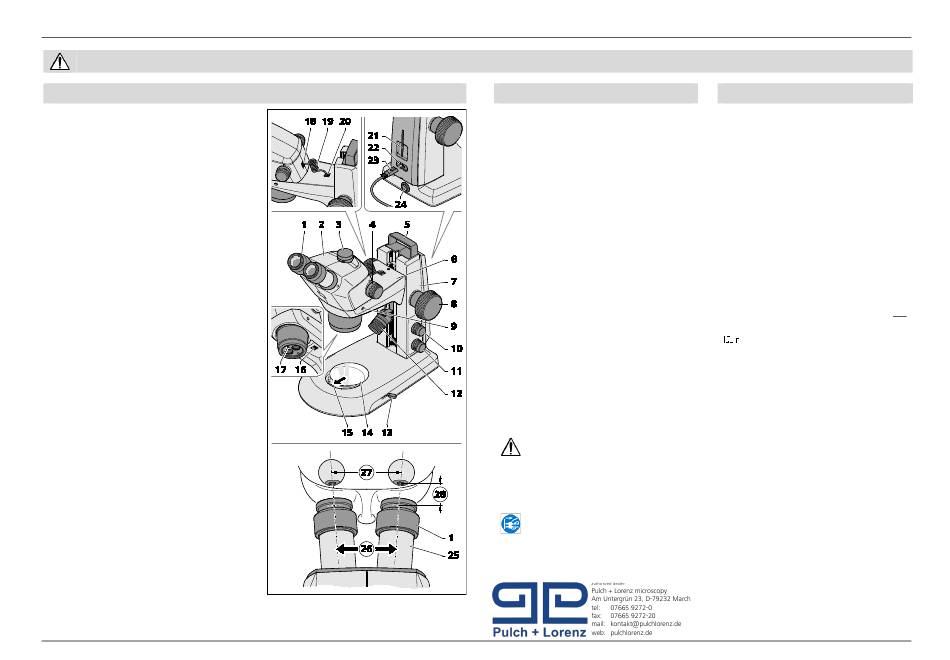

Beschreibung
1 Okulare, stellbar
2 Stemi 305 Mikroskopkörper
3 Anschluss für Kameras mit C-Mount
4 Zoomknopf zur Einstellung des
Abbildungsmaßstabes
5 Tragegriff
6 Mikroskopträger
7 Stativ
8 Fokussierknopf zum Scharfstellen
des mikroskopischen Bildes
9 Klemmschraube zur Fixierung des
Mikroskopkörpers im Stativ
10 Druck-/Drehknopf zum Schalten und
Dimmen der Auflichtbeleuchtung
11 Druck-/Drehknopf zum Schalten und
Dimmen der Durchlichtbeleuchtung
12 Spot-Leuchte K LED, optional
13 Hebel zur Einstellung der Durchlicht-
beleuchtung (Stativ K EDU)
14 Einlegeplatte für Objektauflage
15 Arretierfeder für Einlageplatte
16 RJ 12 Buchse am Mikroskopträger
des Stativs (unten)
17 Eingebaute Vertikalbeleuchtung
18 RJ 12 Buchse am Stemi 305 Körper
19 RJ 12 Kabel
20 RJ 12 Buchse am Mikroskopträger
des Stativs (oben)
21 Inbusschlüssel SW 3
22 Netzanschlussbuchse
23 Netzkabel
24 Ein-/Ausschalter
25 Okularstutzen
26 Verschiebung der Okularstutzen zur
Einstellung des individuellen
Augenabstandes
27 (Individueller) Augenabstand
28 Abstand zwischen Auge und
Okulareinblick (ca. 2 cm)
435063-8044-008 d
Quick Start
Kurzbedienungsanleitung
Aufbau
Stemi 305 aus den
entnehmen und auf
gemäß Lieferschein prüfen.
• Stativ
(7) auf eine
Unterlage stellen.
• Sofern der Stemi 305 Körper (2) noch
nicht montiert ist, diesen in die Öffnung
des Mikroskopträgers (6) einsetzen,
ausrichten und
schraube (9) vorsichtig
schlüssel (21) fixieren.
• Das RJ 12 Kabel (19) für die Vertikal-
beleuchtung (17) in die Buchsen (18
und 20) einstecken.
• Beide Okulare (1) bis zum Anschlag in
die Okularstutzen (25) einstecken.
• Einlegeplatte (14) in die Aufnahme im
Stativfuß einlegen und dabei gegen die
Arretierfeder (15) drücken und vor-
sichtig einrasten.
• Netzkabel (23) in die Netzanschluss-
buchse (22) des Stativs (7) einstecken
und an eine Steckdose anschließen.
• Das Mikroskop mit dem Schalter (24)
ein- bzw. ausschalten.
Eine sichere Trennung vom Strom-
versorgungsnetz ist ausschließlich
durch Ziehen des Netzsteckers ge-
währleistet. Der Schalter am Mikro-
skop schaltet nur in den Standby-
Betrieb.
Abnehmbare
nicht durch
messene Netzkabel ersetzt werden.
Es dürfen nur die vorgeschriebenen
Netzleitungen verwendet werden.
Bedienung
Verpackungen Das Mikroskop ist angeschlossen und
Vollständigkeit eingeschaltet.
1.
Objekt mittig auf die Einlegeplatte
(14) auflegen.
ebene, feste
2. Beleuchtung einschalten, dazu den
Druck-/Drehknopf (10 oder 11) kurz
drücken und durch Drehen die
Helligkeit einstellen.
mittels Klemm-
3. Beide stellbare Okulare (1) auf
mit Inbus-
"Null" stellen (weißer Punkt auf
"0").
4. Individuellen
durch seitliches Verschieben (26)
der Okularstutzen (25) so einstellen,
dass beim Einblick in die Okulare
mit beiden
kreisrundes Bild zu sehen ist.
Hierfür muss zwischen Auge und
Okulareinblick ein Abstand von
ca. 2 cm eingehalten werden (28).
5. Mit Zoomknopf (4) kleinste Ver-
größerung einstellen.
6. Ein kleines markantes Detail in der
Bildmitte des Objektes mit dem
Fokussierknopf (8) scharfstellen.
7. Mit Zoomknopf (4) höchste Ver-
größerung einstellen.
8. Markantes Objektdetail erneut mit
Fokussierknopf (8) scharfstellen.
9. Mit Zoomknopf (4) wieder auf
kleinste Vergrößerung stellen.
Netzkabel dürfen
10. Ggf. vorhandene Unschärfen im
unzulänglich be-
mikroskopischen
stellbaren Okularen getrennt für
jedes Auge korrigieren (Korrektur
der individuellen Fehlsichtigkeit).
ZEISS
Augenabstand (27)
Augen nur ein
Bild mit den
