UI NanoSwitch Quick Start Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Package Contents

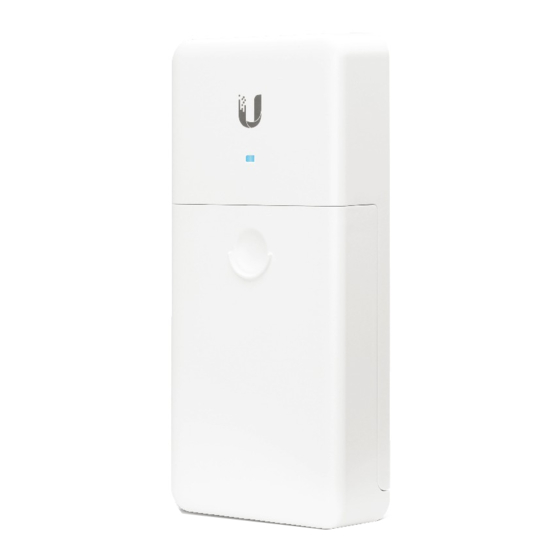

NanoSwitch
Installation Requirements
Mounting accessories and drain wire are not included.
Pole­Mounting
Drill with a 4.5 mm Drill Bit
7 mm Socket Wrench or Screwdriver
Wall­Mounting
(2) Screws (≤ 5 mm Screw Head)
(1) Drain Wire, Optional (≤ 12 AWG, ≤ 1 m)
Cables
Shielded Category 5 (or above) cabling with drain wire should be used for all
wired Ethernet connections and should be grounded through the AC ground of
the PoE.
We recommend that you protect your networks from harmful outdoor
environments and destructive ESD events with industrial­grade, shielded
Ethernet cable from Ubiquiti. For more details, visit: ui.com/toughcable
Surge protection should be used for all outdoor installations. We recommend
that you use two Ethernet Surge Protectors, model ETH­SP­G2, one near the
N­SW and the other at the entry point to the building. The ETH­SP­G2 will
absorb power surges and safely discharge them into the ground.
N­SW Quick Start Guide
Self­Tapping Screw
Metal Straps (Qty. 2)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NanoSwitch and is the answer not in the manual?

Questions and answers

Related Manuals for UI NanoSwitch

Summary of Contents for UI NanoSwitch

  • Page 1 N­SW Quick Start Guide Package Contents NanoSwitch Self­Tapping Screw Metal Straps (Qty. 2) Installation Requirements Mounting accessories and drain wire are not included. Pole­Mounting Drill with a 4.5 mm Drill Bit 7 mm Socket Wrench or Screwdriver Wall­Mounting (2) Screws (≤ 5 mm Screw Head) (1) Drain Wire, Optional (≤ 12 AWG, ≤ 1 m) Cables Shielded Category 5 (or above) cabling with drain wire should be used for all wired Ethernet connections and should be grounded through the AC ground of the PoE. We recommend that you protect your networks from harmful outdoor environments and destructive ESD events with industrial­grade, shielded Ethernet cable from Ubiquiti. For more details, visit: ui.com/toughcable Surge protection should be used for all outdoor installations. We recommend that you use two Ethernet Surge Protectors, model ETH­SP­G2, one near the N­SW and the other at the entry point to the building. The ETH­SP­G2 will absorb power surges and safely discharge them into the ground.

  • Page 2: Hardware Overview

    Hardware Overview...
  • Page 3 Power LED The Power LED will light blue when the device is connected to a power source. PoE LED Green Active 24V PoE Link LED Link Established Green Flashing Indicates Activity PoE In Port RJ45 port supports 10/100/1000 Ethernet connections and supports 24V, 2­pair passive PoE to power the switch. For maximum power consumption of 30W, we recommend supplying power with the POE­24­30W­G­WH PoE adapter (not included). Ground Bonding Point The NanoSwitch must be grounded in one of the following ways: Use the Self­Tapping Screw to ground the NanoSwitch directly to a grounded metal pole or structure. Use the Machine Screw and Nut to attach a drain wire (not included) that is connected to a remote grounding block or structure. PoE Out (Ports 1 ­ 3) RJ45 ports support 10/100/1000 Ethernet connections and provide passive 24V, 2­pair PoE passthrough for up to 30W PoE output. WARNING: PoE is always active. Before connecting a device to a...

  • Page 4: Hardware Installation

    WARNING: PoE is always active. Before connecting a device to a PoE Out port, ensure that the device supports passive PoE and the supplied voltage. WARNING: Do NOT provide more than a total of 24W PoE output (24V, 1A) per port or 30W total output; otherwise this will damage the NanoSwitch. Connect a Drain Wire (Optional) If a drain wire is used to ground the NanoSwitch, attach it to the Ground Bonding Point with the Self­Tapping Screw and Nut. At the installation site, secure the other end of the drain wire to a grounded mast, pole, tower, or grounding bar. Hardware Installation Follow the appropriate steps for your installation: “Pole­Mounting” “Wall­Mounting” Pole­Mounting 1. If you are using the Self­Tapping Screw for grounding, remove the Machine Screw and Nut:...
  • Page 5 2.  3. ...
  • Page 6 4.  Note: If you are using a drain wire for grounding, proceed to “Connecting Power”. 5. ...
  • Page 7 6.  Wall­Mounting Note: Screws not included. 1. ...
  • Page 8 1.  2. ...
  • Page 9 3.  4. ...
  • Page 10 5. ...
  • Page 11 6. ...

  • Page 12: Connecting Power

    Connecting Power Connecting Ethernet WARNING: PoE is always active. Before connecting a device to a PoE Out port, ensure that the device supports passive PoE and the supplied voltage. Specifications...

  • Page 13: Safety Notices

    Specifications N­SW Dimensions  196.4 x 93.5 x 32.4 mm (Excluding Mount) ( 7.73 x 3.68 x 1.28") Weight 271 g (9.6 oz) Enclosure Characteristics White Polycarbonate Total Non­Blocking Line Rate 4 Gbps Typical Power Consumption 1.5W Max. Power Consumption Power Method 24V, 2­Pair Passive PoE Networking Interfaces (4) 10/100/1000 Mbps Ethernet RJ45 Total Passive PoE Max Wattage 24V, 2­Pair, 1A for 3 Ports (30W) Passive PoE Max Wattage per 24V, 2­Pair, 1A per Port (24W) Port Passive PoE Voltage Range 21.6 ­ 30V ESD/EMP Protection ± 24kV Air, ± 24kV Contact Operating Temperature ­30 to 70° C (­22 to 158° F) Operating Humidity 5 to 95% Noncondensing Certifications CE, FCC, IC Safety Notices 1. Read, follow, and keep these instructions. 2. Heed all warnings. 3. Only use attachments/accessories specified by the manufacturer. WARNING: Do not use this product in location that can be submerged by water.

  • Page 14: Limited Warranty

    2. There are no operator serviceable parts inside this equipment. Service should be provided only by a qualified service technician. Limited Warranty ui.com/support/warranty The limited warranty requires the use of arbitration to resolve disputes on an individual basis, and, where applicable, specify arbitration instead of jury trials or class actions. Compliance Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions. 1. This device may not cause harmful interference, and 2. This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operations of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. ISED Canada CAN ICES­3(A)/NMB­3(A) Australia and New Zealand Warning: This equipment is compliant with Class A of CISPR 32. In a residential environment this equipment may cause radio interference. CE Marking CE marking on this product represents the product is in compliance with all directives that are applicable to it. WEEE Compliance Statement...

  • Page 15: Declaration Of Conformity

    Declaration of Conformity Online Resources © 2021 Ubiquiti Inc. All rights reserved.
