Návod na obsluhu a údržbu

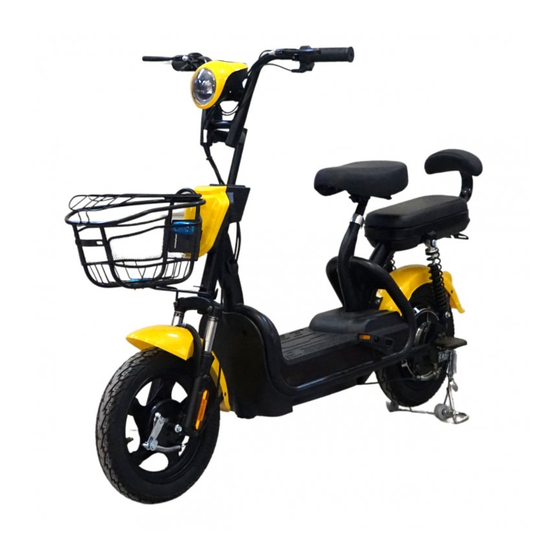

E-skútr Sharks RS01 (zelený, bílý, žlutý, červený)
Obj. číslo RS01-1, RS01-2, RS01-3, RS01-4
Dovozce: Steen QOS, s.r.o., Vojkovice 58, Vojkovice, Česká republika
PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ
UDUŠENÍ!
Upozornění:
Před užitím tohoto výrobku prostudujte tento návod a držte se všech
bezpečnostních pravidel a provozních instrukcí.
Tento výrobek je určen pro hobby a kutilské používání, nejedná se o
profesionální řadu!
Návod je přeložen z původního návodu k použití.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RS01-1 and is the answer not in the manual?

Questions and answers

Summary of Contents for SHARKS RS01-1

  • Page 1 Návod na obsluhu a údržbu E-skútr Sharks RS01 (zelený, bílý, žlutý, červený) Obj. číslo RS01-1, RS01-2, RS01-3, RS01-4 Dovozce: Steen QOS, s.r.o., Vojkovice 58, Vojkovice, Česká republika PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ! Upozornění: Před užitím tohoto výrobku prostudujte tento návod a držte se všech bezpečnostních pravidel a provozních instrukcí.
  • Page 2: Technické Specifikace

    8° velikost pneu: 14“ (šířka průřezu: 2,5“) velikost ráfku: 10“ hmotnost produktu: 55 kg brzdový systém: bubnová brzda materiál podvozku: ocel odpružená náprava (přední náprava: hydraulická, zadní náprava: pružiny) nákupní košík rozměry balení: 1,53x0,33x1 m www.sharks-shop.cz Stránka 2...
  • Page 3: Základy Bezpečnosti

    Baterie je ovlivněná teplotou, když je teplota vyšší, baterie má lepší výkon. Pokud okolní teplota klesne pod 0°C, může energie baterie klesnou až o 15%. Z tohoto důvodu může dojít ke snížení maximálního dojezdu na jedno nabití. Pokud je teplota nad 20°C, výkon baterie se plně obnoví. www.sharks-shop.cz Stránka 3...
  • Page 4 - Snižte rychlost jízdy a vyvarujte se náhlého brzdění a zatáčky projeďte s vysokou opatrností. - Buďte viditelní. Používejte reflexní oděv a bezpečnostní světla. V mokrém terénu se skútr hůře ovládá. www.sharks-shop.cz Stránka 4...
  • Page 5 Uchovávejte baterii a nabíječku mimo dosah tepla nebo ohně a hořlavých látek. Nevystavujte baterii ani nabíječku dešti nebo vlhkému prostředí. - Přísná zákaz manipulace s baterii. Nevyndavejte ji! - Dodaná baterie může být nabíjena pouze originální nabíječkou dodanou spolu s výrobkem. www.sharks-shop.cz Stránka 5...
  • Page 6 - otáčením doleva nebo doprava nastavte utažení řetězu - udržujte přední a zadní řetězové kolo zarovnané ke středu a udržujte přímou linii. Po seřízení upevněte matici zadního kola tak, aby prověšení řetězu mezi oběma řetězovými koly bylo 10-15 mm. www.sharks-shop.cz Stránka 6...
  • Page 7 ● Skladování baterie - baterii nelze skladovat na místě, kde je příliš vysoká teplota a vlhkost. Proto by teplota skladování měla být v rozmezí -20°C - +55°C, v suchu a čistotě mimo dosah nepovolaných osob, dětí a domácích mazlíčků. www.sharks-shop.cz Stránka 7...
  • Page 8: Údržba Motoru

    - pravidelně nechávejte zkontrolovat izolaci mezi vodičem motoru a krytem motoru. - pravidelně kontrolujte, zda není zástrčka řídící jednotky uvolněná a pravidelně kontrolujte, zda není uvolněná pojistková skříňka. Pokud zjistíte jakýkoliv problém, skútr nepoužívejte a kontaktujte autorizovaný servis nebo vašeho prodejce. www.sharks-shop.cz Stránka 8...
  • Page 9: Tabulka Údržby

    úniku oleje (přední/zadní) v případě nefunkčnosti stojan vyměňte komponenty veškeré komponenty musí těsnosti těsnit a být dotažené baterie kapacita baterie abnormální hluk nebo jiné motor známky nesprávného chodu motoru funkce kontrolky www.sharks-shop.cz Stránka 9...
  • Page 10: Čištění A Skladování

    Baterie se nenabíjí a) uvolněné kabely poblíž a) zkontrolujte zapojení a pevné nabíjecí zásuvky připojení b) uvolněné zapojení baterie b) kontaktuje autorizovaný c) vadná nabíječka servis c) vyměňte nabíječku www.sharks-shop.cz Stránka 10...
  • Page 11 E-mail: servis@sharks-cz.cz, reklamace@sharks-shop.cz Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu (nejlépe v originálním balení Sharks a se všemi potřebnými podklady pro posouzení reklamace – kopie kupního dokladu a vyplněný reklamační list). Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace.
  • Page 12 Záruční list Záručný list/Karta garancvina Jótállási levél/Garantieschein 1.oprava 2.oprava 3.oprava Výrobek Typ/Serie Výrobok Typ/Serie Razítko/podpis Pečiatka a podpis Datum Číslo výrobku Dátum www.sharks-shop.cz Stránka 12...
  • Page 13 Návod na obsluhu a údržbu E-skúter Sharks RS01 (zelený, biely, žltý, červený) Obj. číslo RS01-1, RS01-2, RS01-3, RS01-4 Dovozca: Steen QOS, s.r.o., Vojkovice 58, Vojkovice, Česká republika PLASTOVÝ OBAL ODSTRÁŇTE Z DOSAHU DETÍ, hrozí nebezpečenstvo udusenia! Upozornenie: Pred užitím tohto výrobku preštudujte tento návod a držte sa všetkých bezpečnostných pravidiel a prevádzkových inštrukcií.
  • Page 14: Technické Špecifikácie

    100 kg max. stúpavosť: 8° veľkosť pneu: 14"(šírka prierezu: 2,5") veľkosť ráfika: 10" hmotnosť produktu: 55 kg brzdový systém: bubnová brzda materiál podvozku: oceľ odpružená náprava (predná náprava: hydraulická, zadná náprava: pružiny) nákupný košík rozmery balenia: 1,53x0,33x1 m www.sharks-shop.cz Stránka 14...
  • Page 15 0 ° C, môže energia batérie klesnú až o 15%. Z tohto dôvodu môže dôjsť k zníženiu maximálneho dojazdu na jedno nabitie. Ak je teplota nad 20 ° C, výkon batérie sa plne obnoví. Pri častom brzdení alebo štartovanie, dochádza k zvýšenej spotrebe elektriny. čo môže tiež ovplyvniť maximálny dojazd na jedno nabitie. www.sharks-shop.cz Stránka 15...
  • Page 16 - Znížte rýchlosť jazdy a vyvarujte sa náhleho brzdenia a zákruty prejdite s vysokou opatrnosťou. - Buďte viditeľní. Používajte reflexný odev a bezpečnostné svetlá. V mokrom teréne sa skúter horšie ovláda. www.sharks-shop.cz Stránka 16...
  • Page 17 - pri jazde používajte ochrannú prilbu - brzdná dráha je ovplyvňovaná poveternostnými podmienkami (pri daždivom počasí alebo jazde v zime na zasneženej ceste bude dráha dlhšia) Pri jazde dbajte pozornosť na nasledujúce: www.sharks-shop.cz Stránka 17...
  • Page 18 - otáčaním doľava alebo doprava nastavte utiahnutie reťaze - udržujte predné a zadné reťazové koleso zarovnané k stredu a udržujte priamu líniu. Po nastavení upevnite maticu zadného kolesa tak, aby prevesenie reťaze medzi oboma reťazovými kolesami bolo 10-15 mm. www.sharks-shop.cz Stránka 18...
  • Page 19 - batériu nemožno dlhodobo skladovať bez nabíjania. Batériu pravidelne dobíjajte, aby uskladnili pri plnom nabití. - Tento skúter využíva lead-acid batériu, ktorú možno ľahko namontovať do skútra. Pozri nižšie schému pre zapojenie batérie: www.sharks-shop.cz Stránka 19...
  • Page 20: Údržba Motora

    Ak zistíte akýkoľvek problém, skúter nepoužívajte a kontaktujte autorizovaný servis alebo vášho predajcu. POZNÁMKA: Skúter spúšťajte pomaly, aby sa znížilo riziko poškodenia motora s dôvodu prívodu veľkého množstva prúdu. Predĺžite tým životnosť motora, batérie. www.sharks-shop.cz Stránka 20...
  • Page 21: Tabuľka Údržby

    úniku oleja (predná/zadná) v prípade nefunkčnosti stojan vymeňte komponenty všetky komponenty musia tesnosti tesniť a byť dotiahnuté batérie kapacita batérie abnormálny hluk alebo iné motor známky nesprávnej chodu motora funkcie kontrolky www.sharks-shop.cz Stránka 21...
  • Page 22: Čistenie A Skladovanie

    Batérie sa nenabíja a) uvoľnené káble v blízkosti a) skontrolujte zapojenie a nabíjacej zásuvky pevné pripojenie b) uvoľnené zapojenie batérie b) kontaktuje autorizovaný c) chybná nabíjačka servis c) vymeňte nabíjačku www.sharks-shop.cz Stránka 22...
  • Page 23 (súkromnej osobe) poskytovaná záručná doba 24 mesiacov odo dňa nákupu. Pre firemných zákazníkov je poskytovaná záručná doba 12 mesiacov odo dňa nákupu. V záručnej dobe autorizovaný servis Sharks bezplatne odstráni všetky vady produktu spôsobené výrobnou závadou alebo chybným materiálom. Výrobca garantuje zachovanie zodpovedajúcich funkčných vlastností...
  • Page 24 Instruction for operation and maintenance E-Scooter Sharks RS01 (green, white, yellow, red) Ord. number RS01-1, RS01-2, RS01-3, RS01-4 Importer: Steen QOS, s.r.o., Vojkovice 58, Vojkovice. Czech Republic PLASTIC/CARDBOARD PACKAGING KEEP OUT OF REACH OF CHILDREN, RISK OF SUFFOCATION Note: Read and note instructions and follow the safety instructions and operating instructions before using the tool.
  • Page 25: Technical Specifications

    100 kg max. climb: 8° tire size: 14“(cross-section width: 2.5“) rim size: 10" product weight: 55 kg brake system: drum brake chassis material: steel sprung axle (front axle: hydraulic, rear axle: springs) shopping cart package dimensions: 1.53x0.33x1 m www.sharks-shop.cz Stránka 25...
  • Page 26: Driving Safety

    If the temperature is above 20 ° C, battery performance will be fully restored. Frequent braking or starting increases power consumption. which can also affect the maximum range per charge. www.sharks-shop.cz Stránka 26...
  • Page 27: Operating Information

    - Reduce your speed and avoid sudden braking and take great care when cornering. - Be visible. Wear reflective clothing and safety lights. In wet terrain, the scooter is harder to control. www.sharks-shop.cz Stránka 27...
  • Page 28: Instructions For Safe Use

    - Do not park your scooter in the entrance halls, by the evacuation staircase, on the sidewalk or in front of safety exits - Keep the scooter away from flammable surfaces when charging. The charging time should not exceed the maximum recommended charging time. www.sharks-shop.cz Stránka 28...
  • Page 29: Before Driving

    2. When driving, pay attention to your driving style and be careful and watch the situation around you. 3. Starting the engine: When sitting on the scooter, slowly turn the rotary handle, the scooter will start slowly and then gradually increase the speed. NOTE: www.sharks-shop.cz Stránka 29...
  • Page 30 - The battery cannot be stored for a long time without recharging. Recharge the battery regularly so that it is stored when fully charged. - This scooter uses a lead-acid battery that can be easily installed in the scooter. See the battery connection diagram below: www.sharks-shop.cz Stránka 30...
  • Page 31: Motor Maintenance

    - Regularly check whether the controller connection plug is loose, and regularly check whether the scooter fuse box is loose. If there is any problem, deal with it in time. NOTE: Pls start the scooter slowly ,to reduce the damage of large current to motor/controller/battery .extend their life . www.sharks-shop.cz Stránka 31...
  • Page 32: Maintenance Table

    - if you are not going to use the scooter for a long time, the switch should be in the "OFF" position www.sharks-shop.cz Stránka 32...
  • Page 33: Troubleshooting

    Replace battery. overloading, etc. Reduce these factors. Battery could be Loose wiring near Check the wiring, charge the charging socket. tight connection. Loose wiring and Send to a qualified battery pack. service technician. s) Replace charge. defective charger. www.sharks-shop.cz Stránka 33...
  • Page 34 The guarantee submit to the retailer or to the authorised service Sharks in original package and with the copy sales receipt and completed complaints card. After receipt complete product (in folded state) service assess legitimate complaint.
