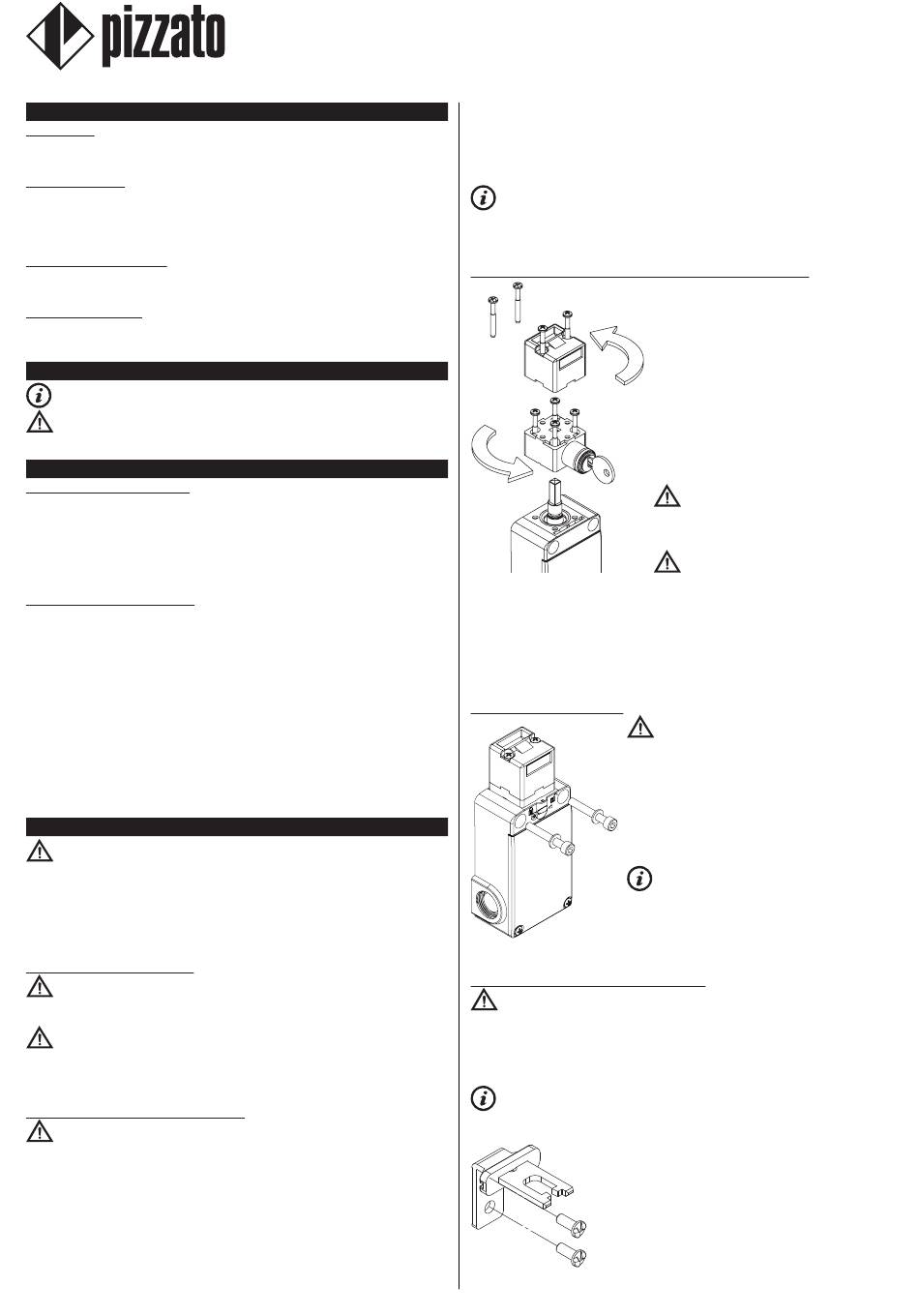

1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Le presenti istruzioni per l'uso forniscono informazioni su installazione, collegamento
e uso sicuro dei seguenti articoli: FS ••••••••
1.2 A chi si rivolge
Le operazioni descritte nelle presenti istruzioni per l'uso devono essere eseguite
esclusivamente da personale qualificato, perfettamente in grado di comprenderle, con
le necessarie qualifiche tecnico professionali per intervenire sulle macchine e impianti
in cui saranno installati i dispositivi di sicurezza.
1.3 Campo di applicazione
Le presenti istruzioni per l'uso si applicano esclusivamente ai prodotti elencati nel
paragrafo Funzione e ai loro accessori.
1.4 Istruzioni originali
La versione in lingua italiana rappresenta le istruzioni originali del dispositivo. Le
versioni disponibili nelle altre lingue sono una traduzione delle istruzioni originali.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni supplementari
Attenzione: Il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, con possibile perdita della funzione di sicurezza.
3 DESCRIZIONE
3.1 Descrizione del dispositivo
Il dispositivo di sicurezza descritto nelle presenti istruzioni per l'uso è definito in
accordo a EN ISO 14119 come interblocco con blocco, meccanico, codificato di tipo 2.
Gli interruttori di sicurezza ad azionatore separato con blocco, a cui si riferiscono le
presenti istruzioni per l'uso, sono dispositivi di sicurezza progettati e realizzati per il
controllo di cancelli, protezioni, carter e ripari in genere, installati a protezione di parti
pericolose di macchine con o senza inerzia.
3.2 Uso previsto del dispositivo
- Il dispositivo descritto nelle presenti istruzioni per l'uso nasce per essere applicato
su macchine industriali (come definite dalla Direttiva Macchine) per il controllo dello
stato di protezione mobili.
- È vietata la vendita diretta al pubblico di questo dispositivo. L'uso e l'installazione è
riservato a personale specializzato.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nelle
presenti istruzioni per l'uso
- Ogni utilizzo non espressamente previsto nelle presenti istruzioni per l'uso è da
considerarsi come utilizzo non previsto da parte del costruttore.
- Sono inoltre da considerare utilizzi non previsti:
a) utilizzo del dispositivo a cui siano state apportate modifiche strutturali, tecniche o
elettriche;
b) utilizzo del prodotto in un campo di applicazione diverso da quanto riportato nel
paragrafo CARATTERISTIChE TECNIChE.
4 ISTRUZIONI DI MONTAGGIO
Attenzione: L'installazione di un dispositivo di protezione non è sufficiente a
garantire l'incolumità degli operatori e la conformità a norme o direttive specifiche
per la sicurezza delle macchine. Prima di installare un dispositivo di protezione è
necessario eseguire un'analisi del rischio specifica secondo i requisiti essenziali di
salute e sicurezza della Direttiva Macchine. Il costruttore garantisce esclusivamente
la sicurezza funzionale del prodotto a cui si riferiscono le presenti istruzioni per l'uso,
non la sicurezza funzionale dell'intera macchina o dell'intero impianto
4.1 Scelta del tipo di azionatore
Attenzione: Il dispositivo è attivato da un azionatore a basso livello di codifica:
durante l'installazione devono essere rispettate delle specifiche aggiuntive prescritte
dalla norma EN ISO 14119:2013 paragrafo 7.2.
Attenzione: Eventuali altri azionatori presenti nello stesso luogo dove è
stato installato il dispositivo devono essere segregati e tenuti sotto stretto controllo
per evitare l'elusione del dispositivo di sicurezza. Qualora vengano montati nuovi
azionatori, gli azionatori originali devono essere smaltiti oppure resi inutilizzabili.
4.2 Scelta del principio di funzionamento
Attenzione: Il dispositivo è disponibile con due principi di funzionamento:
1) principio di funzionamento D per versioni FS ••96D••• e FS ••98D•••: azionatore
bloccato con elettromagnete diseccitato (blocco a molla, sblocco con attivazione
ingressi A1/A2);
2) principio di funzionamento E per versioni FS ••96E•••: azionatore bloccato con
elettromagnete eccitato (blocco con attivazione ingressi A1/A2, sblocco a molla).
Il principio di funzionamento D (blocco a molla) mantiene il blocco dell'azionatore
anche nel caso venisse tolta tensione alla macchina. Pertanto se la macchina ha
movimenti pericolosi con inerzia, viene garantita l'inaccessibilità agli organi pericolosi
(azionatore bloccato) anche nel caso di improvvisa mancanza di tensione.
Il principio di funzionamento E (blocco con attivazione ingressi A1/A2) mantiene il
e-mail:
Pizzato Elettrica Srl
web site: www.pizzato.com
via Torino, 1
36063 MAROSTICA (VI)
Phone:
ITALY
blocco dell'azionatore solo con la presenza di tensione. Pertanto prima di scegliere
questo principio di funzionamento, dovranno essere attentamente valutati i pericoli
derivanti da un' improvvisa mancanza di tensione con conseguente possibile sblocco
immediato dell'azionatore.
La scelta del principio di funzionamento D o E deve essere sempre preceduta da
un'analisi del rischio sull'applicazione specifica.
Per macchine senza inerzia, ovvero con blocco immediato degli organi pericolosi
all'apertura della protezione, nelle quali si sia scelto un dispositivo con blocco della
porta puramente per motivi di salvaguardia del processo produttivo, possono essere
indifferentemente usati il primo o il secondo principio di funzionamento.
4.3 Orientamento testa e dispositivo di sblocco (dove presente)
Sulla testa dell'interruttore sono predisposti due ingressi per l'azionatore, uno
perpendicolare e l'altro parallelo al corpo del dispositivo: una volta scelta la direzione
di ingresso per l'azionatore, è necessario sigillare il foro di ingresso inutilizzato con
l'apposito tappo in dotazione. È possibile utilizzare un solo foro di ingresso alla volta
con un solo azionatore.
4.4 Fissaggio del dispositivo
della macchina in modo inamovibile.
4.5 Fissaggio dell'azionatore alla protezione
Attenzione: Come prescritto dalla norma EN ISO 14119 l'azionatore deve esse-
re fissato al telaio della porta in modo inamovibile.
Assicurarsi di usare solamente l'azionatore fornito con l'interruttore oppure utilizzare
uno dei seguenti azionatori: VF KEYF, VF KEYF1, VF KEYF2, VF KEYF3, VF KEYF7,
VF KEYF8. Utilizzando qualsiasi altro azionatore la sicurezza del sistema non è ga-
rantita.
Installare l'azionatore in modo tale che l'estremità non sporga in modo pericoloso
nell'area di lavoro dell'operatore quando la porta è aperta.
L'azionatore deve essere sempre fissato con 2 viti M5 con
classe di resistenza 8.8 o superiore, con sotto testa piano.
Le viti devono essere montate con frena filetti di media resi-
stenza e avere un numero di filetti in presa uguale o superio-
re al proprio diametro. Non è ammesso il fissaggio dell'azio-
natore con un numero di viti inferiore a 2.
La coppia di serraggio delle 2 viti M5 deve essere compresa
tra 2,0 e 3,0 Nm.
Per un fissaggio corretto possono essere utilizzati anche
altri mezzi come rivetti, viti di sicurezza non smontabili (one-
way) o altro sistema di fissaggio equivalente, purché in gra-
do di garantire un adeguato fissaggio.
1/16
info@pizzato.com
+39.0424.470.930
Prima di fissare il dispositivo, se necessario, è
possibile regolare la posizione della testa e del
dispositivo di sblocco a serratura (se presente),
per orientare il dispositivo nella posizione più
consona per l'applicazione a bordo macchina.
Rimuovere le 2 viti sulla parte superiore della te-
sta e staccare la testa dal corpo dell'interruttore.
Rimuovere le 4 viti di fissaggio del dispositivo di
sblocco ausiliario, orientarlo con rotazioni di 90°
nella posizione desiderata e riavviare le 4 viti.
Orientare nella posizione desiderata la testa
dell'interruttore sopra il dispositivo di sblocco
ausiliario con rotazioni di 90° e riavvitare le 2 viti
di fissaggio sui fori predisposti
Attenzione: Una volta completata la re-
golazione serrare la testa con le due viti di si-
curezza con impronta one-way fornite con il
dispositivo.
Attenzione: Serrare le viti della testa e del
dispositivo di sblocco ausiliario con una coppia
compresa tra 0,8 e 1,2 Nm.
Attenzione: Il dispositivo deve essere sempre
fissato con 2 viti M5 con classe di resistenza 8.8 o
superiore, con sotto testa piano e rondelle interposte
sotto di esse. Le viti devono essere montate con frena
filetti di media resistenza e avere un numero di filetti in
presa uguale o superiore al proprio diametro. Non è
ammesso il fissaggio del dispositivo con un numero di
viti inferiore a 2.
La coppia di serraggio delle 2 viti M5 deve essere
compresa tra 2,0 e 3,0 Nm
Si consiglia di installare il dispositivo nella parte
alta della porta, in modo da prevenire l'introduzione di
sporco o residui di lavorazione all'interno del foro per
l'inserimento dell'azionatore. Per evitare manomissio-
ni si consiglia di fissare il corpo del dispositivo al telaio
ZE FOG15A19-EU
