Hettich 9206946 Manual

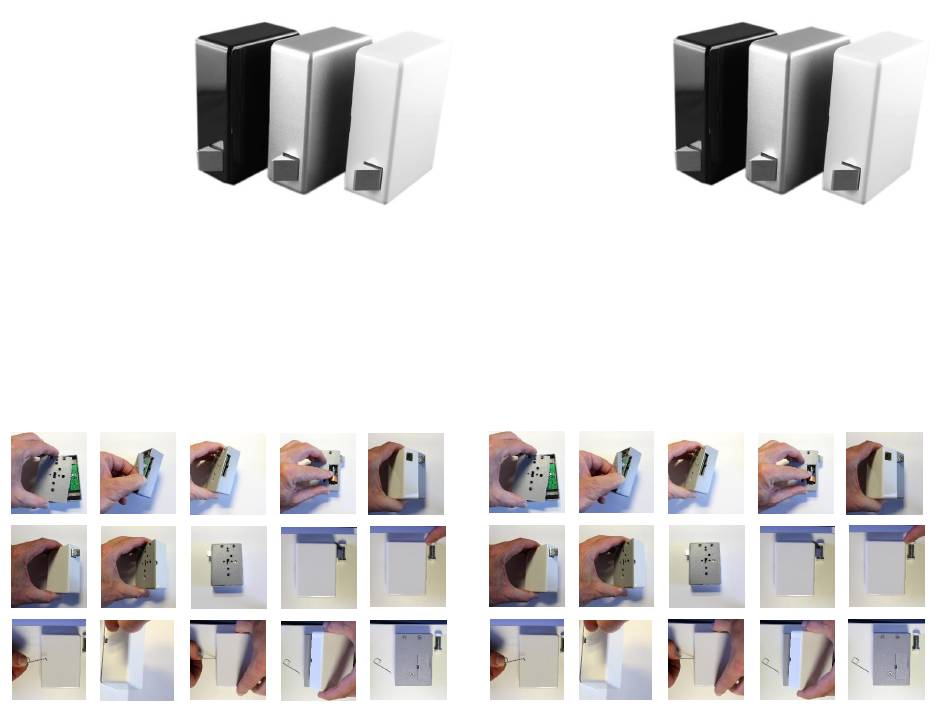

Abdeckung
für das Schloss
1. Deckel öffnen
2. seitliches Fenster herausnehmen
3. Deckel schließen
4. Batterie einlegen (falls noch nicht geschehen)
5. Abdeckung über Schloss schieben
6. Falle springt durch die Öffnung
7. Abdeckung rastet beim seitlichen Fenster ein
8. Rückansicht mit Abdeckung
9. Vorderansicht mit Abdeckung:
- Schrauben sind verdeckt
- Batteriefach ist verdeckt
10. Zum Abnehmen der Abdeckung Schloss entriegeln
Tipp: Programmierkarte zum Dauerentriegeln verwenden
11. mit geliefertes Werkzeug verwenden
12. Werkzeug seitlich einführen
13. + 14. Abdeckung mit der zweiten Hand anheben
15. Abdeckung ist demontiert
2
1
6 7
11
12
4
3
8 9
13
14
Abdeckung
für das Schloss
1. Deckel öffnen
2. seitliches Fenster herausnehmen
3. Deckel schließen
4. Batterie einlegen (falls noch nicht geschehen)
5. Abdeckung über Schloss schieben
6. Falle springt durch die Öffnung
7. Abdeckung rastet beim seitlichen Fenster ein
8. Rückansicht mit Abdeckung
9. Vorderansicht mit Abdeckung:
- Schrauben sind verdeckt
- Batteriefach ist verdeckt
10. Zum Abnehmen der Abdeckung Schloss entriegeln
Tipp: Programmierkarte zum Dauerentriegeln verwenden
11. mit geliefertes Werkzeug verwenden
12. Werkzeug seitlich einführen
13. + 14. Abdeckung mit der zweiten Hand anheben
15. Abdeckung ist demontiert
5
1
6
10
11
15
2 3
7 8
12 13
4
5
9
10
14
15
