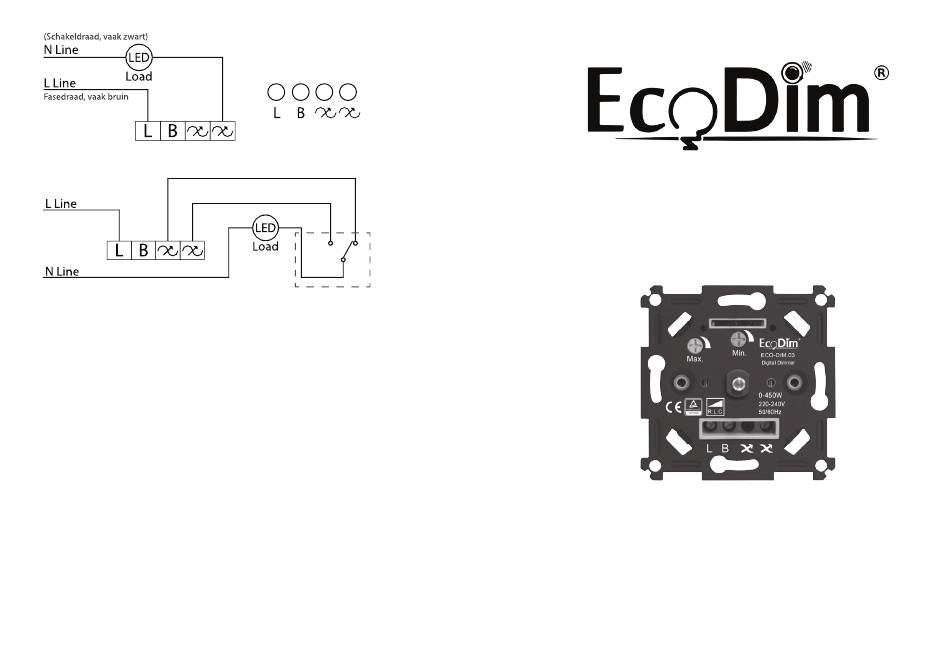

Aansluitschema
Wisselschakeling:
MIN/MAX instellen
Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en
-stabiliteit in te stellen.
Min. lichtniveau instellen:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as
zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?
Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts
voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links
voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan
knipperen. Dat is de beste dimbaarheid van deze led lampen.
Max. lichtniveau instellen:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer
as zo ver mogelijk naar rechts (maximale lichtoutput). Gaan de lampen
knipperen? Draai dan met een schroevendraaier de MAX potmeter langzaam
naar links, voor stabiel licht in de maximale lichtstand. Is het licht al stabiel?
Draai dan de MAX naar rechts voor de maximale lichtoutput van deze led
lampen.
Aansluitpunten
Led dimmer fase aansnijding (R,L)
en fase afsnijding (R,C)
ECO-DIM.03
Let op:
- Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de
nationale voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is
uitgeschakeld.
- Geen gemixte ladingen aansluiten op de dimmer. Bijv. een mix van led lampen
met halogeen-, gloei-, of spaarlampen.
